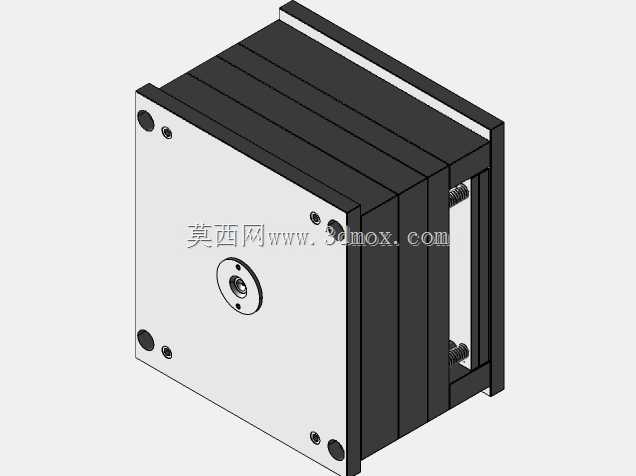

叠层式精密塑料注射成型模具结构

　　这套叠层排布的塑料注射成型结构，主要面向中小型热塑性塑料件的批量注射生产场景，适配卧式注塑机的安装工位，模架整体采用标准模胚的叠层布局，可在单次合模行程内完成多腔型的注射填充，有效提升单位时间内的成型产出效率，适配电子接插件、小型通讯结构件、日用塑料配件等薄壁类制品的成型需求。从结构设计逻辑来看，整套模体采用侧定位销与导柱配合的定位体系，合模时可保证各层模板的同轴度误差控制在成型工艺允许的公差范围内，避免出现飞边、错腔等成型缺陷；进料端设置在模架正面中心位置，适配主流注塑机的喷嘴对接尺寸，浇口流道采用平衡式布局设计，可保证熔融塑料在注射过程中均匀填充至各个型腔，减少各腔制品的成型内应力差异，降低后续制品翘曲变形的概率。

　　模体的动定模侧均设置了对应的冷却水道排布空间，可根据成型塑料的熔融温度参数匹配对应的冷却回路，缩短制品冷却定型周期，同时模板间设置了精密导向的滑动配合面，开合模过程中运行顺畅无卡滞，配套的顶出结构预留了标准顶针安装位，可根据具体制品的结构形状调整顶出点位，避免顶出过程中造成制品表面顶白、变形等问题。安装边界方面，模架整体的长宽尺寸适配常规吨位注塑机的拉杆间距，安装孔位采用标准模架的通用孔距设计，无需额外加工转接板即可直接装夹固定，合模行程的参数匹配常规中小型注塑机的开模行程范围，可满足制品自动脱落的开模距离要求；各层模板之间设置了精准的定位锁结构，高压注射过程中可承受足够的锁模力，避免模板涨模造成的制品尺寸超差。

　　整套结构的设计充分考虑了注射成型过程中的受力分布，模板厚度经过强度校核，可承受注射过程中的模腔压力而不发生过量形变，导向部件采用耐磨材质的配套设计，可承受长期反复开合模的磨损，延长模具的整体使用寿命，适配连续化批量生产的作业需求。
