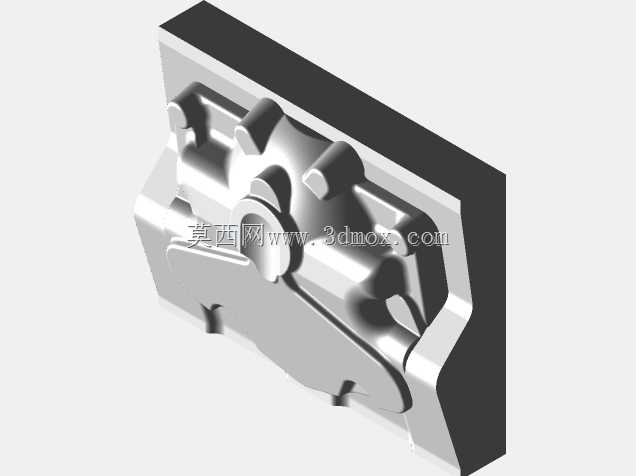

Solidcam模具切割加工程序配套型腔模结构

　　这套模仁结构面向注塑类零件的成型加工场景，配套的切割加工程序可直接适配立式加工中心的走刀逻辑，在实际量产环节中，模仁的成型面直接决定了注塑件的外观轮廓与尺寸精度，因此结构设计阶段就需要同步考量加工可行性、合模定位精度以及长期生产的耐磨性能。从结构布局来看，模仁采用整体式镶拼结构，成型区域的凸起特征对应注塑件的内腔避让位，侧面的定位凸台用于和模架的安装槽精准配合，安装时可通过侧边的锁模螺丝孔完成固定，无需额外设计复杂的压紧结构，能有效缩减模架的加工成本与装配调试周期。设计过程中，成型面的圆角过渡全部按照注塑脱模角度要求做了1度以上的拔模斜度，避免注塑完成后出现粘模、拉伤零件表面的问题，同时走刀路径的规划避开了模仁的锐角边缘，

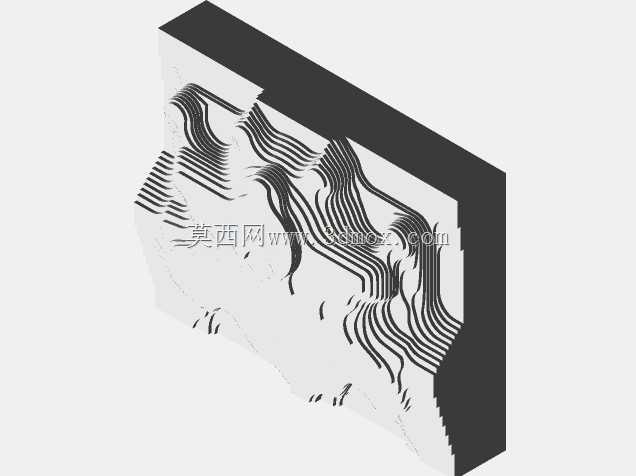

　　减少加工过程中刀具崩损的概率，也能降低后续省模抛光的工作量。在加工工艺匹配上，粗加工环节采用大进给的型腔铣削路径，快速去除模仁坯料的多余余量，半精加工针对成型曲面做等残留高度走刀，保证精加工前的余量均匀控制在0.15mm以内，精加工环节则根据曲面曲率变化自动调整进给速率，在平缓区域提高走刀速度提升加工效率，在曲率变化大的特征区域降低进给量保证成型面的表面粗糙度达到Ra0.8的要求，无需后续大量人工抛光即可满足注塑生产的表面质量要求。安装边界方面，模仁的外形尺寸适配标准3040模架的安装槽位，合模时的分型面贴合度可控制在0.02mm以内，避免注塑过程中出现飞边、溢料的问题，侧边开设的流道槽与浇口位置经过反复模拟验证，

　　可保证熔融塑料快速填充整个型腔，减少注塑件的缺胶、气泡等成型缺陷。日常生产维护时，模仁的成型面可直接通过加工中心的原有程序做补焊后的修复加工，无需重新编写走刀路径，能大幅缩短模具维修的停机时间，适配中小批量注塑零件的连续生产需求，在消费电子外壳、小型结构件的注塑生产场景中，这类带成熟加工程序的模仁结构可直接导入生产环节，减少前期工艺准备的时间成本。
