小型辊式木料切碎加工设备结构

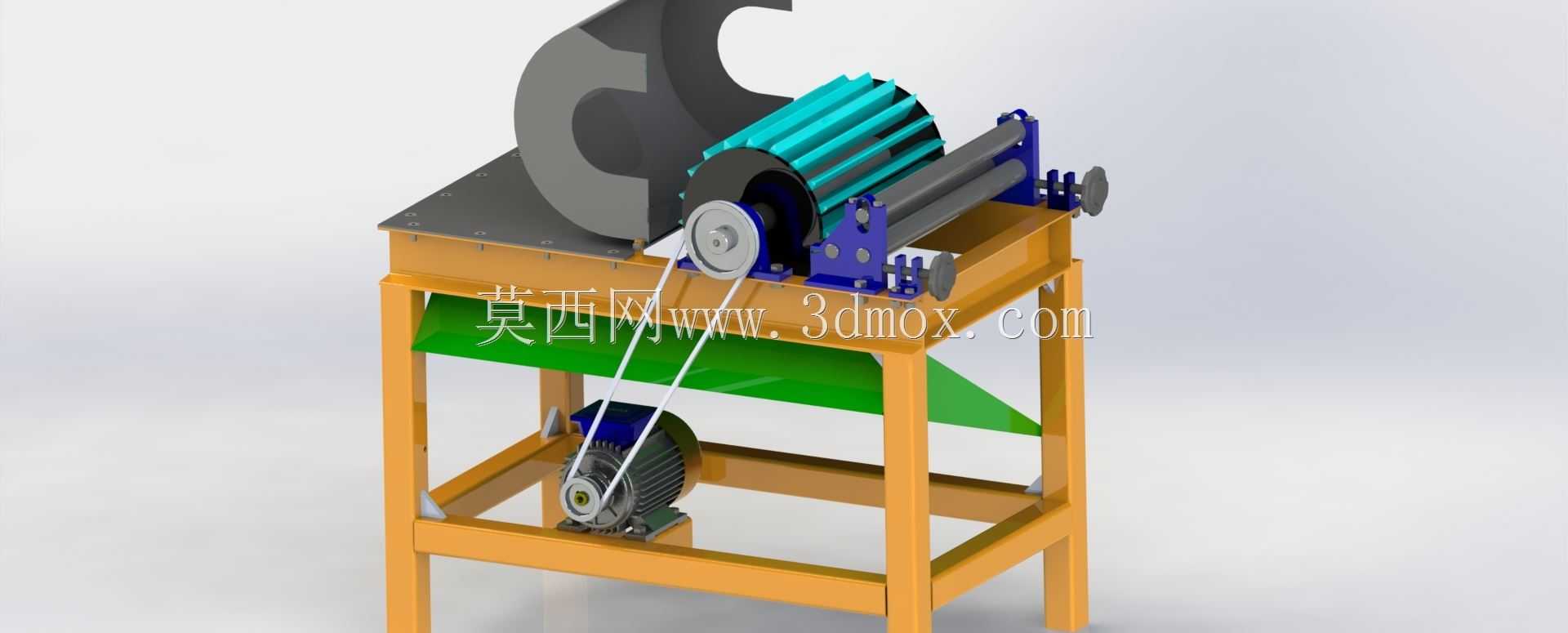

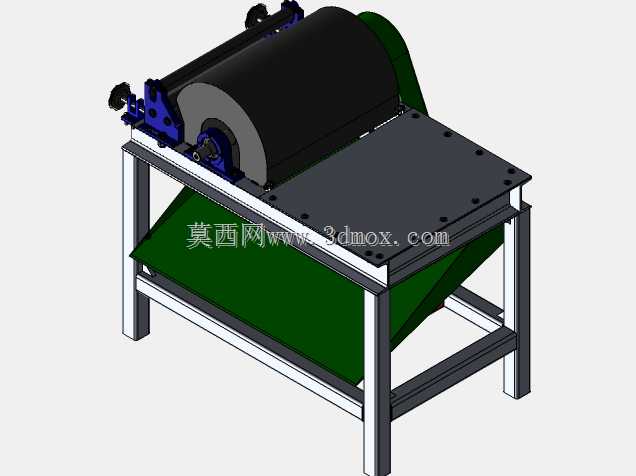

　　这款辊式切碎设备主要面向小型木料加工、边角料回收场景，适配个体木工坊、小型板材加工点的碎料处理需求，可将厚度15mm以内的木条、单板边角料切削为均匀碎料，产出的碎料可直接用于生物质燃料压制、食用菌培养基填充或是人造板芯层原料制备，无需二次破碎处理。设备整体采用方管焊接机架作为承载主体，机架底部预留电机安装位，通过带传动将动力传递至上方的切削辊轴，带传动的张紧结构设计在机架侧方的腰型孔位，安装时可通过调整电机固定螺栓位置实现皮带张紧度调节，无需额外增设张紧轮，简化了整体传动结构。切削辊采用辐条式刀辊结构，圆周方向均匀排布多组切削刀片，刀片通过压块与螺栓固定在刀辊座上，磨损后可单独拆卸更换，无需整体更换刀辊，降低后期维护成本；

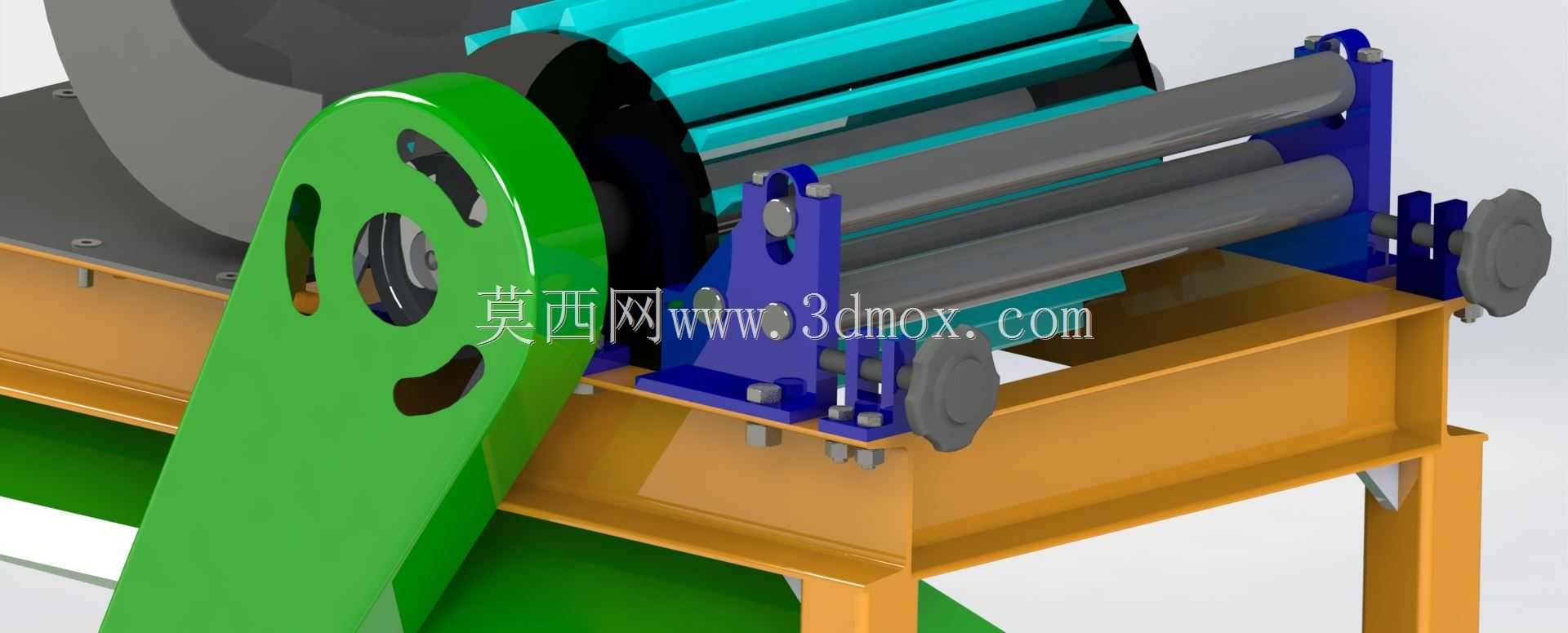

　　刀辊侧方设置弧形挡料罩，挡料罩与刀辊的间隙控制在5mm以内，避免切削过程中碎料飞溅，同时引导碎料向下方出料口滑落。进料机构采用平行辊式进料结构，上下两根进料辊通过弹簧压紧结构提供进料压力，可自适应不同厚度的进料木料，进料端设置可调式挡板，可根据进料宽度调整挡板位置，避免木料偏移导致的切削负载不均；出料端设置倾斜导料板，导料板倾斜角度为42度，刚好匹配碎料的自然滑落角度，无需额外增设出料输送装置即可让碎料自然滑落至收集容器内。设备整体安装边界控制在长1100mm、宽700mm、高1200mm范围内，底部机架支脚预留12mm的地脚螺栓安装孔，可直接固定在水泥地面上，无需额外做混凝土基础，适合场地有限的小型加工场所使用；

　　整机传动部位均设置安全防护罩，皮带传动外侧设置可拆卸的金属护罩，刀辊与进料辊的衔接位置设置防护挡板，避免操作过程中肢体误入切削区域，符合小型木工加工设备的安全防护要求。设计过程中优先考虑了易加工性，机架所有方管切割均为直角切口，焊接无需复杂工装定位，刀辊、进料辊的轴类零件均采用标准圆钢加工，配合标准深沟球轴承实现转动支撑，大部分零部件可通过常规机加工工序完成制作，无需特殊定制加工件，适合小型机械厂批量仿制生产。
