双腔式通讯配件注塑成型模具结构

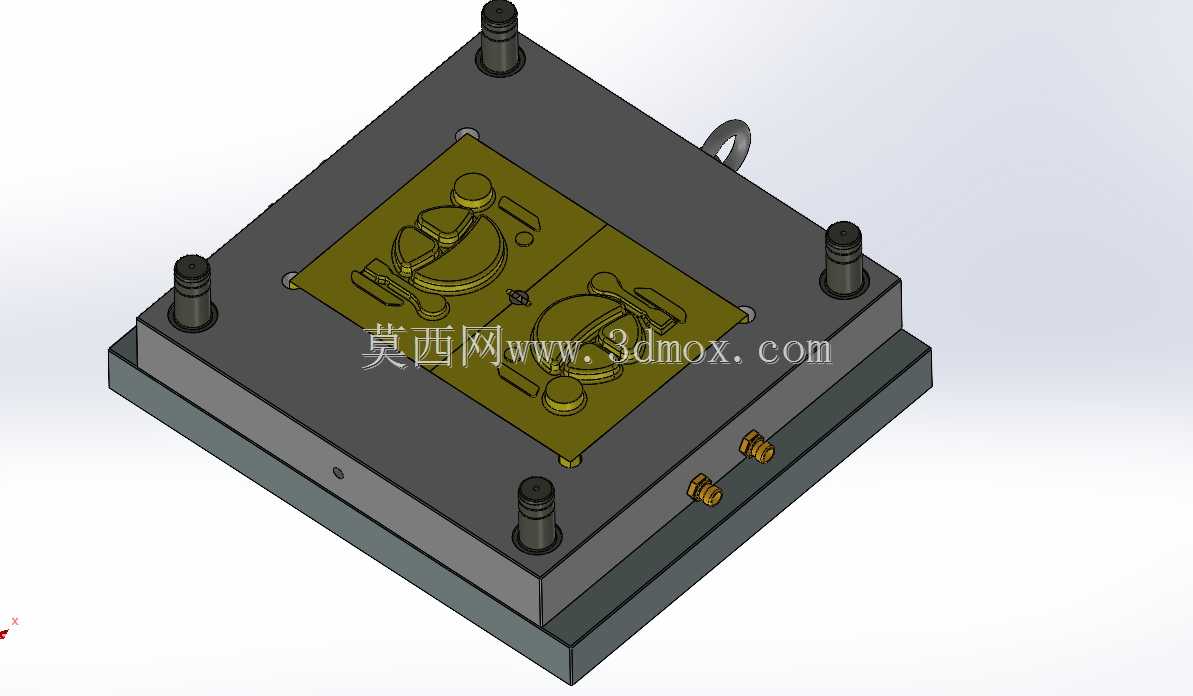

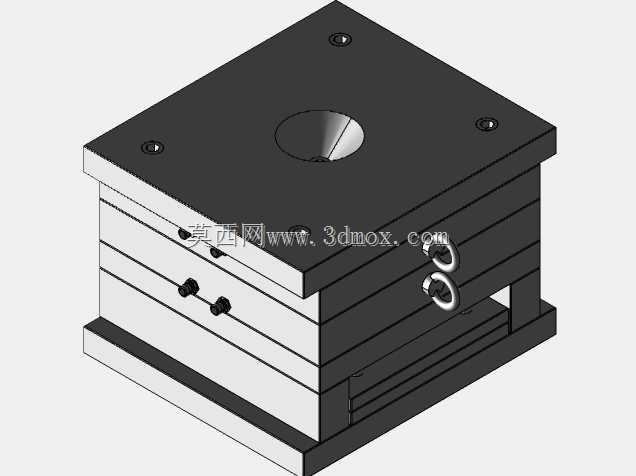

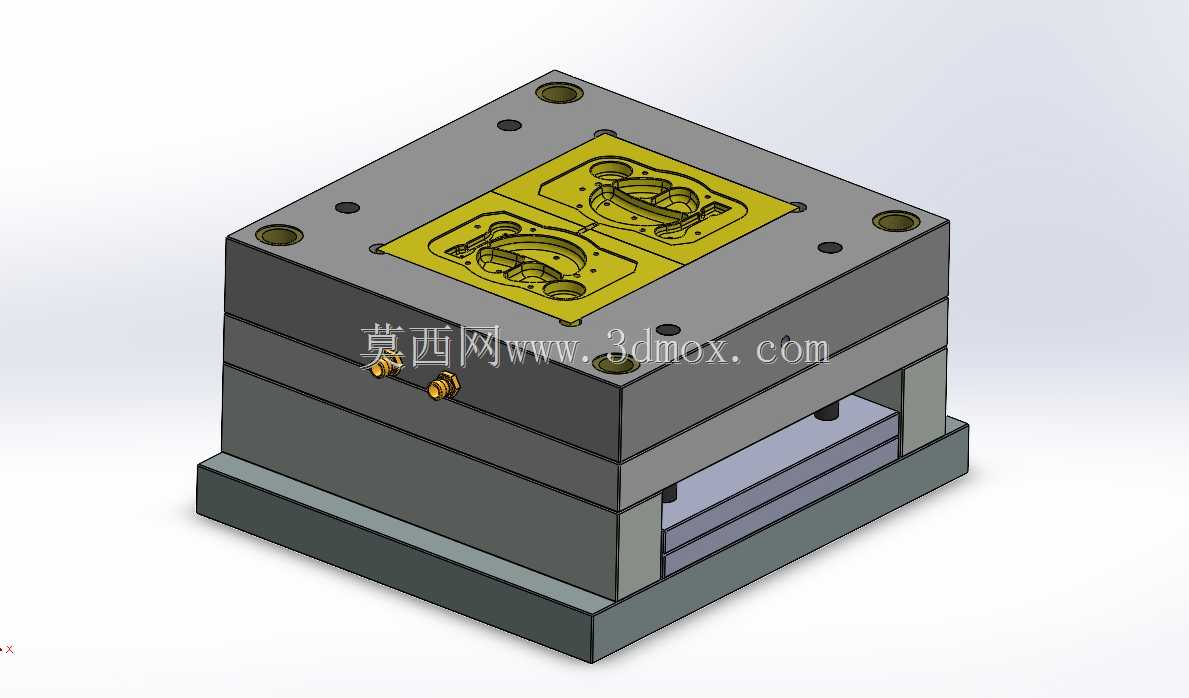

　　这套模具针对通讯类小型塑料结构件的批量注塑生产设计，采用一模两腔的型腔布局，适配卧式注塑机的安装规格，模架整体采用标准龙记模架基础规格改制，上下模座的安装孔位完全匹配常规120吨级注塑机的拉杆间距与定位圈尺寸，安装时无需额外加工转接板，可直接吊装固定到设备工作台。从结构设计逻辑来看，两个型腔沿模具中心对称排布，分流道采用平衡式布置，能保证熔融塑料从主流道进入后，以近乎一致的压力、温度同时填充两个型腔，避免出现填充不足、飞边或者成型件内应力不均的问题，成型后的两个通讯配件尺寸一致性偏差可控制在0.02mm以内，满足通讯类零件的装配公差要求。冷却系统采用环绕式水路布置，在定模型腔板、动模型芯板内分别开设多层循环水道，

　　进出水接头设置在模具操作侧的下方位置，避免和注塑机的料管、机械手取件路径产生干涉，水路直径选用常规8mm规格，适配工厂常规冷却水供水压力，成型周期内可将模温稳定控制在PP、ABS等常用通讯塑料件的成型温度区间，减少冷却等待时间，提升单班生产效率。顶出结构采用顶针+顶板的组合顶出方式，顶针排布在成型件的加强筋、安装柱等不易产生顶白的位置，顶出行程预留足够安全余量，开模后顶出动作平稳，不会顶伤成型件表面，同时方便后续机械手自动取件，适配自动化生产场景。导向系统采用标准导柱导套配合，四个角部的导柱设置不同直径的防呆结构，避免上下模合模时出现装反的问题，导套内部开设油槽，日常生产中定期加注润滑脂即可保证长期合模精度，

　　减少导柱磨损导致的型腔错位问题。浇注系统的浇口采用侧浇口形式，位置选在成型件的非外观面，成型后浇口残留小，后续修剪工序工作量少，不会影响通讯配件的外观装配要求。模具的排气槽开设在型腔末端的分型面上，深度控制在0.02mm，既能顺利排出型腔内的空气，避免出现烧焦、缺胶等成型缺陷，又不会产生飞边问题，减少后续去毛刺的人工成本。整体结构紧凑，所有零部件均采用标准件改制或采购，后期维护更换易损件时无需单独定制加工，可快速完成备件更换，减少生产线停机等待时间，适配通讯配件快速迭代、批量交付的生产需求。
