工业自动化电气控制柜内部结构设计

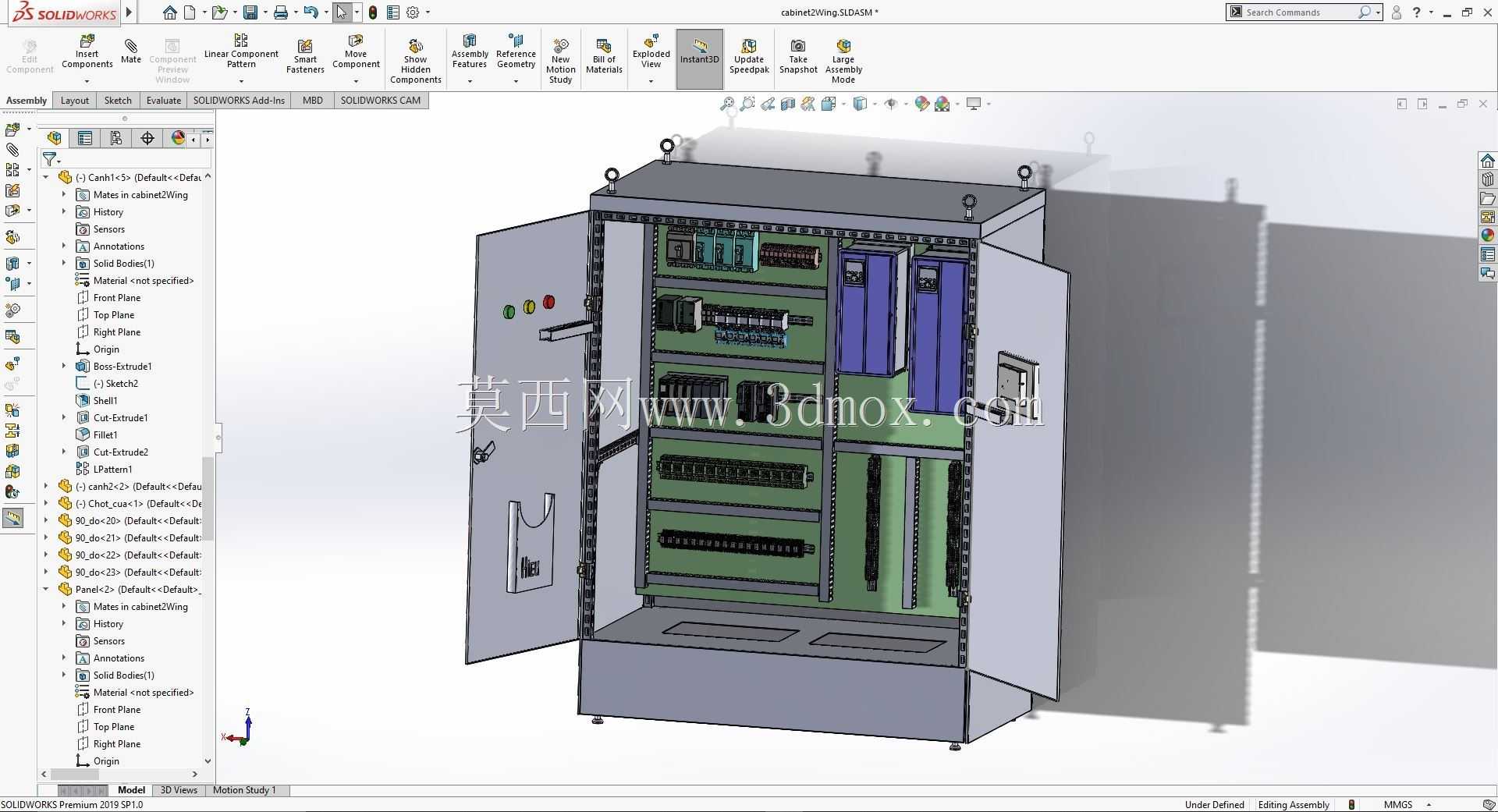

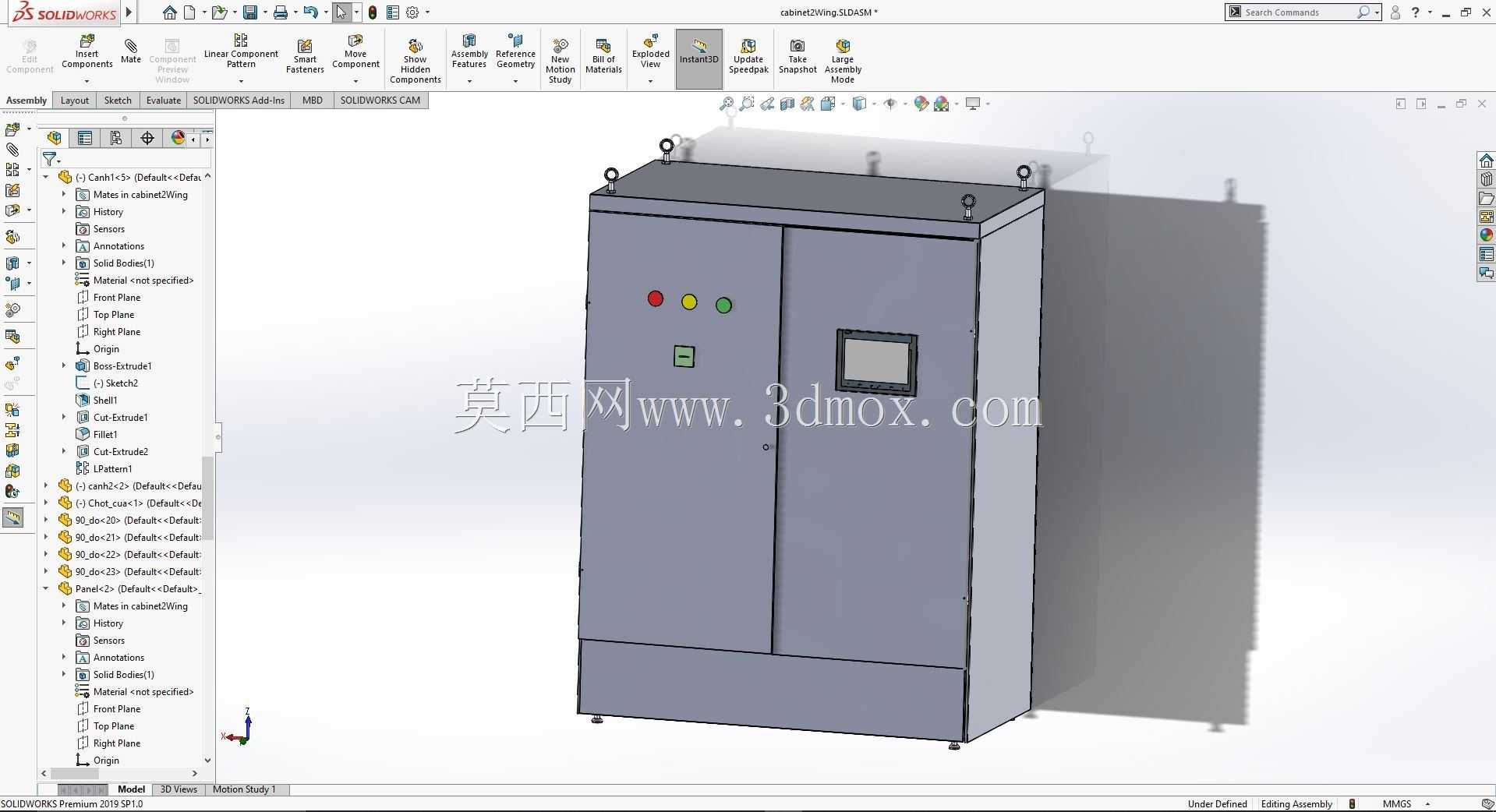

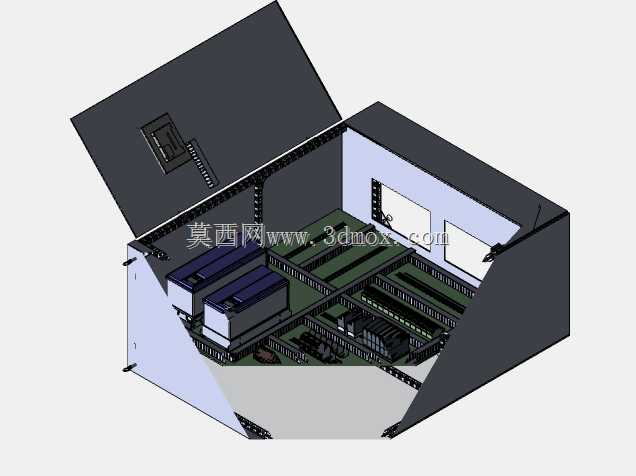

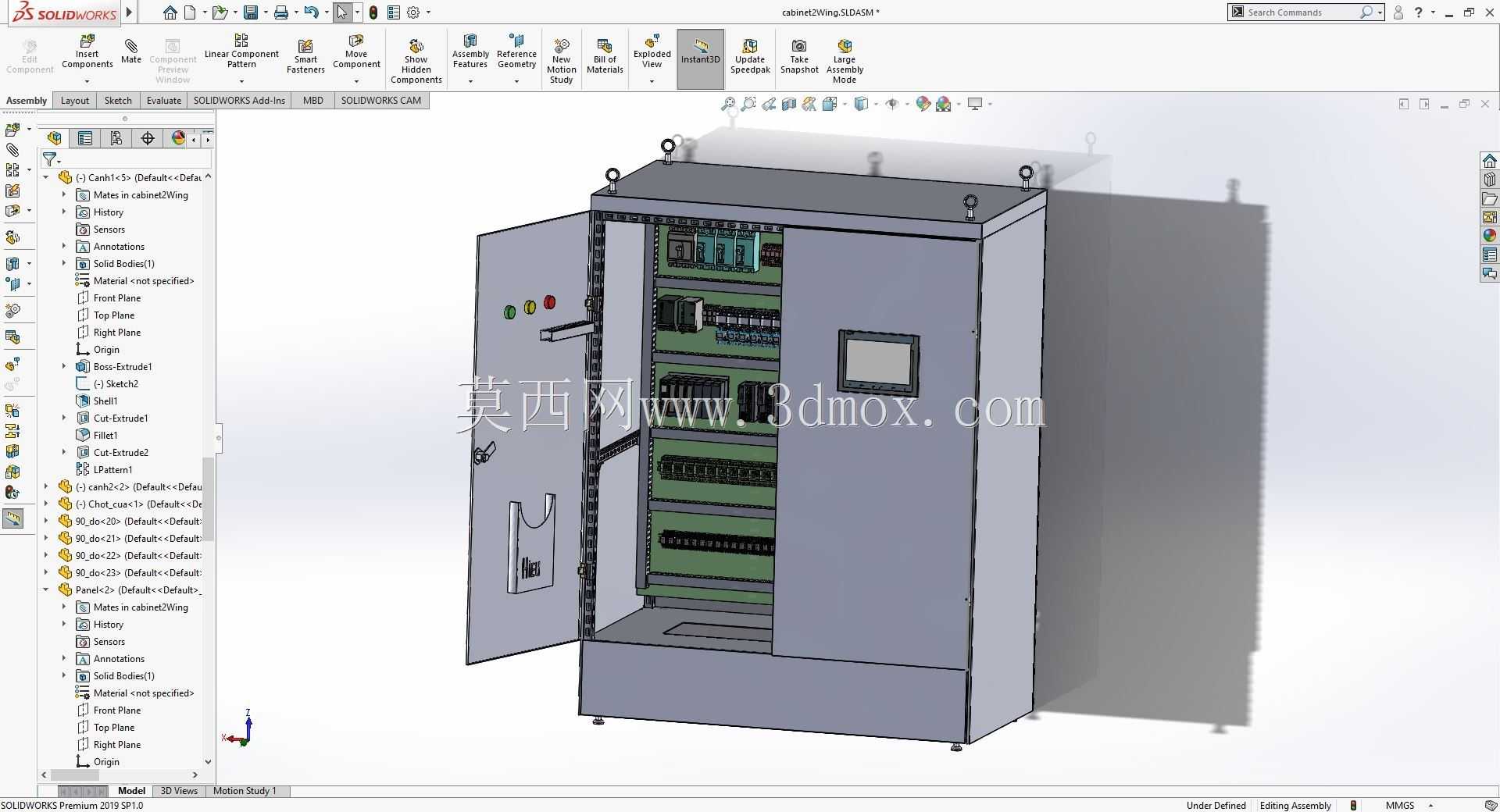

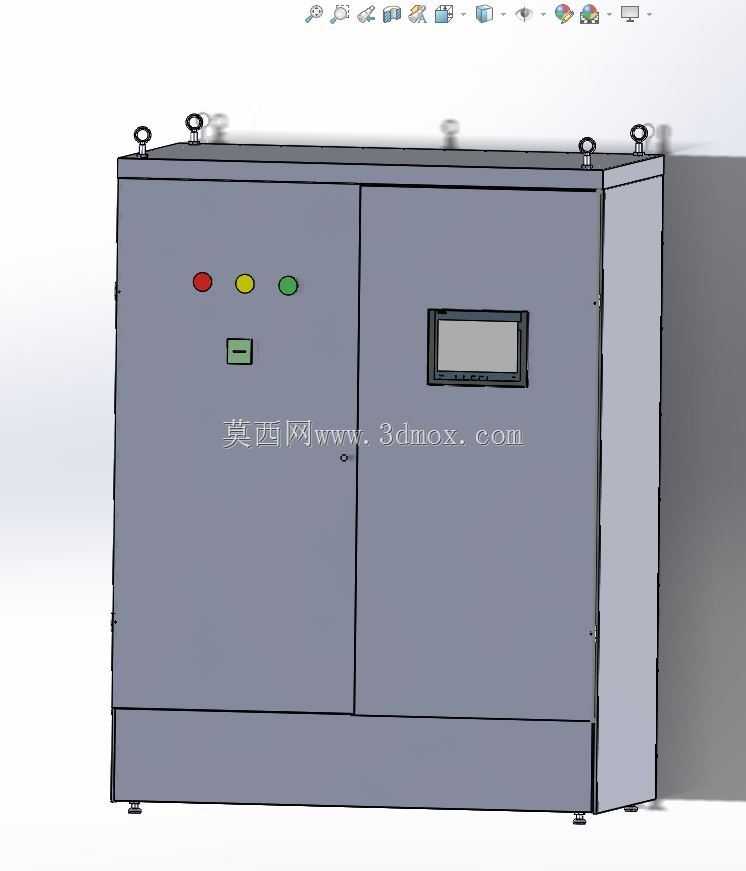

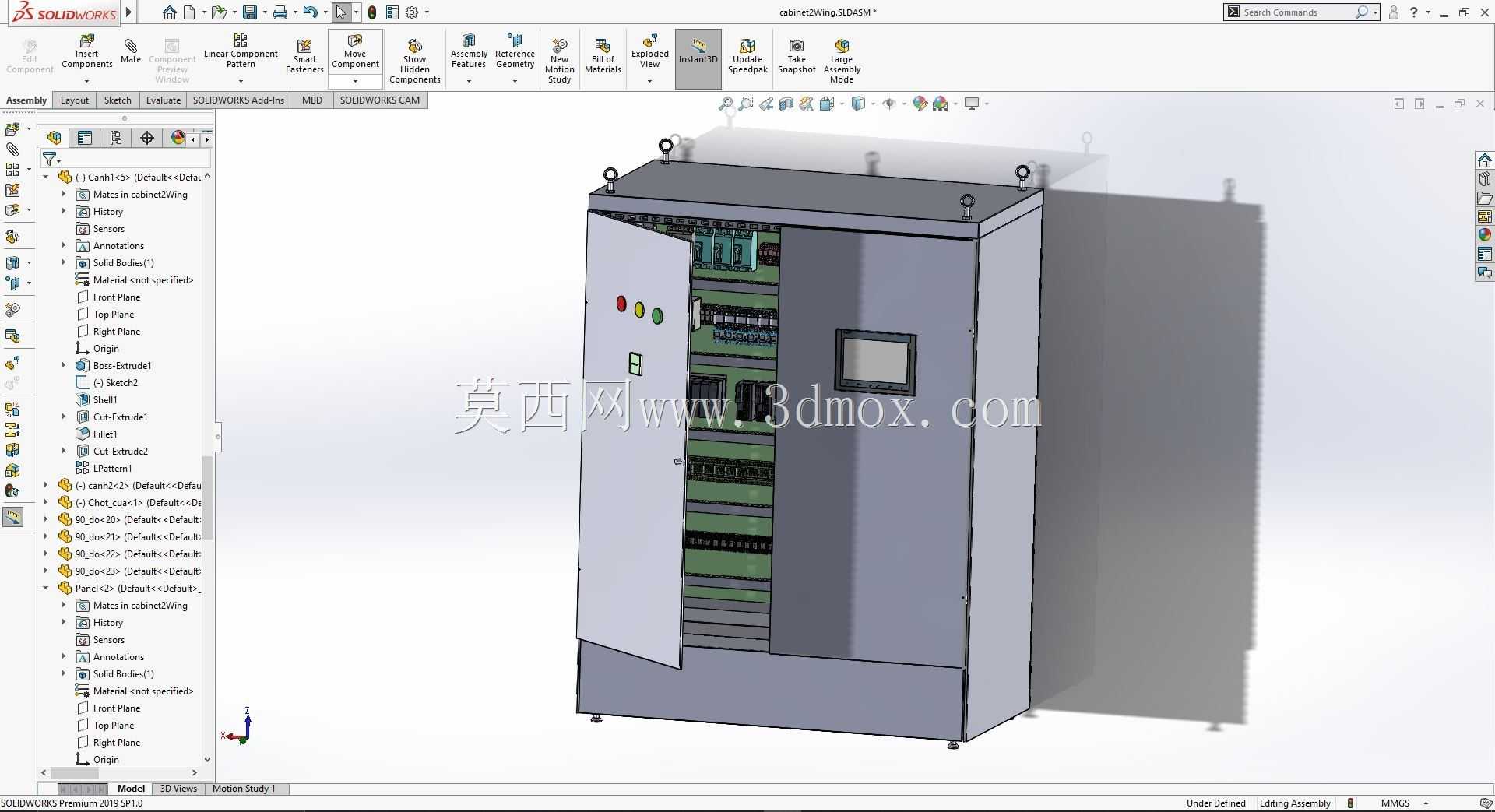

　　这款柜体结构设计面向工厂产线自动化控制场景，主要承担现场工控设备的承载、布线防护与电气元件集成功能，可适配离散制造车间、流水线工位、中小型设备配套的电气控制需求，为PLC、继电器、接线端子、开关电源等核心工控元件提供封闭安装空间，同时兼顾现场布线的规整性与后期运维的操作便利性。从结构设计逻辑来看，柜体采用开门式铰接结构，箱门内侧预留了元器件安装位，可布置操作按钮、状态指示灯或者人机交互界面的安装开孔位，箱体侧壁预留了两个方形穿线与通风窗口，既可以作为进出线电缆的走线路径，也能配合散热组件实现柜内空气流通，避免长期运行时元件积热导致的性能衰减。内部安装布局采用分层分区设计思路，底部预留了走线槽的安装空间，

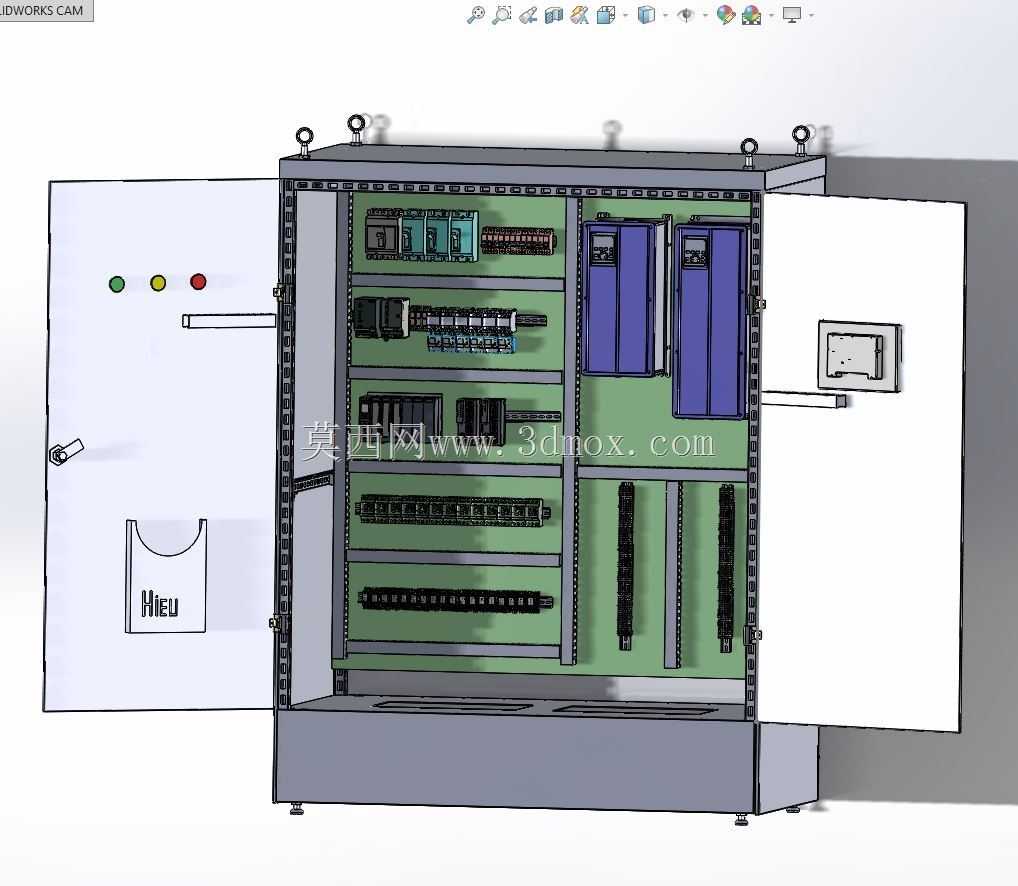

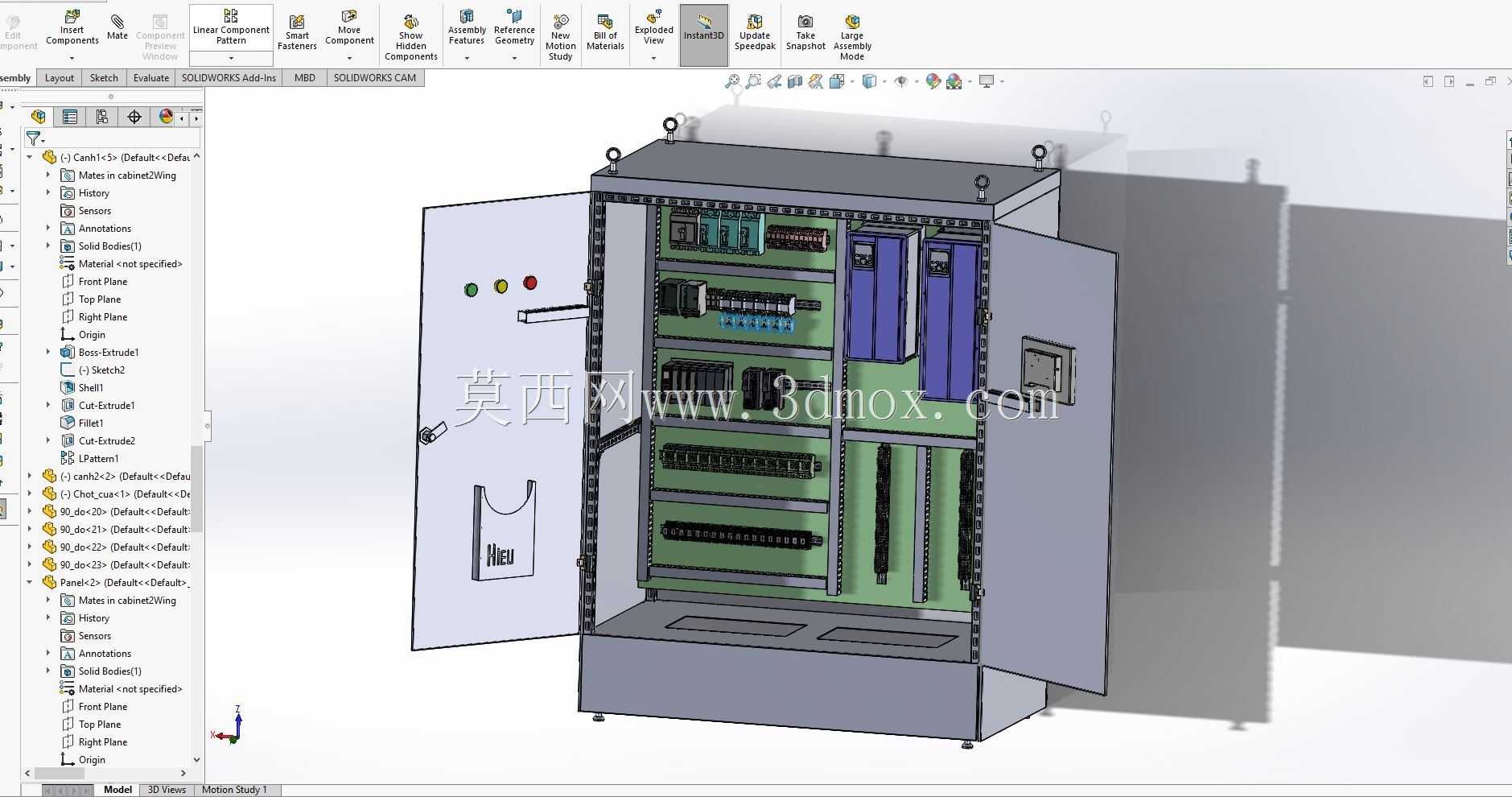

　　强弱电回路可通过分隔式走线槽实现物理隔离，减少信号干扰风险；上层区域预留了导轨安装位，可根据实际控制需求灵活布置断路器、接触器、端子排等标准DIN导轨安装元件，重型电源模块则布置在柜体下部承重区域，降低整体重心，提升柜体安装后的稳定性。柜体的安装边界设计充分考虑了现场落地安装的需求，底部预留了固定安装孔位，可直接通过膨胀螺栓固定在车间地面或者设备基座上，开门角度可满足120度以上的开启需求，运维人员无需完全拆卸箱门即可完成内部元件的接线、调试与故障排查操作。箱盖与箱体的结合面做了折边加强处理，既可以提升柜体整体的结构刚性，避免运输或者安装过程中出现形变，也能配合密封胶条实现基础的防尘防护，适配普通工业车间的使用环境。

　　内部元件排布时充分预留了接线操作空间，每个元件安装位周边都留出了足够的手指操作与线缆弯折空间，避免后期接线时出现线缆过度弯折导致的线芯损伤，同时走线槽的布置路径沿着柜体边缘排布，将元件安装区域的中心空间预留出来，方便后期加装扩展模块或者调整元件布局。
