DH250LS手动操作隔离开关结构设计

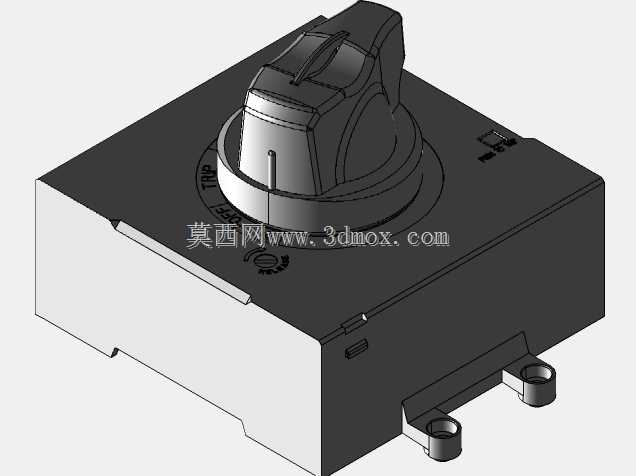

　　在低压配电系统的柜内元器件布局中，手动操作隔离开关是承担回路断电隔离、带载分合小容量负荷的核心操作部件，这款DH250LS手动开关的三维结构完全围绕柜内安装的实际工况展开设计，适配固定式低压配电柜、动力配电箱的进线侧或母联分段位置，也可在小型设备控制箱中作为主电源切断器件使用，满足现场运维人员手动分合回路、形成明显断开点的安全操作需求。从结构设计逻辑来看，这款开关采用方形基座加顶部旋转操作手柄的布局，基座部分预留了两个带通孔的安装支耳，支耳的孔位间距、基座整体长宽尺寸完全匹配标准柜内安装梁的开孔模数，安装时无需额外制作转接支架，直接通过螺栓即可固定在柜内的C型安装梁或安装板上，基座底部预留了足够的接线空间，

　　适配进出线铜排或多股铜芯电缆的压接端子安装，不会出现接线端子与柜体侧壁、相邻元器件干涉的问题。顶部的操作手柄做了符合人体工学的弧度造型，旋转操作时的施力角度贴合运维人员的手部握持姿态，手柄周围的基座表面设置了清晰的分合位置标识，操作到位后有明显的档位顿挫感，避免出现虚合、虚分的半到位状态，手柄与基座内部的操作机构做了联动限位设计，分合行程固定，不会出现过转损坏内部触头结构的问题。开关的外壳采用工程塑料与金属基座结合的结构，带电部件全部封闭在基座内部，仅操作手柄外露，既满足IP20的柜内防护要求，避免运维人员误触带电部件，也能保证内部触头结构不受柜内积尘、凝露的影响，提升长期运行的可靠性。在三维建模过程中，

　　所有配合面的公差都按照低压电器的行业标准预留，操作手柄与基座转轴的配合间隙、安装支耳的平面度、接线端子的位置度都做了精准还原，结构设计人员在做柜内布局时，可以直接调用该模型进行元器件排布校验，提前核对操作手柄的操作空间是否充足，接线端子与柜内走线槽、铜排的路径是否存在干涉，安装支耳的孔位是否与柜内安装梁匹配，避免实际装配时出现元器件无法安装、操作空间不足的问题。这款开关的操作机构采用旋转式触头联动结构，手柄旋转时带动内部的动触头同步动作，分闸状态下动静触头之间的电气间隙满足低压配电的安全距离要求，不会出现击穿放电的风险，整体结构紧凑，在保证250A额定载流能力的前提下，尽可能压缩了基座的整体体积，节省柜内的安装空间，适配小尺寸动力箱、控制箱的紧凑布局需求。
