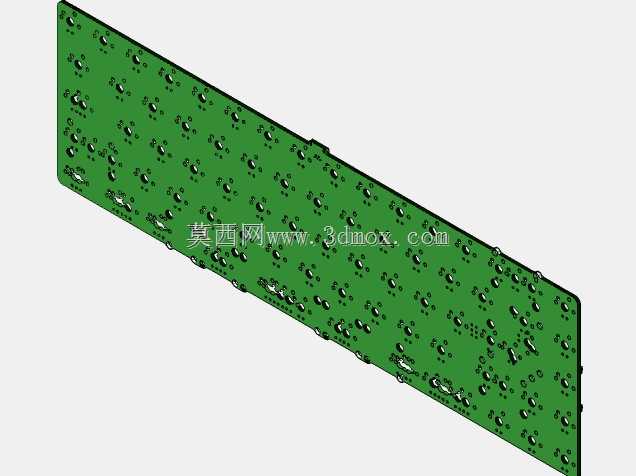

Hannah910版本3定制键盘PCB线路板设计

　　这款定制键盘PCB是适配客制化机械键盘组装的核心承载部件，主要面向个人DIY键盘组装、小众外设定制生产场景使用，作为键盘所有电子元器件的载体，承担按键信号采集、传输处理、接口通讯的核心功能，是决定键盘按键响应稳定性、功能扩展性的核心结构件。从设计思路来看，该PCB采用长条形窄边布局，完全匹配对应配列的键盘外壳安装边界，板边预留的定位孔位置与外壳固定柱、定位板安装柱完全对齐，无需额外修改即可完成组装对位，板载元件布局避开了外壳加强筋、螺丝柱的干涉区域，组装时不会出现元件挤压、板件翘曲的问题。板上预留的轴体安装焊盘按照标准机械轴脚间距排布，支持常规三脚、五脚机械轴直接焊接，每个轴位对应的走线做了等长优化，

　　避免不同按键位置的信号传输延迟差过大，保证全键触发响应的一致性。板载主控采用Atmega32u4芯片，原生支持USB HID设备协议，无需额外驱动即可被主流操作系统识别，同时板上集成了ESD防护元件，在日常使用中遇到静电放电情况时，可直接将静电电流导至接地层，避免主控芯片被击穿损坏，提升键盘在干燥环境下的使用可靠性。接口部分预留迷你USB焊盘位置，支持直插式USB接口焊接，同时板上预留了JTAG与ISP接口焊盘，方便后续进行固件刷写、按键功能自定义调试，用户可根据自身使用习惯修改按键映射、设置宏功能，满足个性化输入需求。走线设计上采用多层板布线结构，电源层与信号层分离，减少电源纹波对按键信号的干扰，避免出现按键连击、触发失灵的问题，

　　过孔位置做了盖油处理，防止组装过程中焊锡流入过孔造成短路，同时板边做了圆角处理，避免组装时锋利板边划伤操作人员或者割伤外壳内部走线。该PCB兼容TGR910、Dolinger等多款同配列客制化键盘外壳，也可适配E6.5相关配列的外壳安装，通用性较强，对于客制化键盘玩家来说，无需重新开模制作外壳，直接替换原有PCB即可实现功能升级或者故障替换，板上预留的灯位焊盘也支持后续加装轴灯、底灯，拓展键盘的灯光效果。在安装边界上，PCB整体厚度采用常规1.6mm板厚，可直接嵌入标准键盘定位板与底壳之间的预留间隙，板上元件最高高度不超过2mm，不会与定位板、底壳产生空间干涉，组装时只需按照对位孔放置，拧上固定螺丝即可完成结构固定，后续焊接轴体、二极管、主控、接口元件后即可完成键盘核心部分的组装，整体设计充分考虑了客制化组装的操作便利性，降低了DIY组装的难度，同时兼顾了使用稳定性与功能扩展性。
