带法兰双耳快装式管路连接适配器

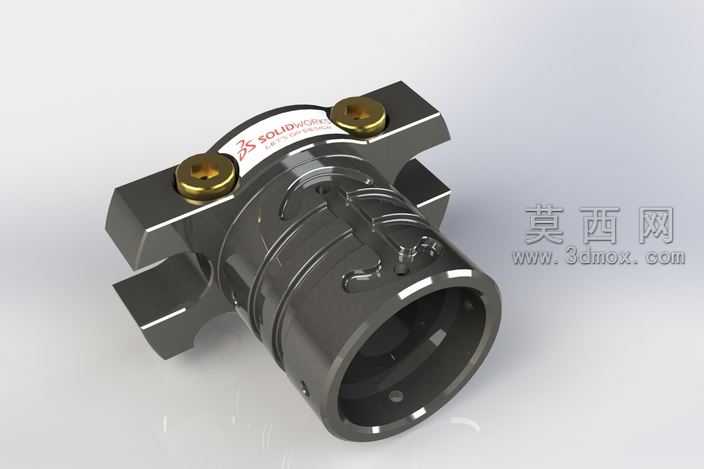

本作品为管路连接用适配器三维建模作品，建模阶段采用参数化设计思路，先以回转体特征构建主体筒身结构，精准绘制筒身内外径轮廓，通过拉伸、旋转命令生成基础筒体，保证筒壁厚度均匀一致，适配标准管路的通径尺寸。针对两侧的双耳安装结构，先绘制单侧耳片的二维轮廓，通过对称拉伸生成实体，再对耳片上的安装孔进行同轴定位，预留出紧固件的安装间隙，保证两侧耳片的安装孔同轴度误差控制在合理范围内，适配标准紧固件的装配要求。筒身表面的防滑凹槽采用环形阵列特征生成，凹槽深度、宽度均匀一致，既提升了手动操作时的摩擦力，也增强了零件的外观层次感。材质渲染阶段，主体金属部分采用镀铬金属材质，调整材质的反射率、粗糙度参数，模拟出光亮金属的高反光质感，还原金属零件表面的高光与环境反射效果；顶部的紧固件采用黄铜材质，调整金属色泽与哑光质感，与主体镀铬材质形成鲜明的视觉区分；表面的标识贴纸采用半光泽贴花材质，调整透明度与反光参数，还原真实贴纸的附着效果。结构设计上，该适配器兼顾了快装与密封性能，筒身端部的倒角处理方便管路插入对接，双耳结构配合紧固件可实现快速锁紧，无需复杂工具即可完成装配拆卸，筒身内部的台阶结构可适配密封件安装，保证管路连接后的密封性能，避免流体泄漏。建模过程中对所有装配接触面做了公差预留处理，保证虚拟装配时各零件无干涉，可直接导出用于工程图生成或3D打印验证，整体结构紧凑，造型规整，细节还原度高，充分体现了工业连接件的实用设计与工业美学的结合。
