单缸摆动式蒸汽机总装及零件明细设计

　　这套单缸摆动式蒸汽机的设计，核心围绕小型蒸汽动力装置的教学演示、复古动力复刻以及小型实验动力场景展开，在院校机械原理教学、复古动力模型制作、小型低压蒸汽实验台搭建等场景中都能适配使用。不同于常规固定式汽缸的蒸汽机结构，摆动式结构省去了复杂的滑阀配气机构，依靠汽缸自身绕支点的摆动完成进排气口的对位切换，整体结构更简洁，零件加工难度更低，装配调试的容错空间也更大，非常适合入门级动力装置的结构原理展示与小批量制作。

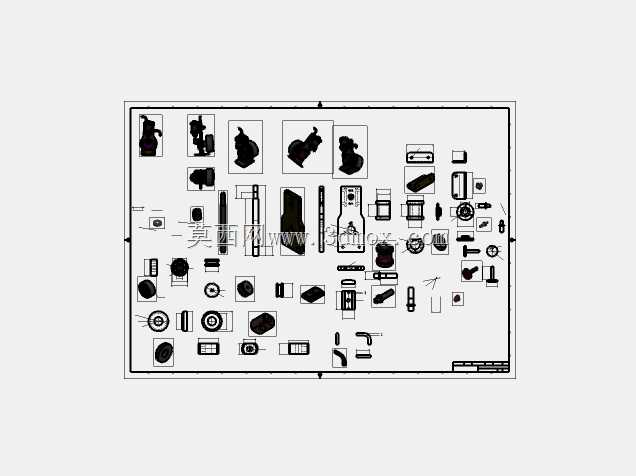

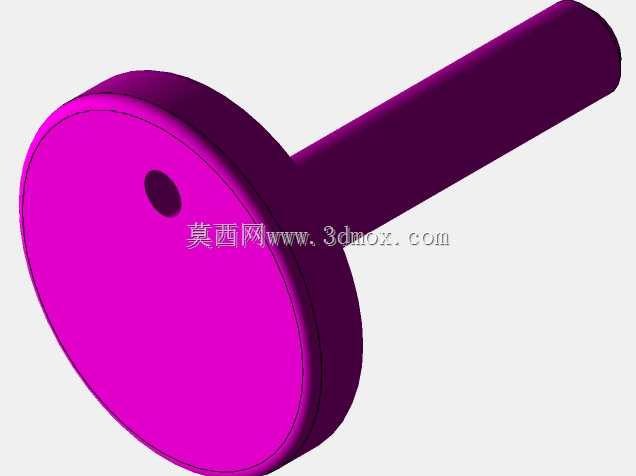

　　从功能特性来看，该装置依靠蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆结构将直线运动转化为曲轴的旋转运动输出，汽缸摆动的角度与活塞行程、曲轴偏心距做了匹配设计，确保进排气时序与活塞运动位置精准对应，不会出现配气错位导致的动力损失或者卡滞问题。整套总布置图将所有零件按装配层级做了排布，从机架、曲轴、活塞连杆组、汽缸体到密封紧固件、配气口接头都有明确的位置标注，BOM明细对应每一个零件的规格与数量，能直接指导零件加工与整机组装。

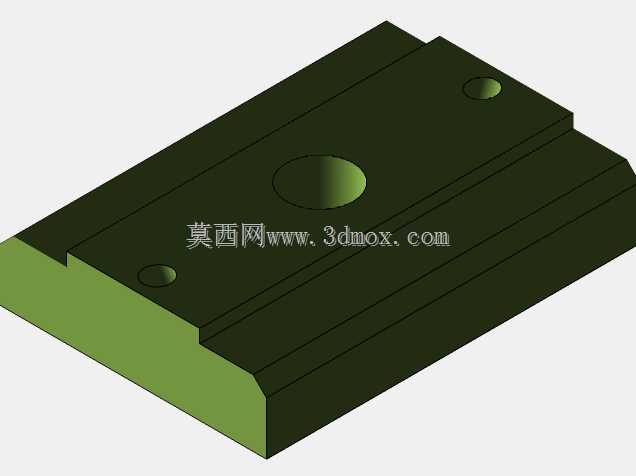

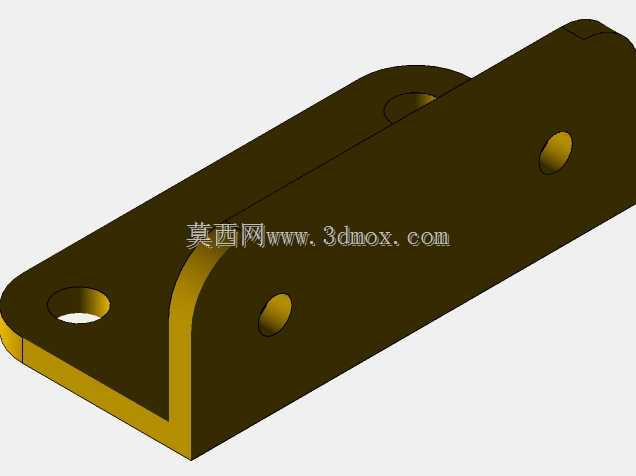

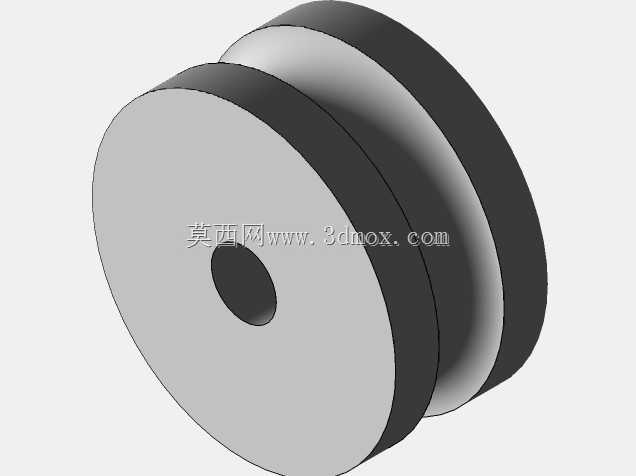

　　设计过程中优先考虑了安装边界的适配性，整机的安装基准面设置在底部机架位置，预留了四个固定安装孔位，可直接固定在实验台架或者模型底座上，输出轴的轴径与键槽尺寸做了通用化设计，可直接对接小型发电机、传动带轮等负载，不需要额外做转接结构。外形尺寸上控制在小型实验装置的适配范围内，汽缸摆动的极限位置做了空间避让设计，不会与机架、曲轴配重块发生运动干涉，所有运动副的间隙都预留了合理的公差范围，既保证运动顺畅，又能减少蒸汽泄漏的风险。

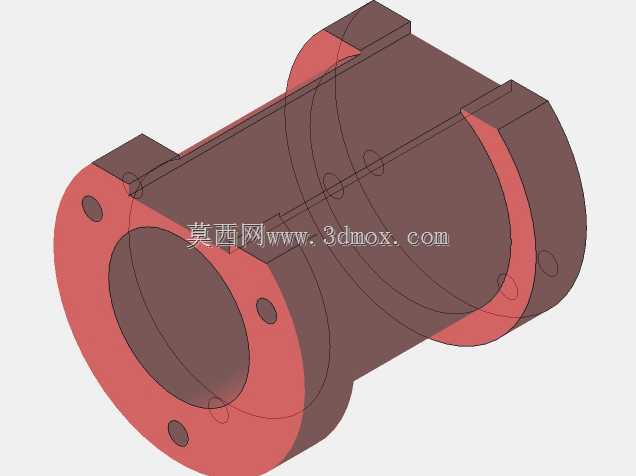

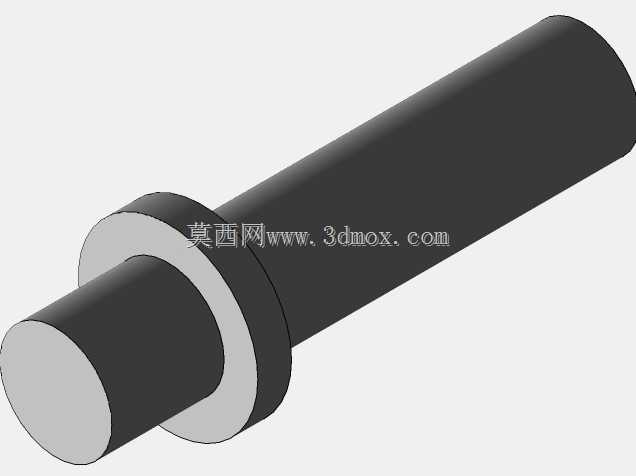

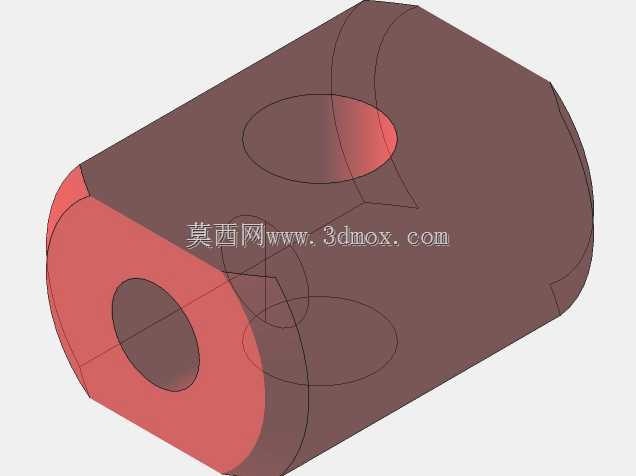

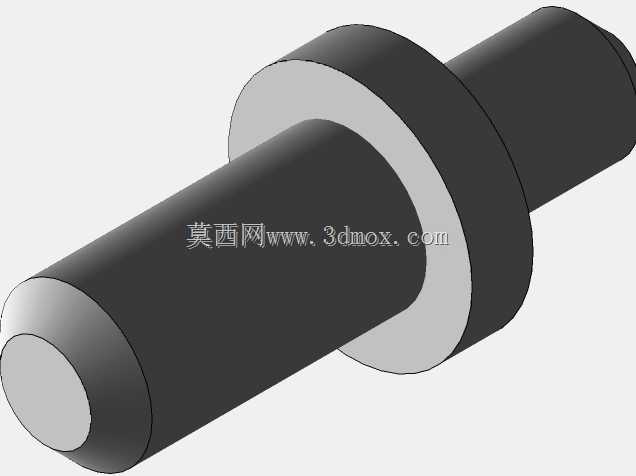

　　零件设计上，汽缸与活塞的配合面选用了适配低压蒸汽工况的公差等级，密封槽的尺寸对应常规密封圈规格，不需要定制特殊密封件；曲轴采用整体式结构，配重块与曲柄做了一体化设计，减少装配环节的累计误差；摆动支点的销轴采用耐磨材质设计，长期往复摆动也不会出现过度磨损导致的间隙过大问题。整套设计没有冗余的结构，每一个零件都服务于动力输出与结构可靠性，既保留了蒸汽机的经典结构原理，又简化了不必要的复杂机构，不管是用于结构原理教学演示，还是作为小型动力装置进行实际制作，都有很强的实用性。
