轨道式自翻卸料物料转运翻斗车结构

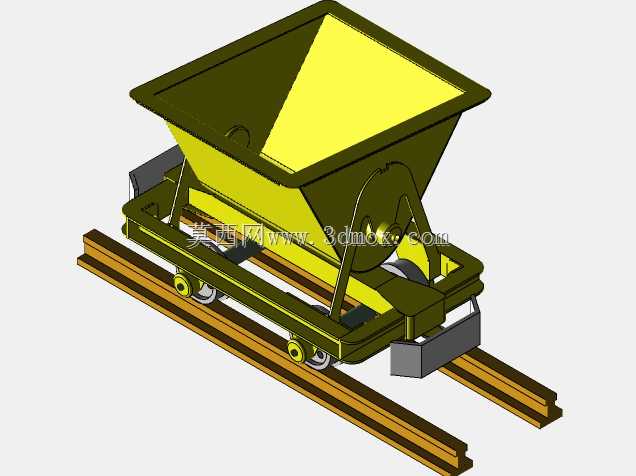

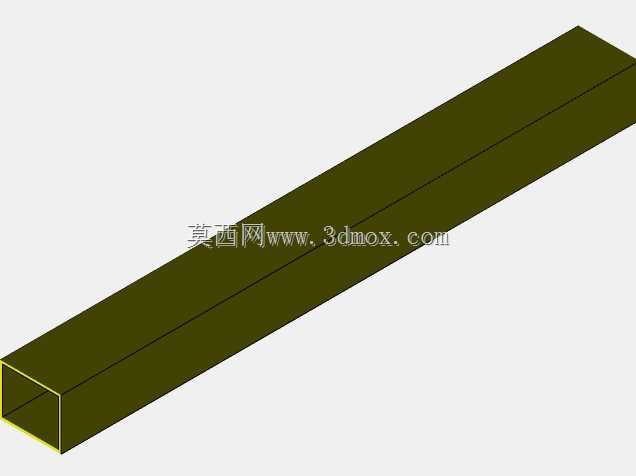

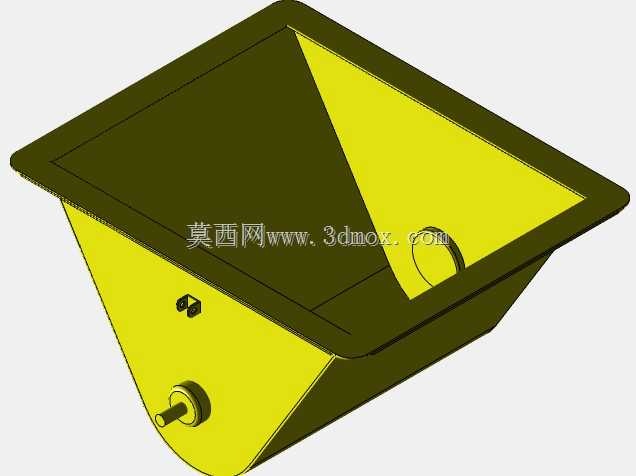

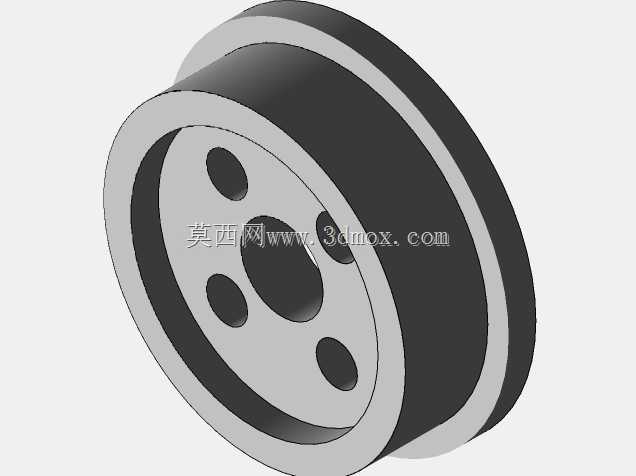

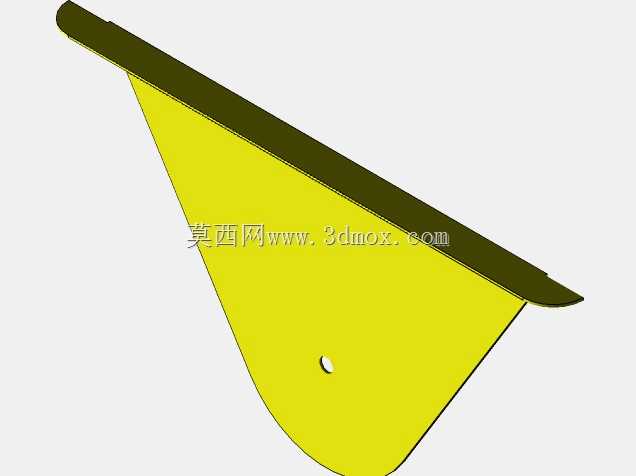

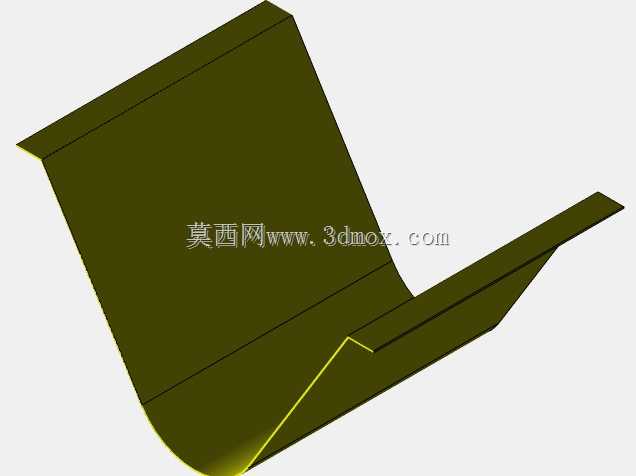

　　这款轨道式翻斗转运设备，主要面向厂区固定线路的散料短距离转运场景，常见于小型矿山巷道、车间工序间废料输送、建材加工区骨料转运等需要固定路径运输的作业环境，相比无轨转运设备，轨道导向的结构能大幅降低人工推行的转向操控难度，在狭窄通道内的通行适配性更强，不会出现轮组偏移卡滞的问题。设备整体采用轨行式底盘设计，轮组匹配标准轻型钢轨的廓形，轮缘高度预留足够的防脱轨余量，安装时只需保证轨道铺设的平行度与水平度在常规公差范围内，即可保证设备顺畅通行，底盘框架采用型钢焊接成型，承重区域做了局部加厚处理，满载状态下的框架变形量控制在许用挠度范围内，不会出现长期使用后底盘翘曲影响轮组贴合的问题。上部料斗采用上宽下窄的倒梯形敞口结构，

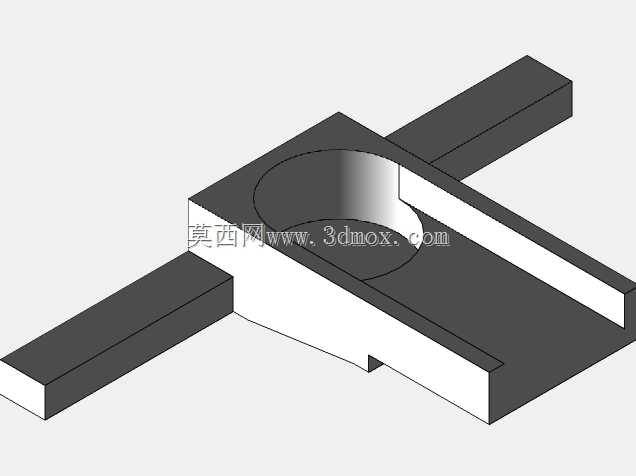

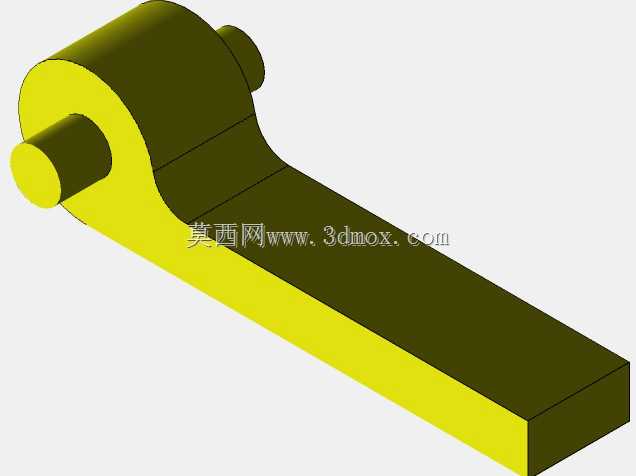

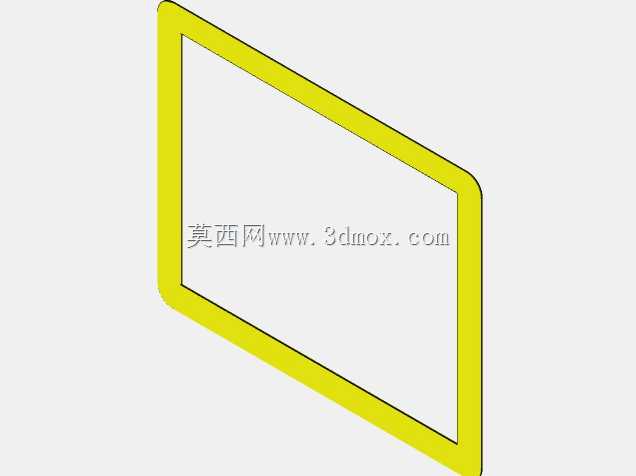

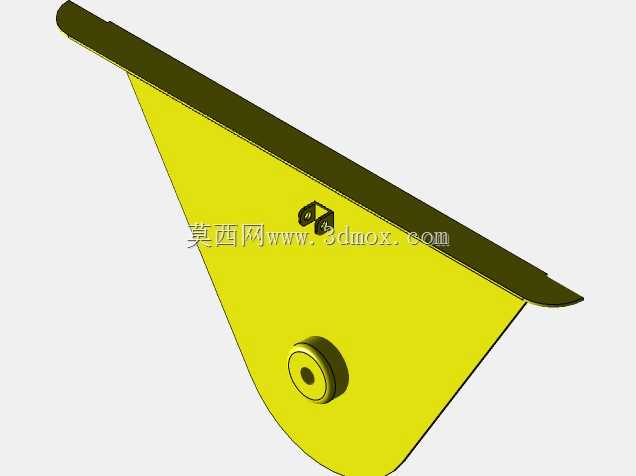

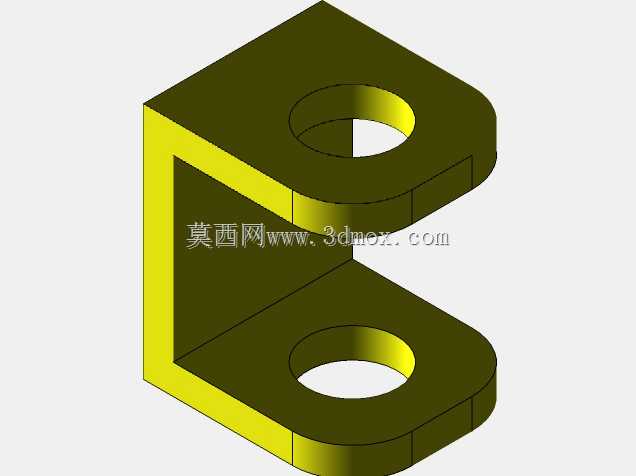

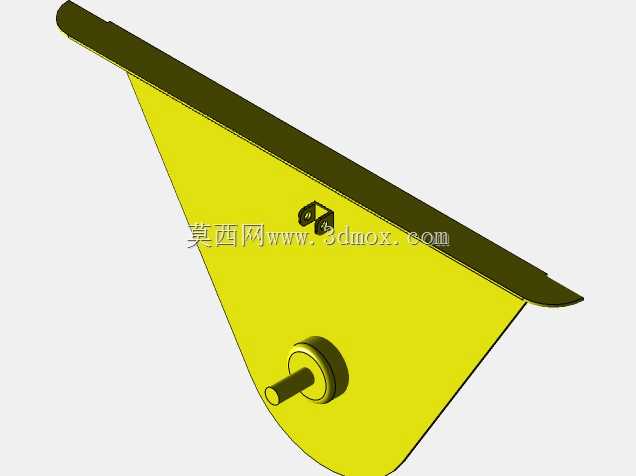

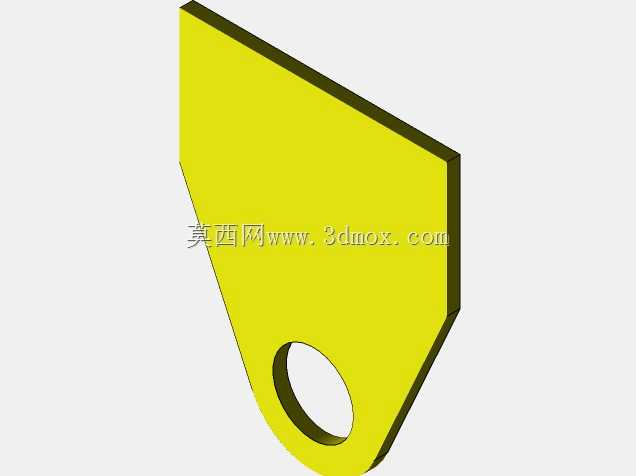

　　进料端的敞口边缘做了外翻卷边处理，既可以提升料斗上口的结构刚度，避免装料时磕碰造成上口变形，也能减少散料洒落至轨道面的概率，料斗与底盘之间采用铰接式连接结构，铰接点的位置经过重心匹配设计，当料斗内物料装载至额定载重时，只需施加很小的操作力即可撬动料斗绕铰接点翻转，翻转至最大卸料角度时料斗内无残留死角，散料可依靠自重完全卸出，不需要人工额外清理斗内余料。料斗的锁止机构采用机械式卡扣设计，正常推行状态下卡扣自动卡合在底盘的限位座上，不会因为路面颠簸或者推行惯性出现料斗意外倾翻的问题，需要卸料时只需脚踩解锁踏板即可解除锁止，操作过程不需要操作人员弯腰手动解锁，能降低作业过程中的劳动强度。设备的推行把手设置在底盘尾端，

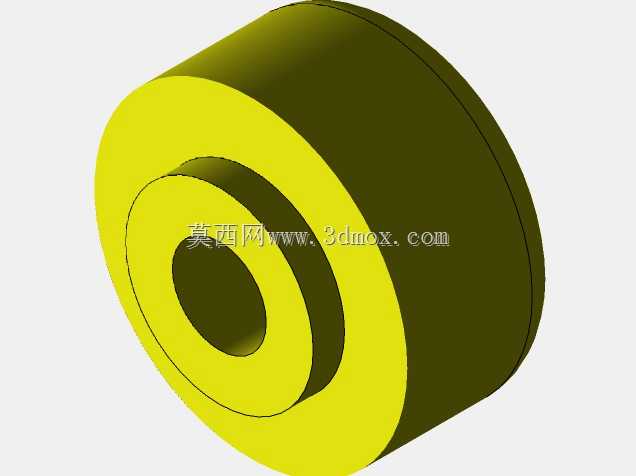

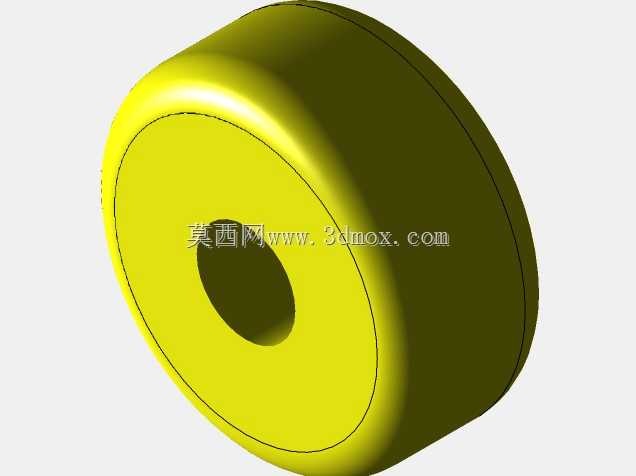

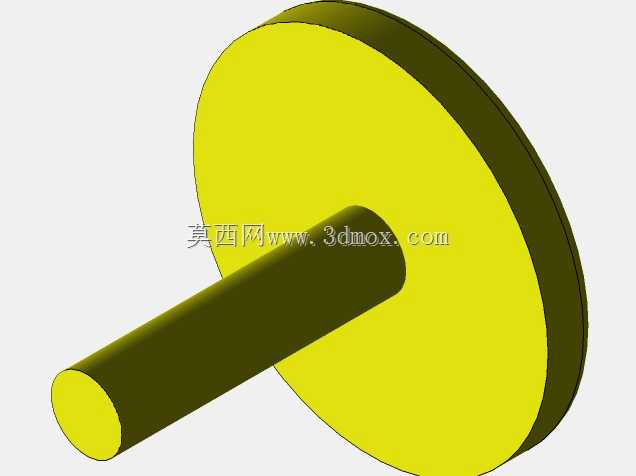

　　高度匹配成年人站立操作的自然握持高度，把手表面做了防滑滚花处理，沾附粉尘或者少量水渍的状态下也不会出现打滑问题。轮组内部采用密封式轴承结构，能阻挡作业环境中的粉尘、砂砾进入轴承滚道，日常使用过程中不需要频繁加注润滑脂即可保证转动顺畅，维护周期相比敞式轮组提升数倍。料斗内壁做了顺滑过渡处理，没有突兀的凸起或者焊接疤痕，转运含水率稍高的粘性散料时，也不会出现大量物料粘附在斗壁的问题，减少每次卸料后的清理工作量。底盘前端设置了橡胶缓冲块，当多台同类型设备在同一条轨道上停靠或者编组转运时，缓冲块可以吸收碰撞冲击力，避免刚性碰撞造成底盘框架变形或者料斗移位。
