波登管实验用蒸汽机传动结构

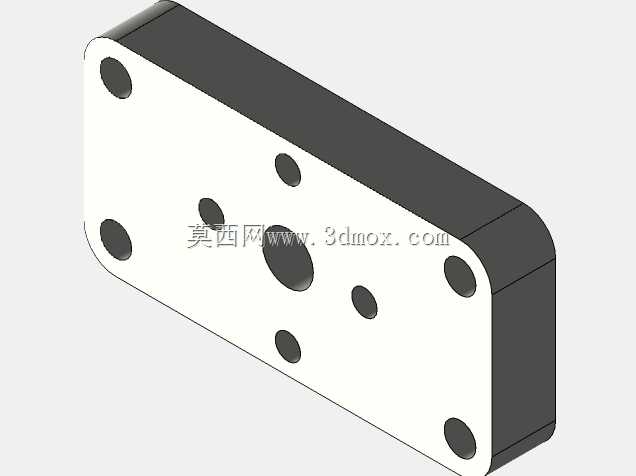

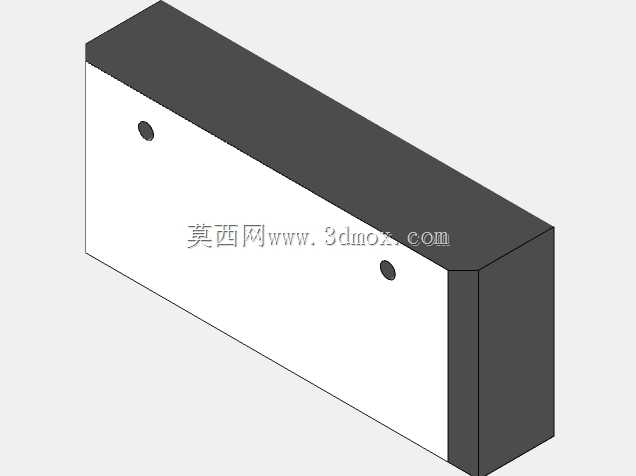

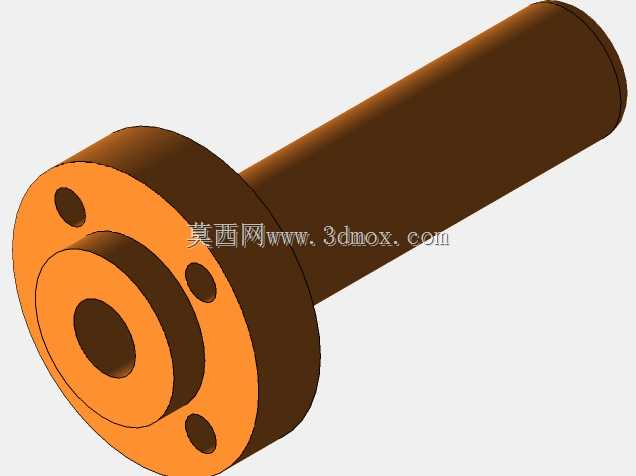

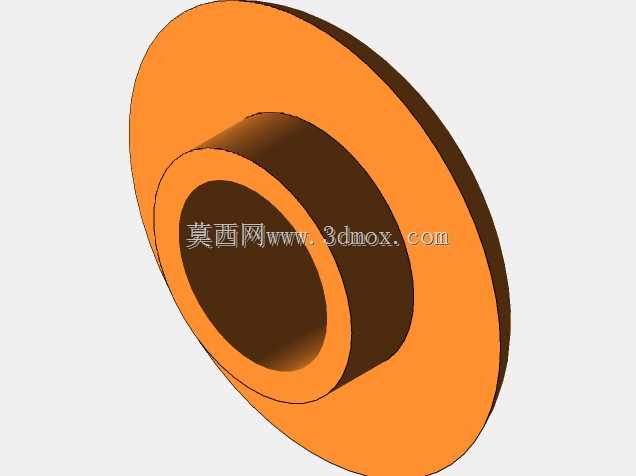

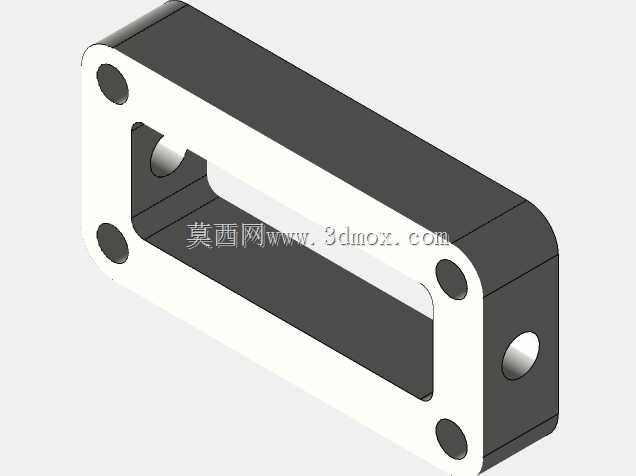

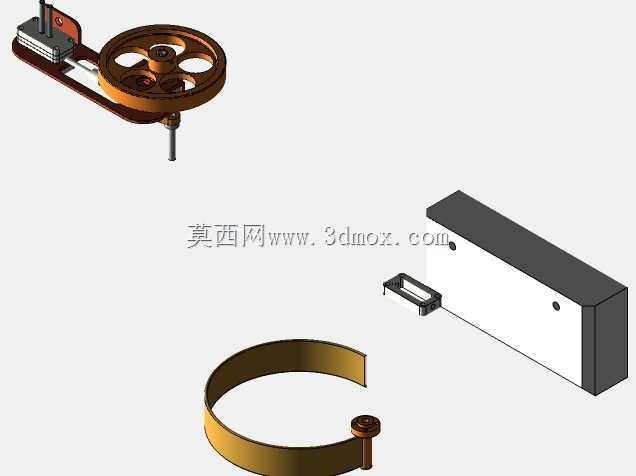

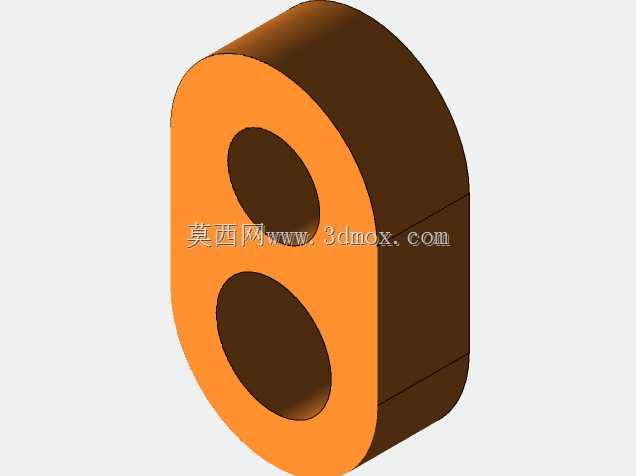

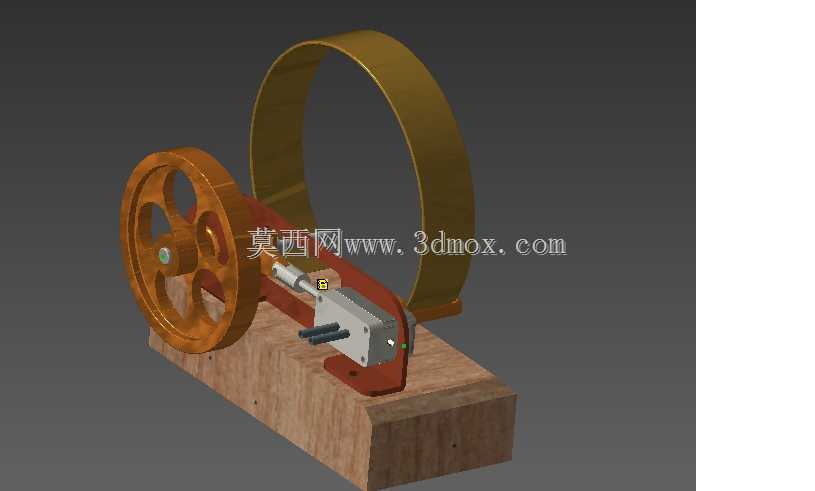

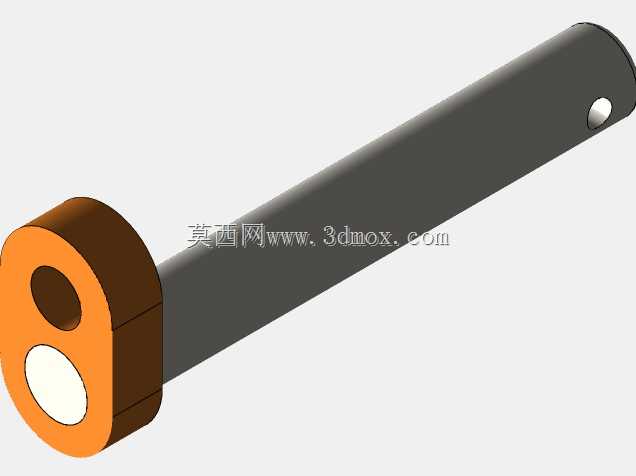

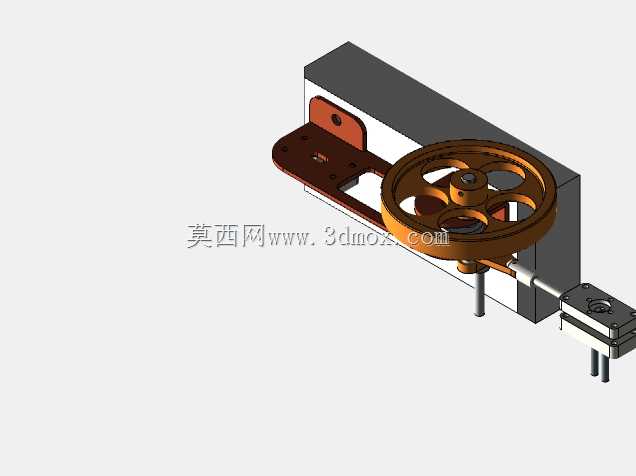

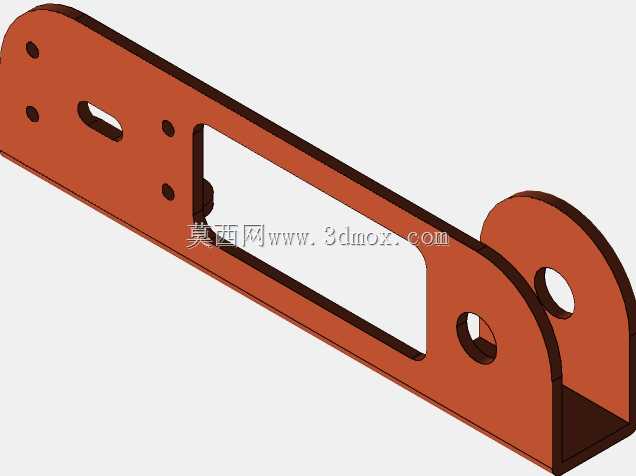

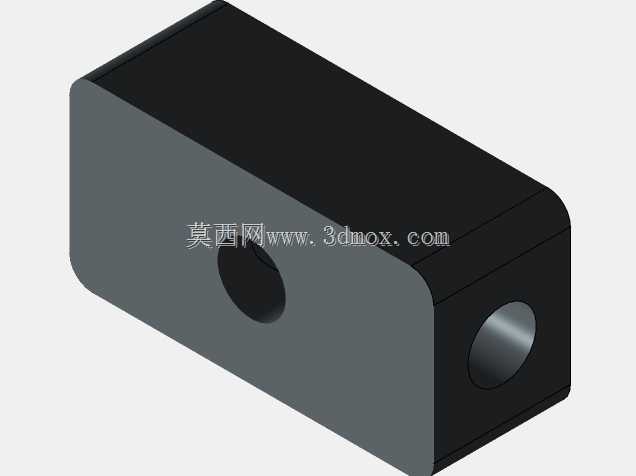

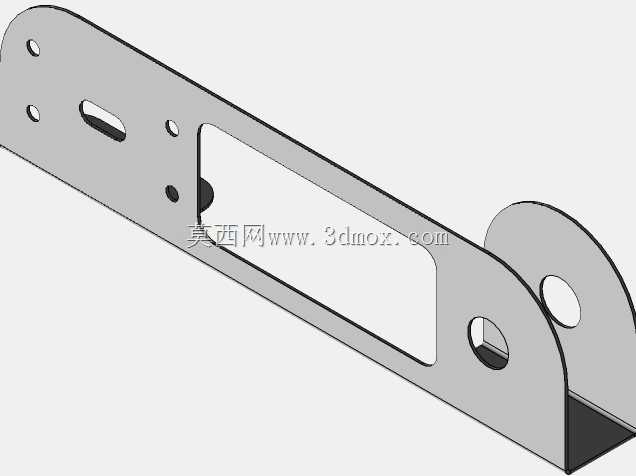

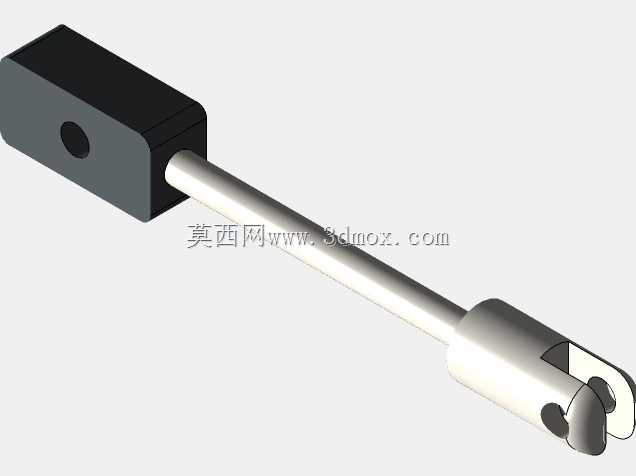

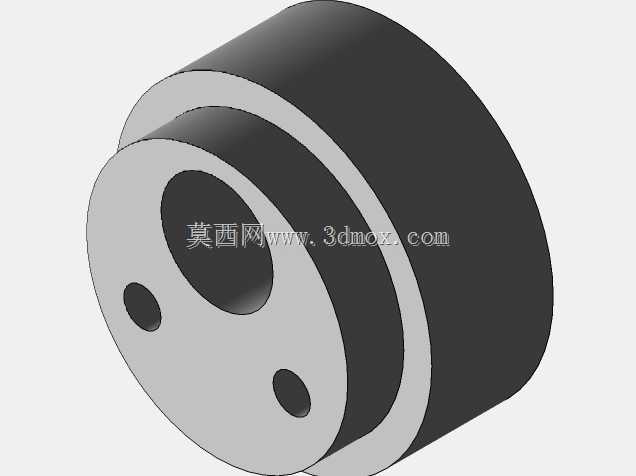

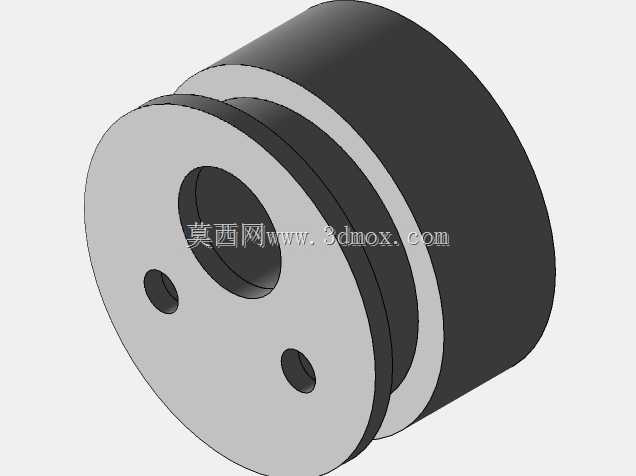

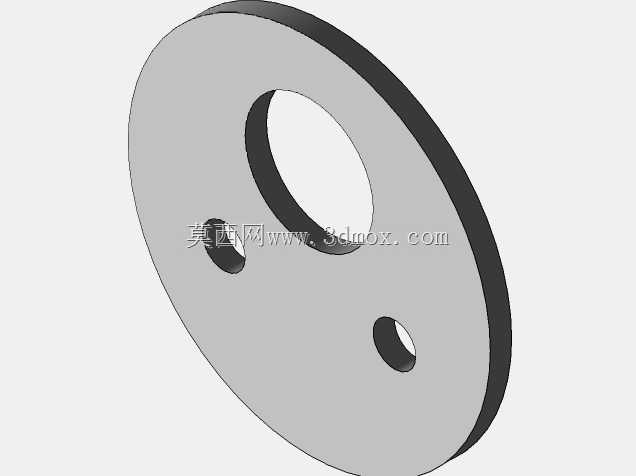

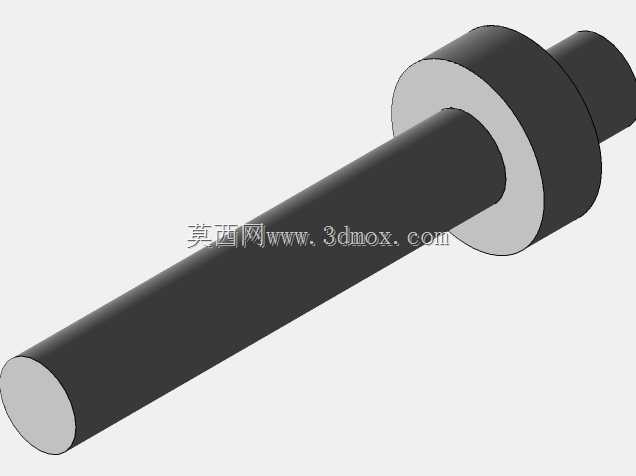

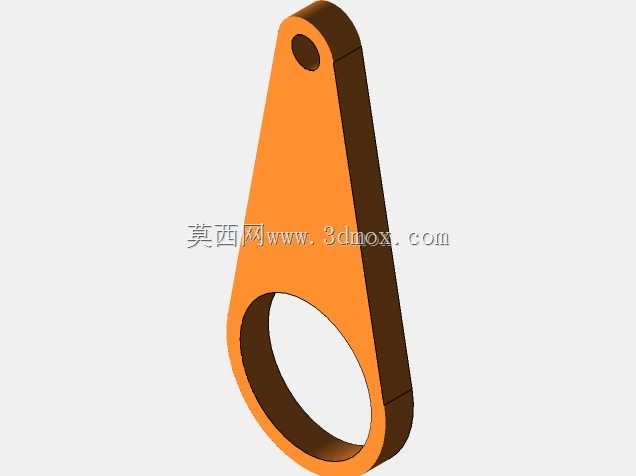

　　这套波登管实验型蒸汽机结构，主要面向高校机械原理教学演示、小型动力原理验证场景使用，可直观展示热能到机械能的转换全过程，帮助学习者理解曲柄滑块、带传动等经典机构的协同运作逻辑。整体结构采用木质基座作为安装承载面，所有运动部件均通过支架固定在基座上，安装时需保证带轮与飞轮的平面度偏差不超过0.1mm，避免皮带运行过程中出现跑偏、脱落问题。核心动力转换部分采用波登管作为压力感应执行元件，当通入压力介质时波登管产生形变，通过端部的铰接结构带动滑块做往复直线运动，滑块与曲柄飞轮组连接，将直线运动转换为飞轮的旋转运动，再通过皮带轮将旋转动力向外输出。设计过程中特意将所有运动副做了外露处理，没有加装额外的防护外壳，

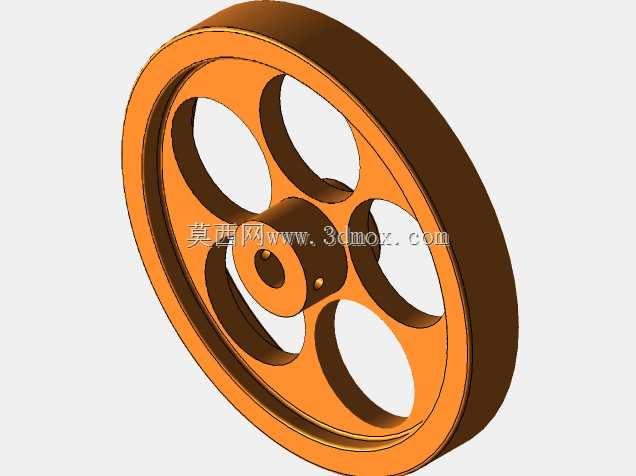

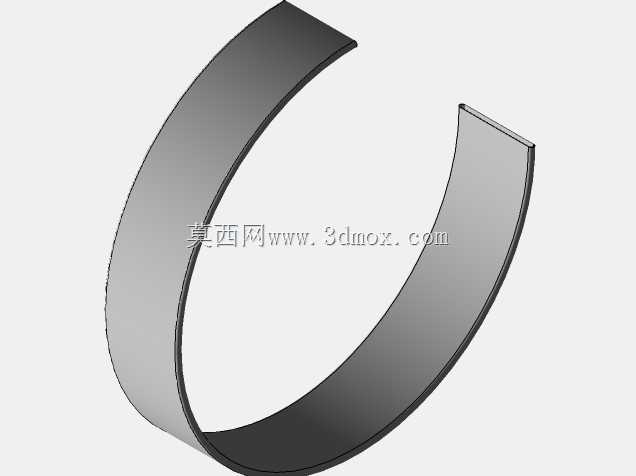

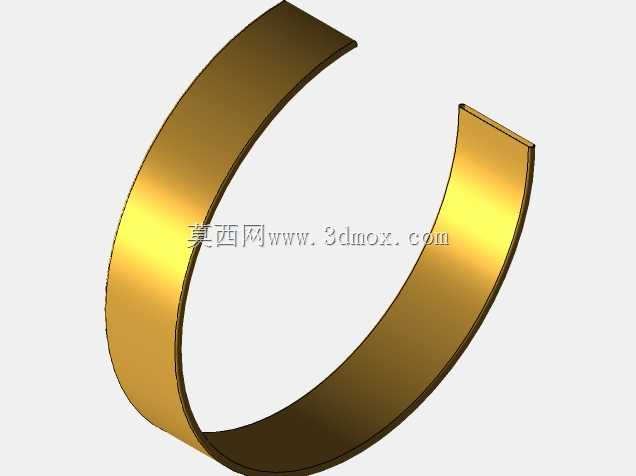

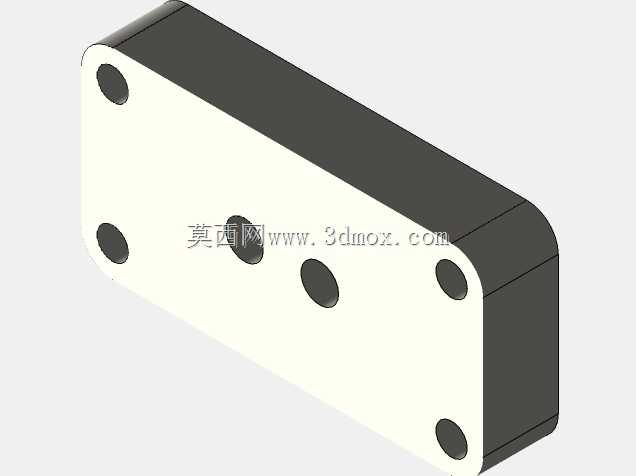

　　方便观察者直接看到每个部件的运动轨迹，铰接位置均采用间隙配合设计，预留0.02-0.05mm的活动余量，保证机构运行时无卡滞，同时不会因为间隙过大产生明显的传动冲击。飞轮采用辐条式结构设计，既保证了足够的转动惯量来维持机构运转的平稳性，又尽可能降低了整体重量，减少启动阶段需要的初始驱动力。皮带采用环形开口带设计，张紧度可通过调整支架上的固定螺栓位置进行调节，适配不同转速下的传动需求，避免皮带过紧导致的运转阻力过大，或是过松产生的打滑丢转问题。基座上预留了多个标准安装孔位，既可以直接放置在实验台面上使用，也可以通过螺栓将整套结构固定在专用实验架上，适配不同的实验安装场景。整套机构的运动逻辑覆盖了直线平移、旋转传动、动力学能量转换等多个经典机械原理知识点，可作为机械原理课程的配套演示教具，也可用于小型动力装置的原理验证测试，帮助设计人员验证不同压力参数下波登管的动力输出特性，为后续小型蒸汽动力装置的优化设计提供直观的参考依据。
