单缸摆动式蒸汽机结构三维设计

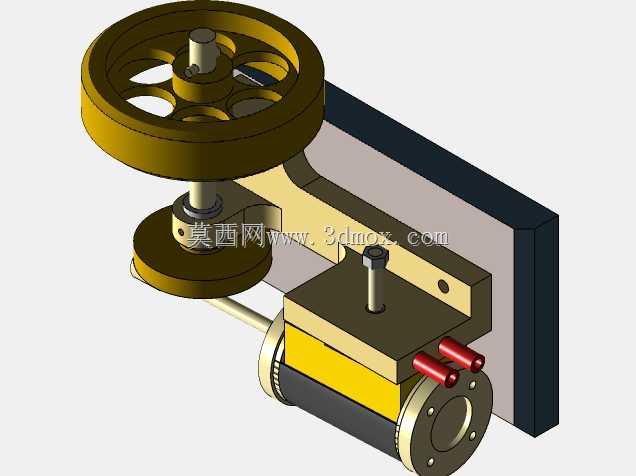

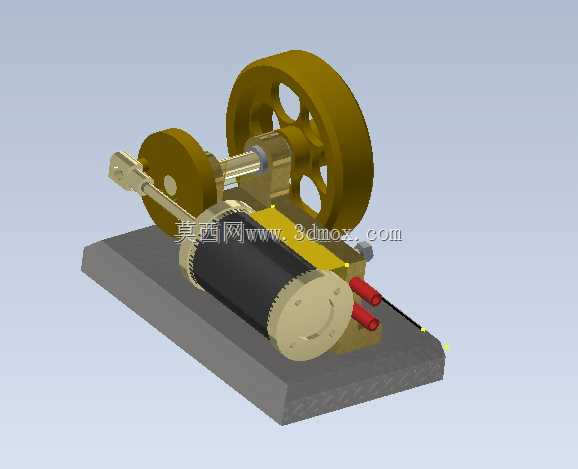

　　这款单缸摆动式蒸汽机的三维结构设计，核心围绕小型动力输出场景的实用需求搭建，常被用于教学演示模型、小型复古动力装置、科普实验设备的结构参考，也可作为微型动力输出单元适配低负载的传动演示系统。整套结构采用卧式布局，核心做功单元为摆动式气缸，区别于传统固定缸体蒸汽机，该气缸可绕铰接支点小幅摆动，直接完成配气动作，省去了复杂的外置配气阀组，大幅简化了整体结构的零件数量，降低了小型装置的装配调试难度。

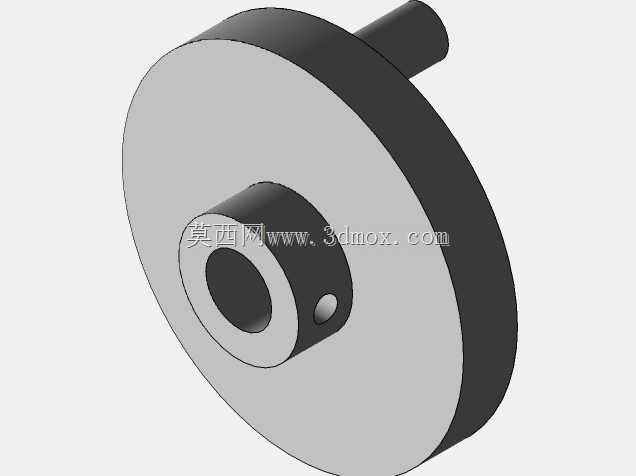

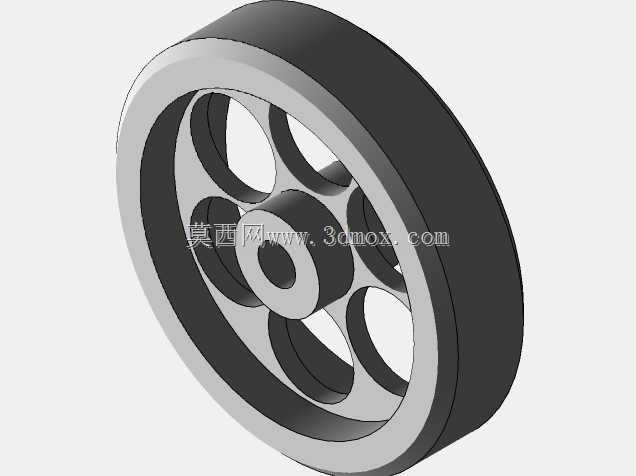

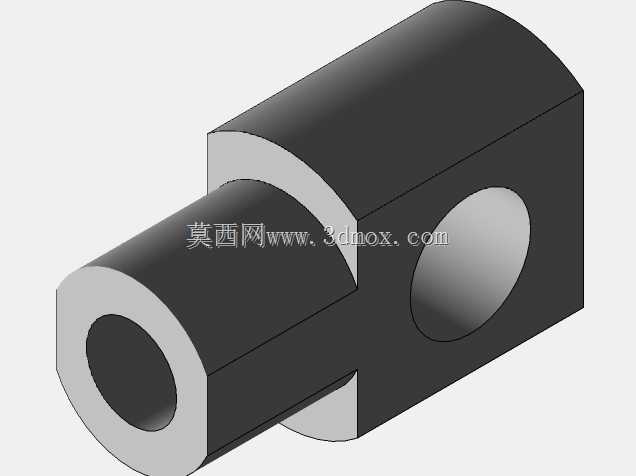

　　从功能特性来看，飞轮采用大直径轮辐式结构，安装在曲轴输出端，依靠自身转动惯量储存能量，抵消活塞往复运动的死点冲击，保证曲轴转动的连续性；曲柄连杆机构将活塞的直线往复做功动作转化为曲轴的旋转扭矩输出，连杆两端分别与活塞销、曲轴曲柄销铰接，配合气缸的摆动角度自动适配传动夹角，避免了传统结构中十字头滑块的摩擦损耗。气缸侧部设置两个进排气接口，可直接对接外部蒸汽供给管路，随着气缸摆动自动切换进排气通路，当高压蒸汽进入气缸腔室时推动活塞外移，带动曲轴转动，活塞到达行程端点时气缸摆动至另一侧，完成排气与下一次进气的切换，循环输出旋转动力。

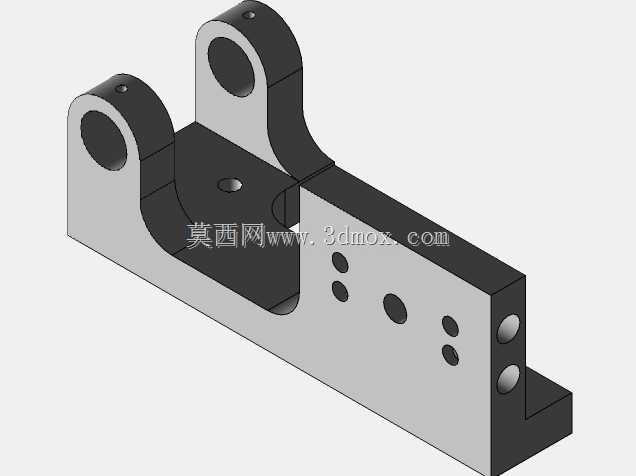

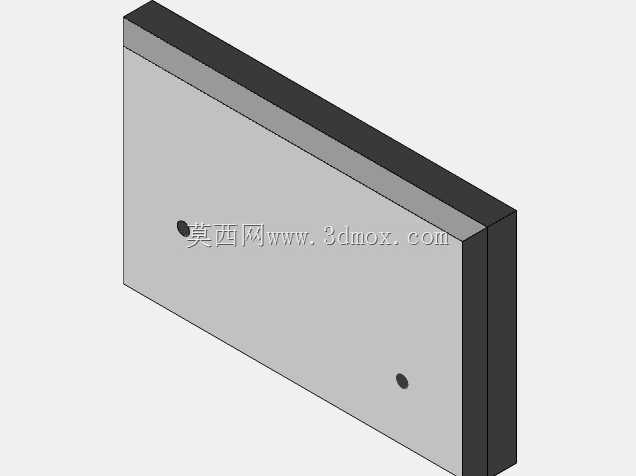

　　设计过程中优先考虑了小型装置的安装适配性，整套机构集成在一体式铸铁质感的安装底座上，底座预留了固定安装孔位，可直接固定在实验台架或设备机架上，整体安装边界紧凑，横向长度适配常规小型实验台的安装空间，纵向宽度预留了飞轮转动的安全间隙，避免运转时与周边结构发生干涉。各转动铰接位置均设计了轴套配合结构，建模时预留了合理的配合间隙，既保证转动灵活性，又控制了运转过程中的晃动量；气缸与活塞的配合面按照间隙密封的设计思路设定公差，适配低压蒸汽工况下的密封需求，无需额外加装复杂密封件即可满足小型演示装置的使用要求。

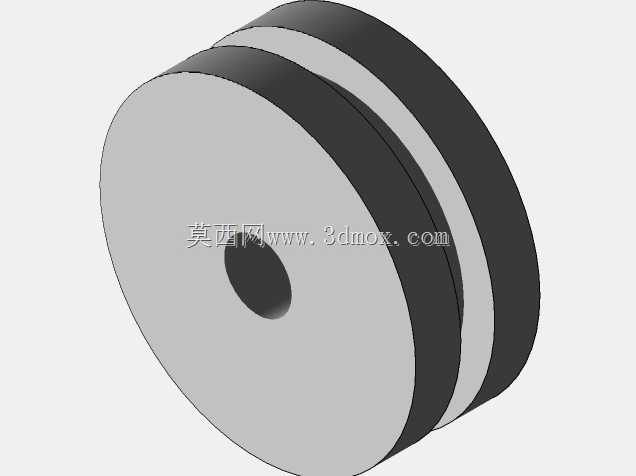

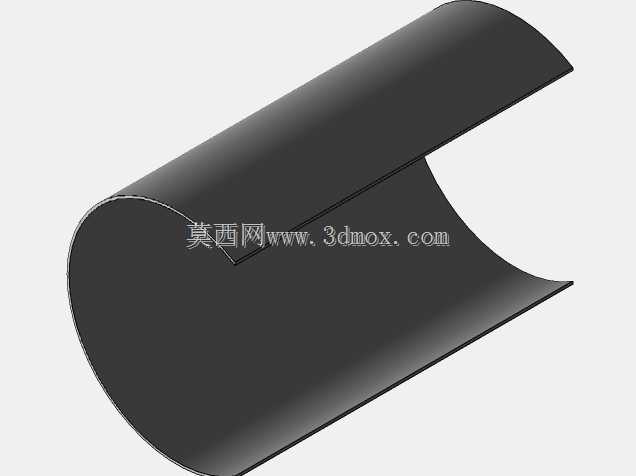

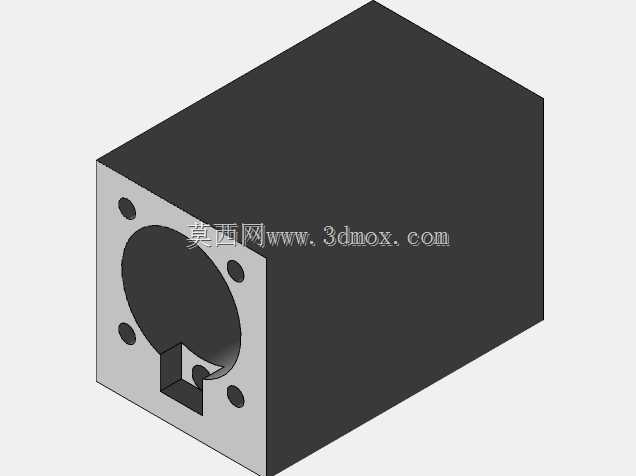

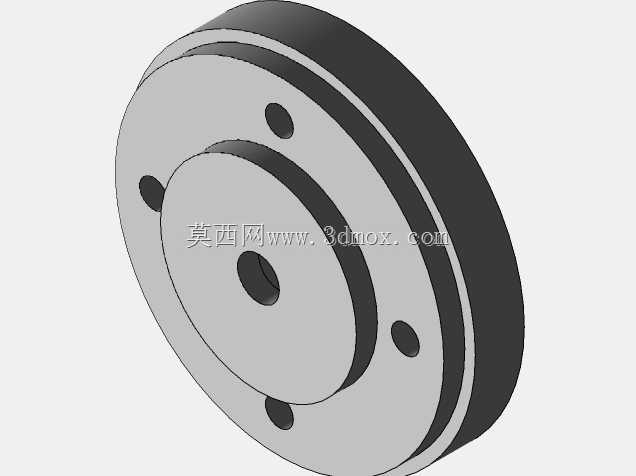

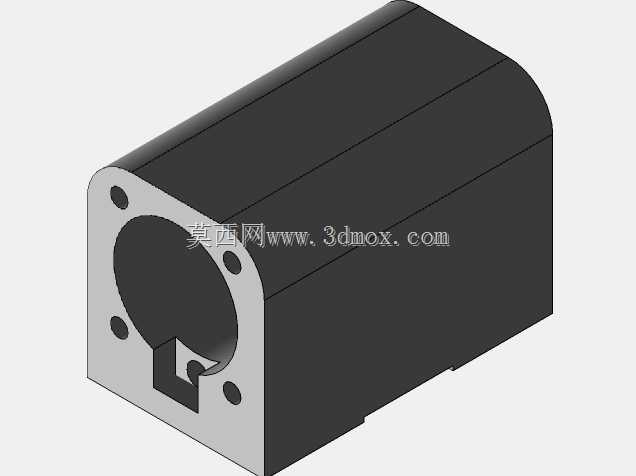

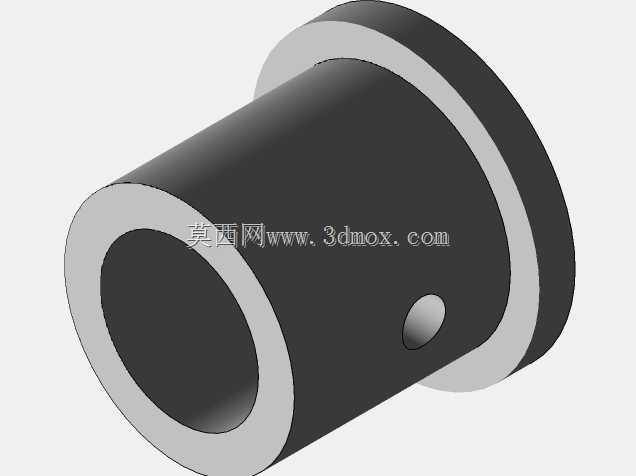

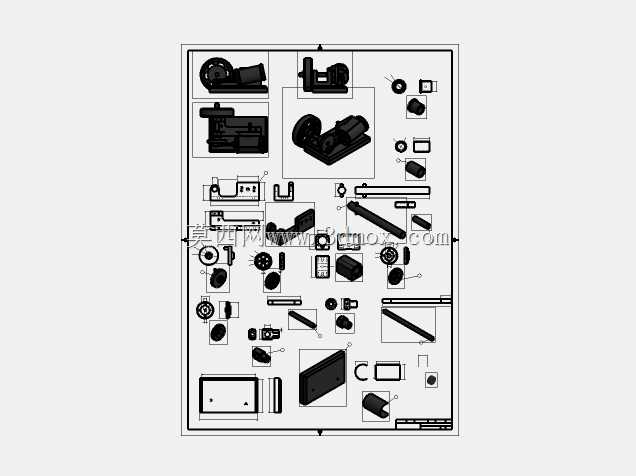

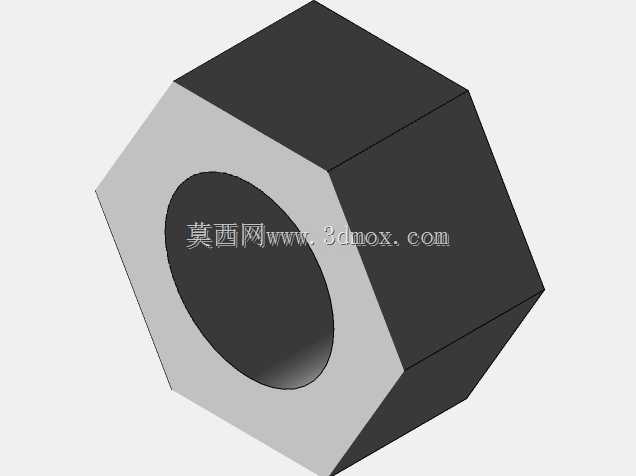

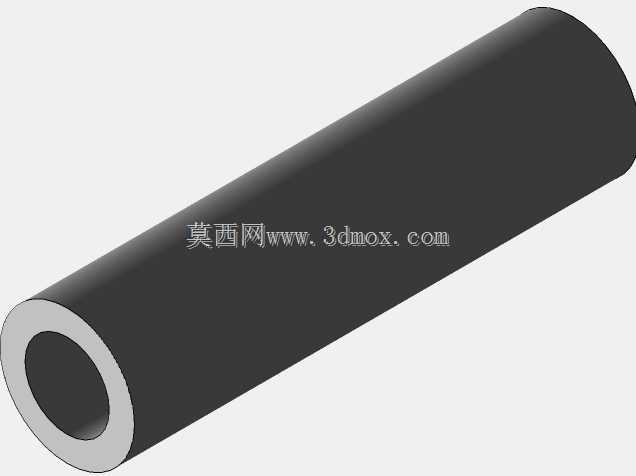

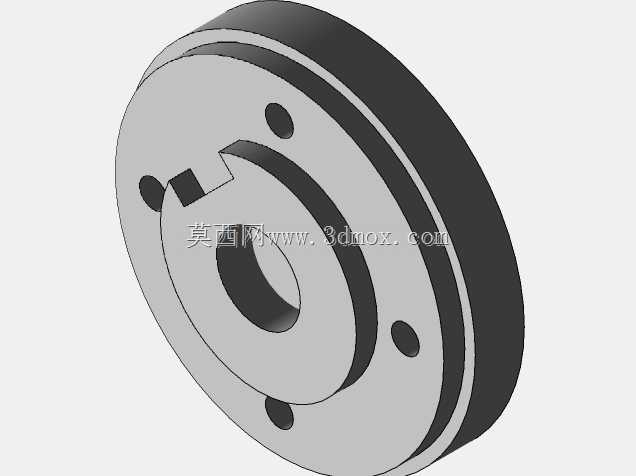

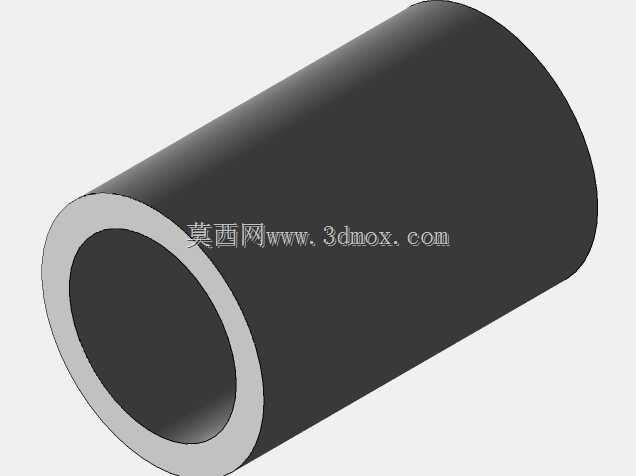

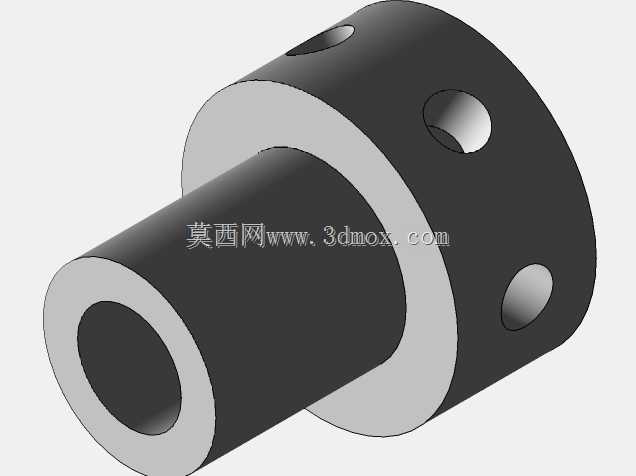

　　整套结构的零件拆分逻辑清晰，包含缸体、活塞、连杆、曲轴、飞轮、底座、铰接销轴等独立零件，每个零件的建模均还原了实际加工的工艺特征，比如飞轮的轮辐减重孔、曲轴的轴颈台阶、底座的安装沉孔、气缸的接口凸台，既可以直接用于3D打印制作实物模型，也可作为蒸汽机原理教学的三维演示素材，帮助从业者理解摆动式配气的工作逻辑，也能为小型低压动力装置的结构设计提供参考。在安装调试层面，建模时已经验证了各运动部件的行程边界，曲轴转动全程无运动干涉，飞轮的转动空间、气缸的摆动角度、连杆的活动范围均在底座的覆盖范围内，实际装配时只需依次完成曲轴组件、气缸铰接、连杆连接、飞轮固定的步骤，即可完成整套机构的组装，无需额外制作适配工装。
