小型立式单缸摆动式蒸汽机结构设计

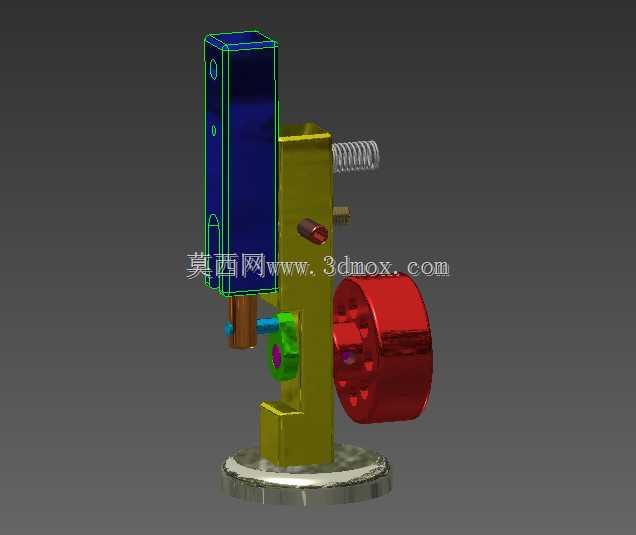

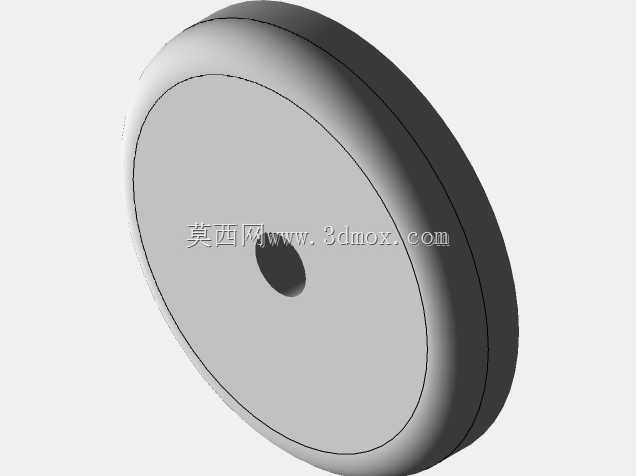

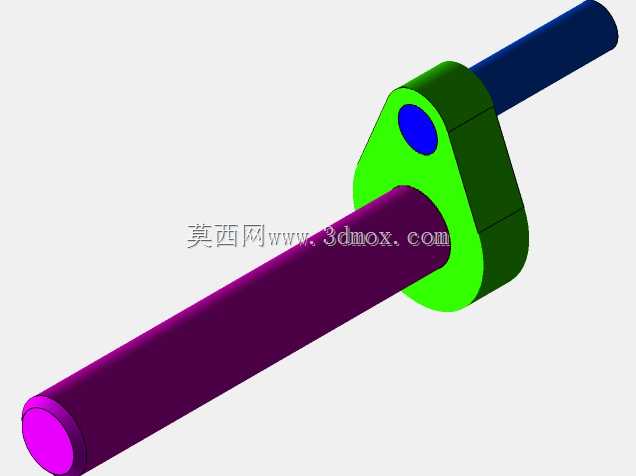

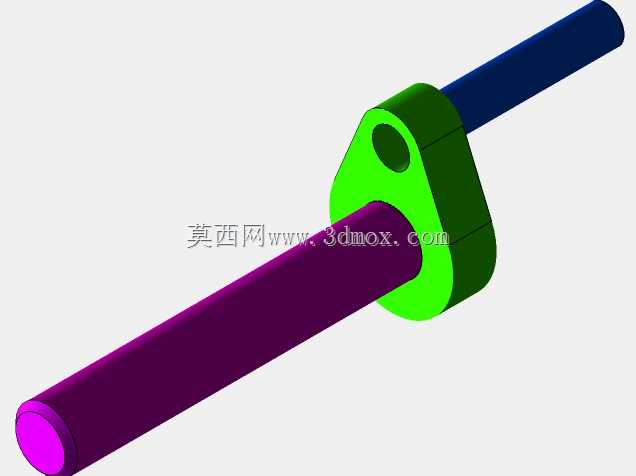

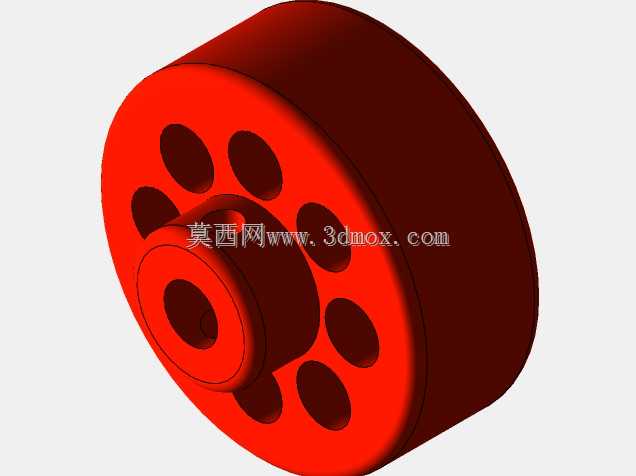

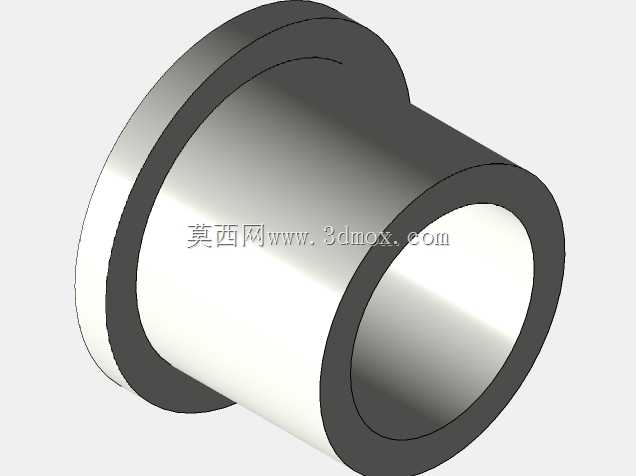

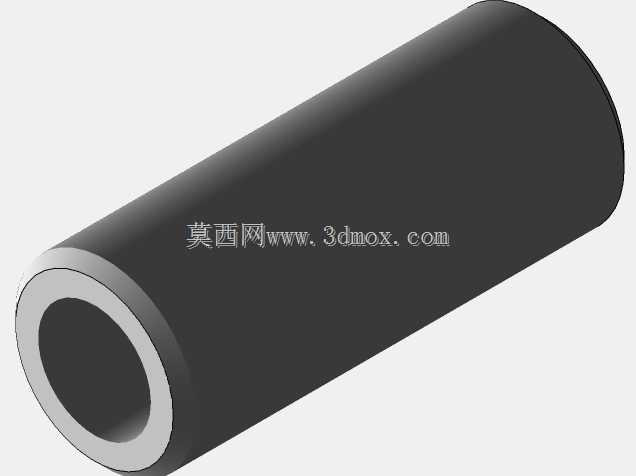

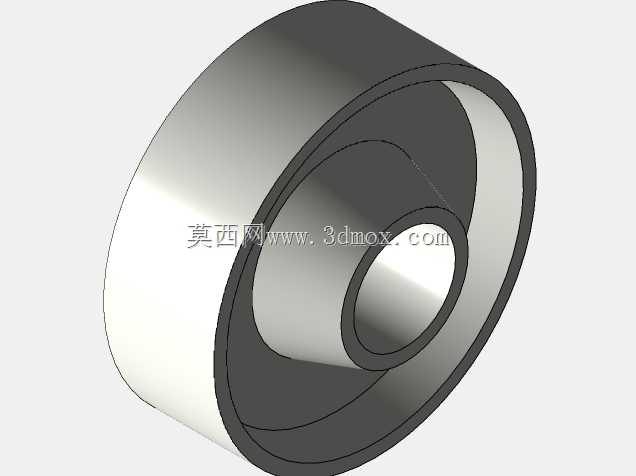

　　这款立式单缸摆动式蒸汽机，核心采用摆缸式配气结构，省去了传统蒸汽机复杂的滑阀配气机构，依靠气缸自身绕支点的摆动完成进排气口的切换，整体结构紧凑，非常适合作为小型动力演示装置、教学实验教具以及微型动力设备的动力源使用。在教学场景中，该结构可直观展示蒸汽动力的能量转换过程，帮助学习者理解曲柄连杆机构的运动规律、配气相位与动力输出的匹配关系，相比卧式同功率机型，立式布局大幅缩减了设备的水平安装占地，仅需预留直径略大于底座圆盘的安装平面即可完成固定，底座采用圆盘式支撑结构，重心沿竖直轴线分布，运行时的振动幅度更小，对安装台面的抗振要求更低。从功能实现逻辑来看，红色轮盘为集成式飞轮与带轮结构，既可以储存曲轴转动的惯量，

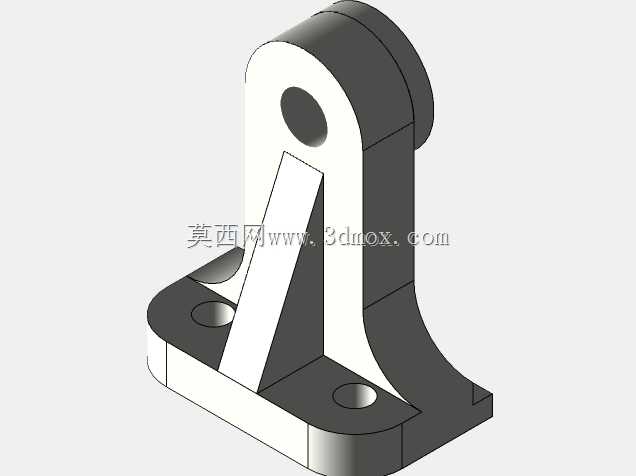

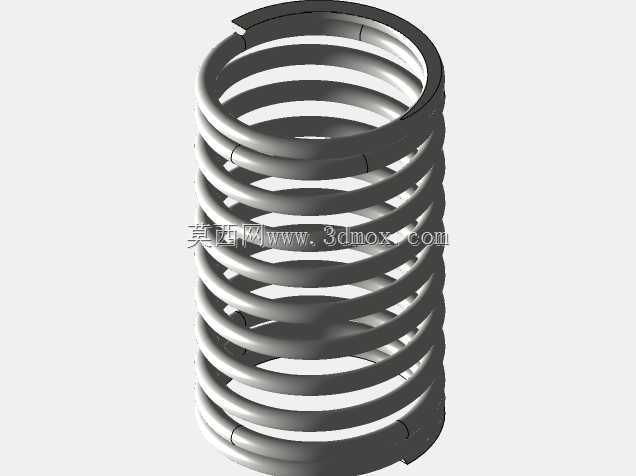

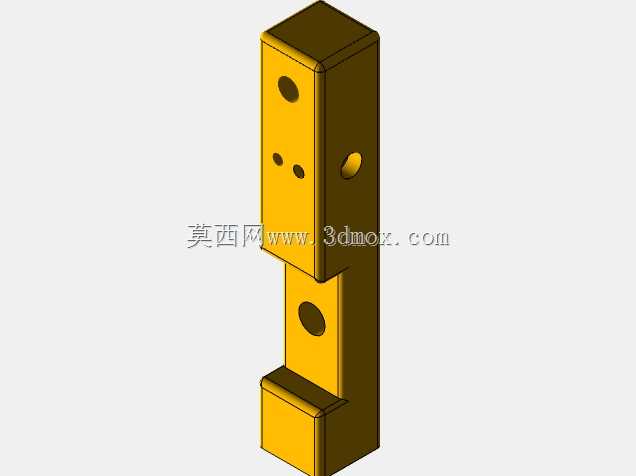

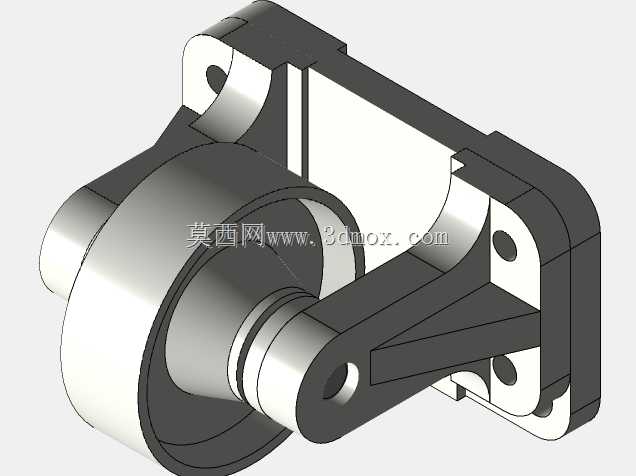

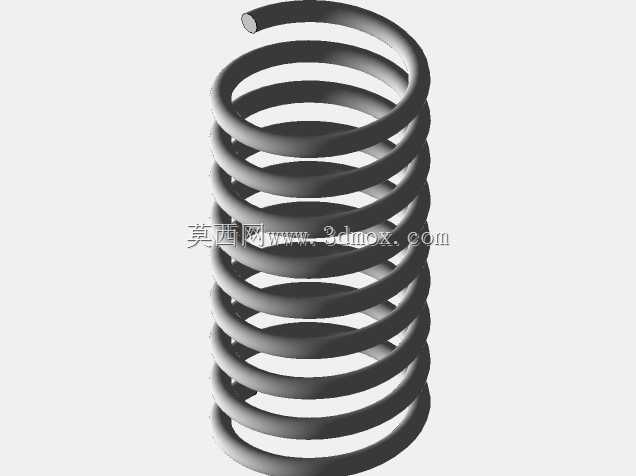

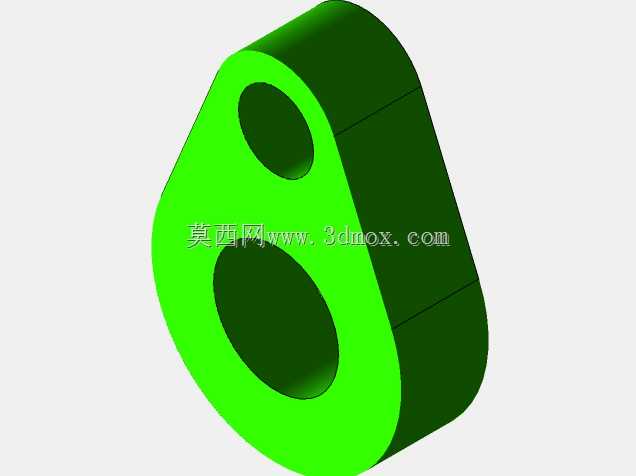

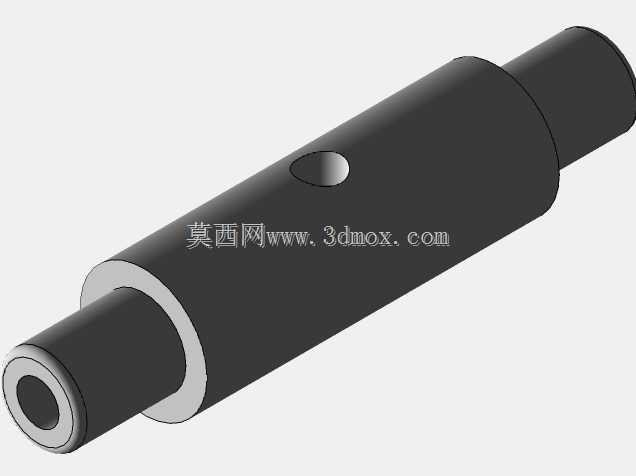

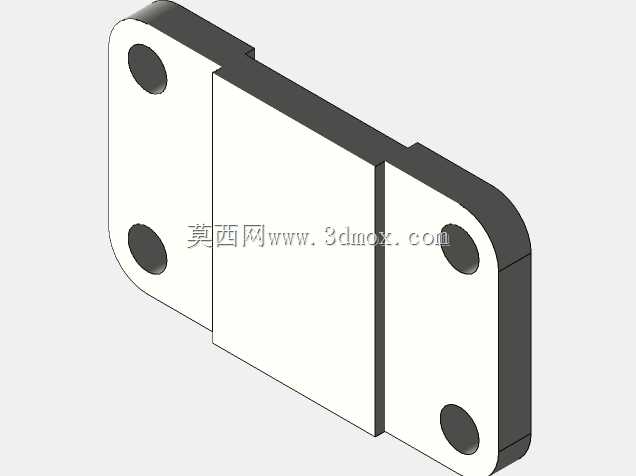

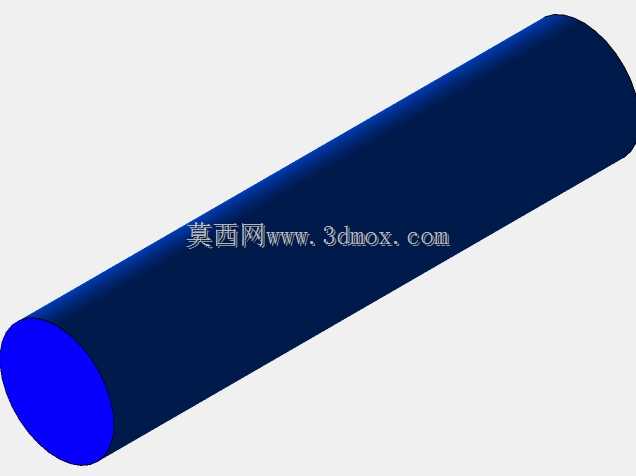

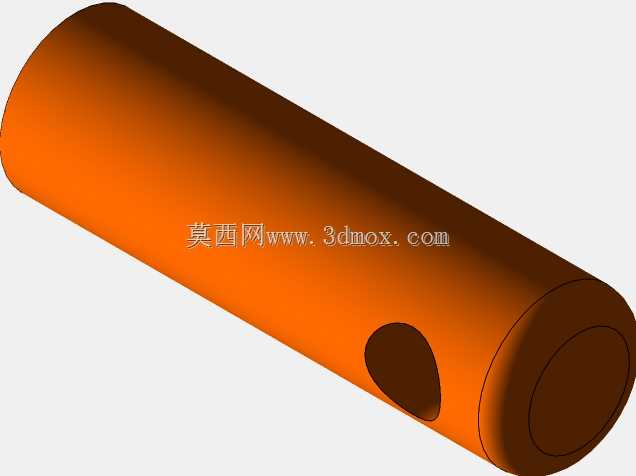

　　保障活塞往复运动的连续性，避免曲柄过止点时出现卡滞，也可通过皮带连接外部负载，输出旋转动力；气缸与机身之间采用铰接支点连接，摆动过程中自动完成进排气通路的对位，省去了独立的配气凸轮、推杆等零件，零件数量较传统滑阀式单缸蒸汽机减少近四成，加工与装配难度大幅降低。设计过程中，首先确定了活塞行程与缸径的匹配比例，保障蒸汽膨胀做功的效率区间合理，铰接支点的位置经过反复校核，确保气缸摆动角度刚好覆盖进排气口的开闭行程，不会出现配气正时偏差导致的动力不足或漏气问题；机身采用一体式立式立柱结构，将曲轴轴承座、气缸铰接座、导向结构集成在同一构件上，减少了装配累积误差，提升了整体结构刚度。弹簧结构用于提供气缸摆动的复位预紧力，保障配气动作的响应速度，

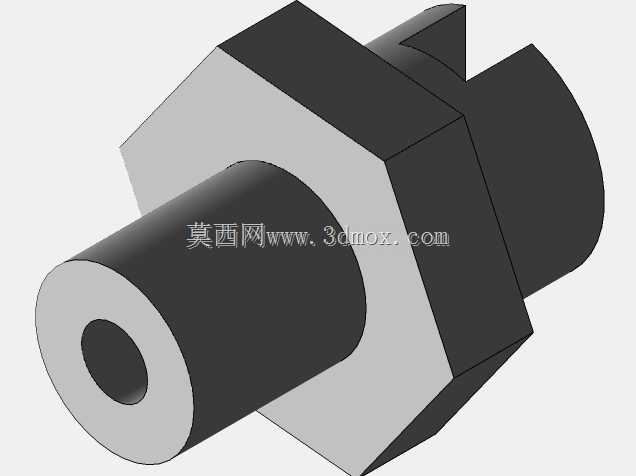

　　各运动副之间预留了合理的配合间隙，既可以满足热态运行时的零件膨胀需求，也能降低运动过程中的摩擦阻力。安装时需注意，飞轮侧需预留足够的旋转安全空间，避免运行时与周边构件发生干涉，进气接口位于气缸上部，连接管路时需预留气缸摆动的活动余量，避免管路硬连接限制气缸的正常摆动，整体结构没有复杂的异形曲面，大部分零件采用常规的车、铣、钻工艺即可加工完成，非常适合机械爱好者进行仿制制作，也可作为原理验证样机用于小型蒸汽动力系统的测试实验。
