后倾式离心风机叶轮结构设计

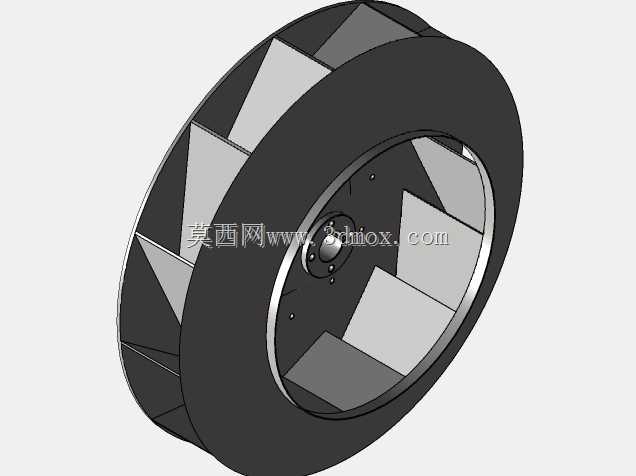

　　这款后倾式离心叶轮是通风换气系统里的核心做功部件，日常在商用新风系统、工业除尘排风设备、暖通空调送风单元里都能见到它的身影，核心作用是通过高速旋转带动叶片间的空气产生离心力，将轴向进入的空气沿径向甩出，形成稳定的风压与风量，完成空气的输送与增压。从结构设计来看，这款叶轮采用单进风后倾叶片布局，叶片与轮盘、轮盖的连接采用贴合式焊接固定结构，叶片的型线采用多段圆弧拟合设计，在建模阶段就通过曲率连续校验，避免叶片表面出现气流分离的拐点，能有效降低叶轮旋转过程中的气动噪声，同时提升气动效率，相比前倾叶片，后倾结构的叶轮在相同转速下运行区间更宽，不容易出现过载烧机的问题，适配中高压送风的工况需求。轮盘中心的安装位采用带定位止口的法兰结构，

　　止口与电机轴伸的配合公差选用H7/k6的过渡配合，能保证叶轮与电机轴的同轴度，避免高速旋转时出现动平衡超差引发的振动问题，安装孔位沿圆周均布，适配常规Y系列三相异步电机以及外转子电机的安装尺寸，安装边界上，叶轮的轴向宽度与外径比例控制在0.32左右，既保证了足够的过流面积，也能适配常规蜗壳的内部安装空间，不会出现叶顶与蜗壳内壁刮擦的问题。在设计过程中，首先要确定叶轮的设计工况点，根据目标风量、全压参数确定叶轮的外径、进出口安装角，叶片数量选用12片的布局，这个数量既能保证气流的均匀性，也不会因为叶片过密增加不必要的流动阻力，轮盖采用弧形收敛式流道设计，从进风口到叶片出口的流道截面平滑过渡，减少气流进入叶轮时的冲击损失。实际应用中，

　　这类叶轮需要做动平衡校正，平衡等级选用G6.3级，适配1500rpm到2800rpm的常用转速区间，叶片与轮盘的连接位置做了圆角过渡处理，避免应力集中，提升长期高速旋转下的结构强度，轮盘背面的加强结构能提升叶轮整体的刚性，避免运行过程中出现轮盘变形的问题。
