分体式圆柱壳体精密连接结构设计

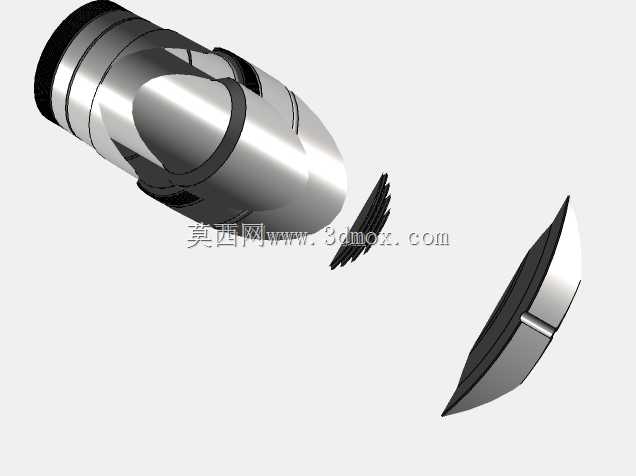

　　该结构为圆柱类通讯配套设备的壳体连接组件，主要应用于户外手持通讯终端、井下防爆通讯设备的端头连接部位，承担壳体分段对接、内部元器件防护、外部作用力传导的核心作用。从实际工况来看，这类结构需要同时满足频繁拆装维护、抗跌落冲击、IP65级以上密封防护的多重要求，设计过程中需要平衡装配便捷性与结构可靠性的矛盾。整体采用同轴回转体基础构型，主体外壳为阶梯轴式圆柱结构，外表面做了多段环形凹槽设计，既可以内嵌橡胶密封圈实现段间密封，也能作为防滑握持结构提升手持操作的摩擦力，避免设备表面沾水后出现滑脱问题。端盖部分采用锥面导向配合结构，与主体壳体对接时，锥面可以自动修正装配偏差，降低现场维护时的对位难度，即使在光线不足的井下作业场景，

　　操作人员也能快速完成端盖的装配锁紧。端盖与主体的连接采用侧向定位销结构，区别于传统的螺纹连接，这种销接结构不需要旋转端盖就能完成锁紧，避免端盖内侧连接的通讯线缆随端盖旋转出现扭结断裂的问题，定位销的配合公差选用H7/g6间隙配合，既保证装配顺畅，也能控制径向窜动量在0.1mm以内，避免对接部位出现晃动影响内部天线的信号传输稳定性。从安装边界来看，主体壳体的最大外径控制在42mm，适配主流手持通讯设备的握持尺寸范围，整体装配后的总长度为78mm，端盖的最大外伸长度为12mm，不会额外增加设备的整体握持负担。壳体壁厚设计为2.5mm，选用6061铝合金作为基础加工材质，在保证整体结构强度的前提下控制整体重量，跌落测试时1.

　　5米高度自由落体到水泥地面，对接部位不会出现开裂、松脱问题。内部腔体预留了直径32mm的通腔空间，可以容纳通讯模块、天线接头、密封胶圈等组件，腔体内壁做了0.2mm的退刀槽设计，方便内嵌的橡胶密封圈安装定位，密封圈压缩量控制在25%，既能满足密封要求，也不会因为压缩量过大导致装配阻力过高。结构拆分设计上，将整体壳体拆分为主体段、端盖段、定位销三个独立零件，每个零件都具备良好的加工工艺性，主体段的外表面特征都可以通过数控车削一次加工完成，不需要额外的铣削工序，端盖的锥面和定位孔也可以通过车铣复合加工一次成型，减少二次装夹带来的形位公差偏差。实际装配过程中，只需要将密封圈嵌入主体的环形槽内，对准端盖的锥面推入到位，再从侧向插入定位销即可完成装配，整个装配过程不需要专用工具，适合现场快速维护更换。
