法兰安装式金属筒体连接支撑构件

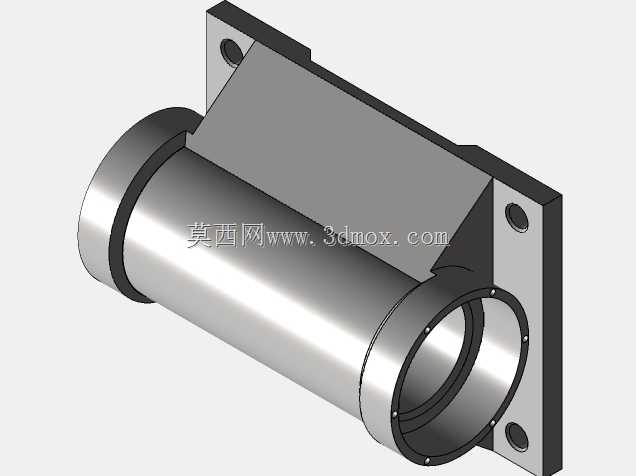

　　该构件属于管线系统与设备端的过渡连接支撑件，常见于气动管路、流体输送管线、小型设备的穿线防护场景中，核心作用是实现筒体类部件与设备面板、安装基面的刚性固定，同时为内部穿过的管线、杆类部件提供稳定的导向与防护通道。从结构设计来看，构件主体采用等径空心筒体结构，筒体一端集成带安装孔的方形法兰安装板，法兰板与筒体之间设置三角形加强筋结构，可有效抵消筒体受径向载荷时产生的弯矩，避免法兰与筒体衔接位置出现应力集中断裂的问题，法兰板上的两个安装孔为沉孔设计，安装时螺栓头可完全沉入孔内，保证安装面平整无凸起，不会与相邻装配部件产生干涉。筒体另一端的端口位置设置环形凸台，凸台上均匀分布多个小直径螺纹孔，用于对接外部端盖、管路接头或者密封组件，

　　保证衔接位置的同轴度与连接密封性。设计过程中优先考虑了安装边界的适配性，法兰板的方形轮廓尺寸与常见设备面板的预留安装位匹配，筒体长度可根据实际安装空间的纵深调整，筒体的内孔直径根据常规穿管、穿线的通用尺寸设定，可适配多数常规规格的气动软管、电缆线束或者导向光杆。在实际工况使用中，该构件可直接通过法兰面固定在设备壳体外侧，筒体部分伸入设备内部或者外部管线侧，既可以作为管线穿过设备壁面的防护套，避免管线与设备壁面的锋利开口摩擦破损，也可以作为小型传动轴的导向支撑座，配合衬套使用实现轴类部件的径向定位。结构上的加强筋设计充分考虑了悬臂安装的受力特性，当筒体处于悬臂受力状态时，加强筋可将载荷均匀分散到整个法兰安装面，降低单个安装螺栓的受力载荷，提升长期使用的结构稳定性。筒体的外圆表面做光滑处理，无多余凸起结构，可避免安装过程中剐蹭操作人员或者相邻管线，内孔的加工精度满足导向类部件的配合要求，可保证穿过的部件运动顺畅无卡滞。
