钣金焊接式异形风道转接结构件

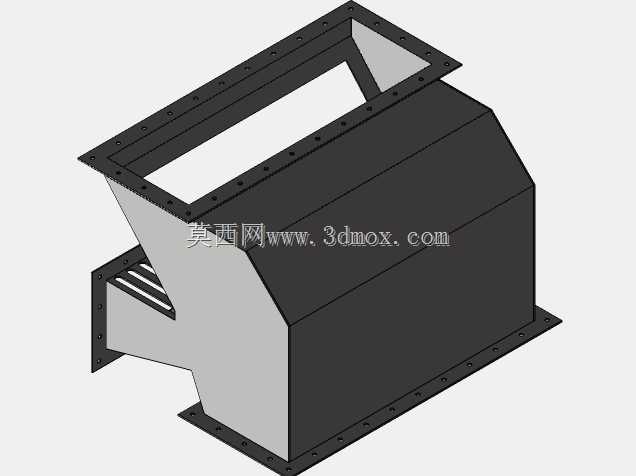

　　该结构件属于通风管路系统中的异形转接风道，主要应用在工业通风、除尘排风、设备散热送风等场景中，解决不同走向、不同截面尺寸管路之间的衔接过渡问题，避免管路直连出现的气流突变、风阻陡增、漏风等工程问题。从结构设计来看，整体采用多段折弯钣金拼焊成型，主体分为两个相互垂直的通腔，一个通腔沿水平方向延伸，端部带外翻的安装法兰边，法兰边上预制均匀分布的螺栓过孔，用于和水平方向的外接管路或设备风口对接；另一个通腔沿斜向上方向延伸，顶部同样带整圈外翻法兰边，用于和上方的竖向或斜向管路连接，两个通腔在内部平滑过渡，没有突兀的直角挡边，能让气流顺着腔壁平缓转向，降低局部涡流带来的风损与风噪。设计时优先考虑了安装边界的适配性，底部带整圈安装底板，

　　底板上的固定孔位按照常规设备机架的安装间距排布，可直接通过螺栓固定在设备顶面或土建基础上，不需要额外制作转接支架，减少现场安装的加工工作量。侧壁的斜向过渡段做了加厚折弯处理，因为该位置是气流转向的主要冲刷区域，同时也是焊接应力集中的部位，加厚处理既能提升结构抗振性能，避免设备运行时风道壁产生共振异响，也能延长含尘气流冲刷下的使用寿命。侧面预留的小尺寸接口带格栅式导流条，可作为分支回风或补风接口使用，不需要额外开孔焊接支管，适配多支路通风系统的布局需求。所有法兰边的螺栓孔都做了同心度对位校验，拼焊时采用工装夹具定位，保证各安装面的平面度公差控制在合理范围内，避免安装时出现法兰贴合不严、密封垫压偏漏风的问题。

　　整体外形的折角处都做了小圆弧过渡处理，既减少钣金折弯时的应力开裂风险，也能降低气流在折角处的阻力损失。内部腔体没有多余的凸起或焊接焊瘤，焊接完成后做了内壁打磨处理，保证气流通道光滑顺畅，对于输送含细小纤维、粉尘的气流场景，能减少物料挂壁堆积的情况，降低后期风道清理的维护频次。
