多齿槽式手拧调节旋钮结构设计

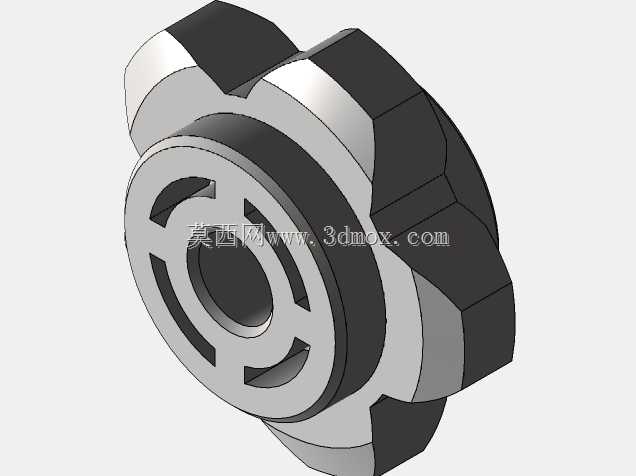

　　该款手拧调节旋钮主要应用于各类需要手动锁紧、行程微调的工业设备场景，常见于工装夹具定位、检测设备工位调节、小型实验装置参数调整、通讯设备接口紧固等工况，无需借助额外扳手类工具，操作人员徒手即可完成锁紧与松脱操作，在需要频繁调整工位、拆装频次较高的设备结构中，能大幅降低操作辅助时间，提升设备调试与维护的效率。从结构设计逻辑来看，旋钮外圈采用多段式凸起齿形结构，齿形的凸起高度与相邻齿槽的间距经过反复校核，既保证徒手拧动时手指与旋钮接触面有足够的静摩擦力，避免施力时出现打滑问题，同时齿形的棱角做了小圆弧过渡处理，不会在频繁操作时划伤操作人员手部，兼顾操作可靠性与使用安全性。旋钮中心设置带定位卡槽的通孔结构，卡槽的轮廓与配套的调节轴端扁位、

　　定位销结构完全匹配，安装时可直接将旋钮套入对应轴端，无需额外加工键槽或增设紧定螺钉，轴端配合的公差带选取过渡配合区间，既保证旋钮与轴同步转动无空程，又能在需要更换旋钮时徒手完成拆装，降低维护成本。从安装边界来看，旋钮的轴向总厚度控制在适配薄型安装面板的区间内，外圈最大直径适配常规手动操作的施力范围，安装后旋钮突出安装面板的高度经过优化，既不会因为突出过多造成设备运输、操作过程中的误触碰，也不会因为突出量过小导致手指施力空间不足。旋钮的主体结构采用金属与非金属复合的分层设计，外层受力接触部分采用耐磨工程材质，长期反复拧动不会出现齿形磨损打滑问题，内层与轴配合的部分采用金属嵌件结构，避免频繁拆装造成内孔磨损扩大，保证长期使用的配合精度。

　　在实际选型适配时，该旋钮可适配多种直径的调节轴端，中心卡槽的结构可根据不同设备的轴端结构做对应调整，既可以用于旋转式行程调节的轴端锁紧，也可以用于推拉式定位销的手动操作端，适配场景覆盖机械加工工装、电子检测设备、通讯传输装置、小型自动化实验设备等多个领域的手动调节部位，结构设计充分考虑了徒手操作的人机工程学要求，没有多余的装饰性结构，所有外形特征均服务于操作受力、安装配合、长期耐磨的实际功能需求。
