摩托北SK02-71L4减速驱动电机结构

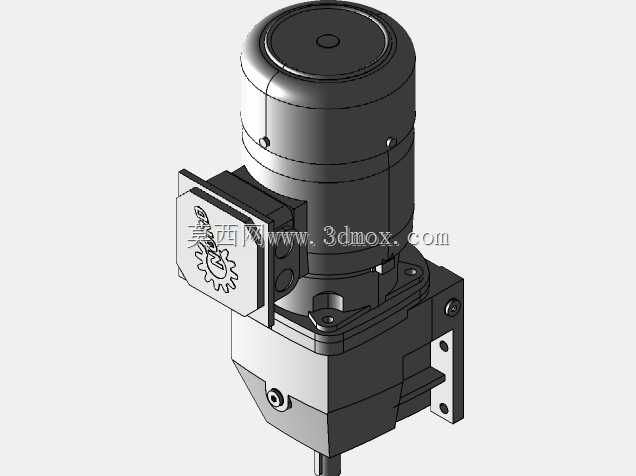

　　这款集成式减速驱动单元，常配套在小型代步摩托、轻型电动通勤车辆的动力输出链路中，也可适配低速重载的小型自动化输送工位做动力源，核心作用是将电机转子的高转速低扭矩输出，通过内置的减速齿轮组转换为低转速大扭矩的动力输出，匹配终端负载的转速与扭矩需求。从结构设计来看，上部为驱动电机主体，采用密封式圆柱壳体设计，壳体表面预留的紧固点位用于端盖压合密封，可阻挡日常使用中的粉尘、溅水侵入内部绕组，适配户外骑行或者车间多尘工况的使用需求。下部集成的减速箱部分采用直角输出布局，输出端预留了带安装孔位的连接法兰，法兰上的定位销孔与螺栓过孔做了同轴度公差约束，安装时可直接与负载端的连接支座对位，无需额外做转接工装调整安装位。

　　侧面预留的接线盒模块做了凸起式防护设计，接线端子内置在盒腔内部，外部通过盖板压合密封，走线时可从盒体侧面的预留过线孔引入线缆，避免线缆直接拉扯端子造成接线松脱。设计阶段针对安装边界做了充分考量，整机的轴向尺寸与径向安装距做了紧凑化处理，上部电机的外径与下部减速箱的安装面宽度做了尺寸匹配，不会出现上部结构超出下部安装支座轮廓的情况，在摩托车型上安装时可避开周边的车架走线、挡泥板安装位，在设备工位安装时也可减少占用的安装空间，适配紧凑布局的设备机架。输出轴的承载结构做了加强设计，内置的轴承可承受径向与轴向的复合载荷，应对摩托行驶过程中路面带来的冲击载荷，或者输送工位上负载偏载带来的径向力，避免输出轴出现变形或者轴承过早磨损的问题。

　　齿轮啮合区域的壳体做了加强筋布局，可承受齿轮传动过程中产生的径向撑开力，长期满负载运行时不会出现壳体变形导致的齿轮啮合间隙变大、传动噪音增大的问题。整机的安装固定点位全部集中在下部减速箱的安装法兰上，安装时只需将法兰与支座对位锁紧即可完成固定，上部电机无需额外做辅助支撑，简化了现场安装的工序，也减少了额外支撑件带来的尺寸累积误差。
