Amarok轻量化三夹结构件设计

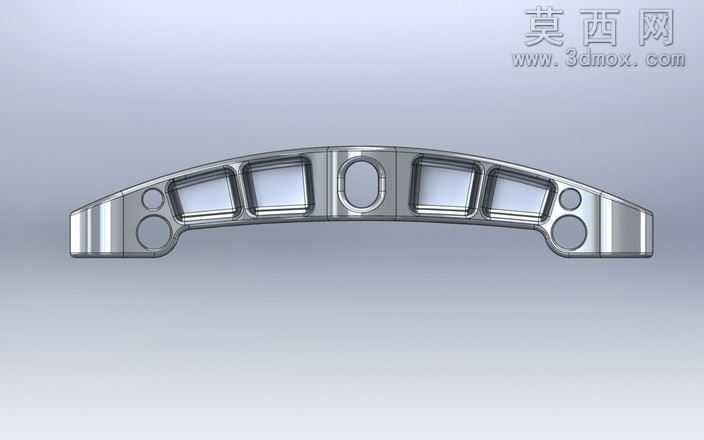

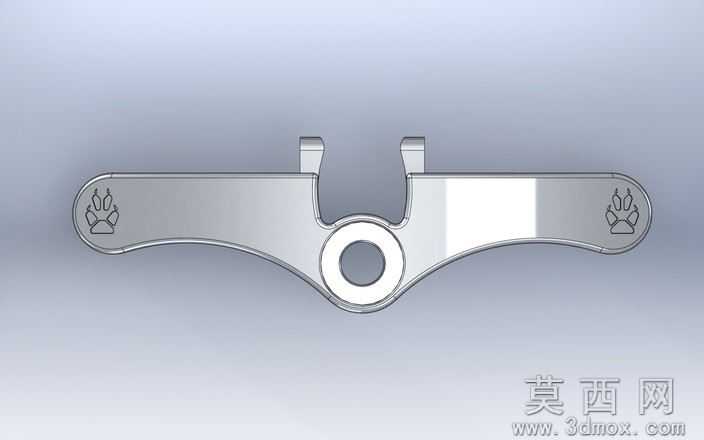

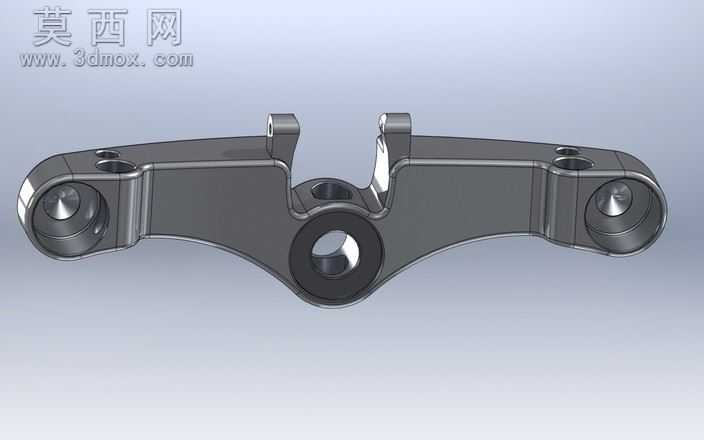

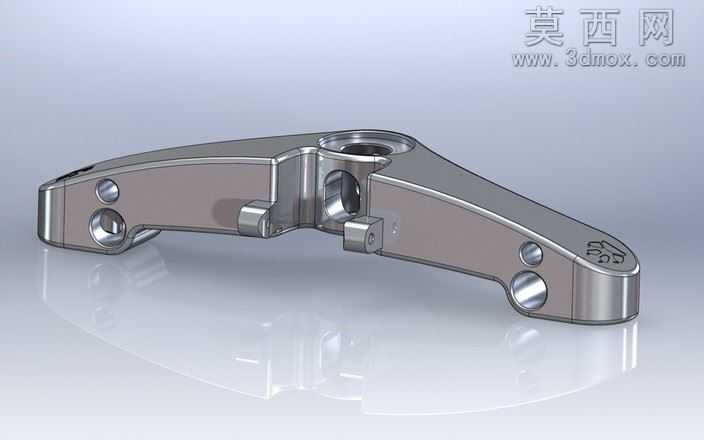

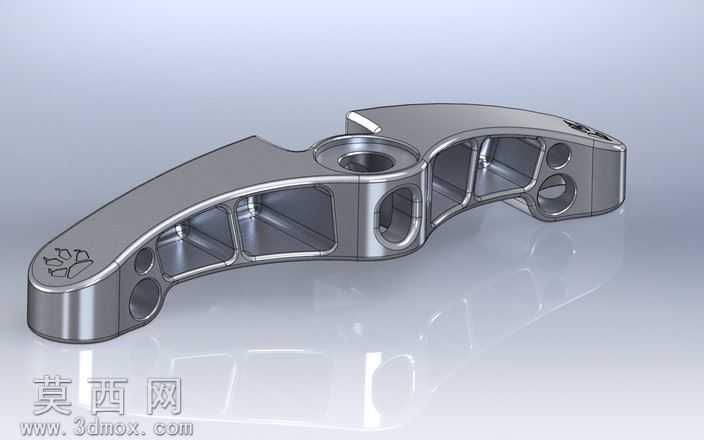

本作品为Amarok配套三夹结构件，采用三维参数化建模方式完成整体设计，建模阶段优先保证结构强度与轻量化需求的平衡，整体采用弧形延展的对称式布局，主体轮廓通过多段样条曲线拟合顺滑过渡，避免直角应力集中的结构缺陷。建模过程中对主体受力区域做了镂空筋格设计，将内部非承重区域的材料做去除处理，在不降低整体结构刚性的前提下，将零件整体重量控制在876克，兼顾使用强度与轻量化操作需求。渲染阶段采用金属磨砂材质模拟真实加工后的铝合金零件质感，对零件表面做细微的喷砂纹理处理，边缘处添加轻微的倒角高光效果，还原精密机加工零件的真实视觉表现，场景采用柔和的影棚布光，通过多角度光源投射凸显零件的结构层次与曲面过渡细节，清晰展示内部筋格的布局与各安装孔位的位置关系。结构设计上，中心位置设置主定位安装孔，孔周做加厚凸台处理分散安装应力，两端夹持区域设置多组不同孔径的辅助安装孔，适配不同规格的连接紧固件，侧面镂空筋格采用等壁厚设计，符合常规机加工或者精密铸造的工艺要求，避免出现壁厚突变导致的加工变形或者应力断裂问题。设计思路围绕工装夹具的实际使用场景展开，在满足夹持固定功能的基础上，尽可能优化零件的握持手感与操作便携性，弧形外轮廓贴合操作时的施力角度，表面预留的标识区域可用于加工品牌标识或者规格标注，整体结构无冗余设计，所有曲面与孔位均做圆角过渡处理，既提升零件的外观精致度，也避免使用过程中锐边划伤操作人员的风险，各安装孔的位置精度在建模阶段做了公差预留，可直接适配对应的装配组件，无需二次调整结构尺寸。
