Amarok轻量化多孔三夹夹具结构设计

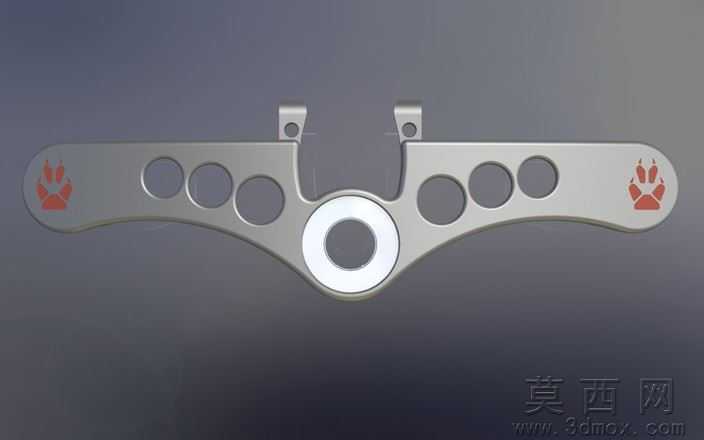

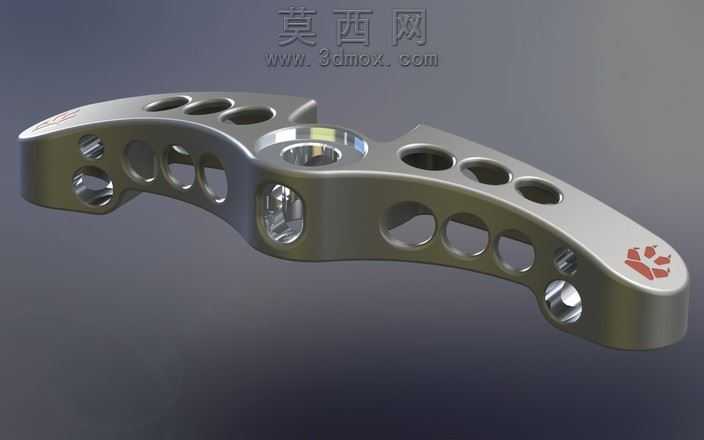

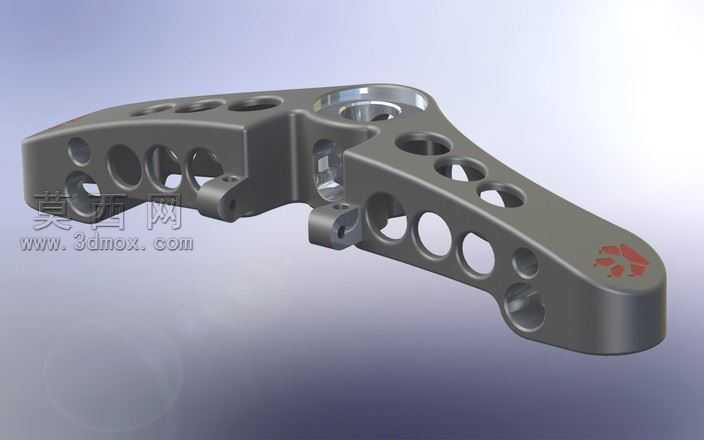

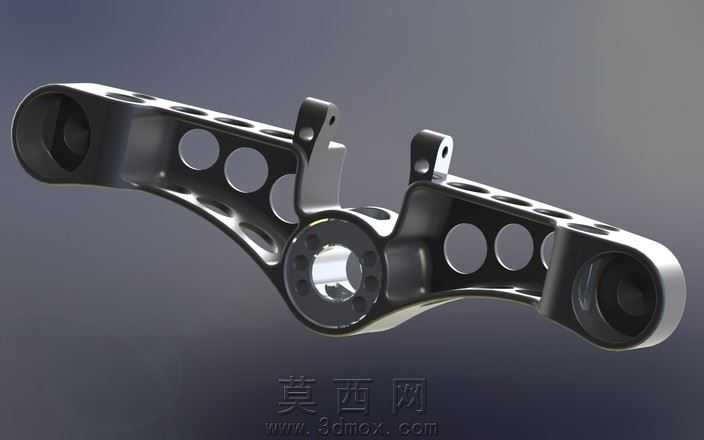

本作品为Amarok系列三夹的版本2结构设计，整体采用对称双翼式的夹持布局，在三维建模阶段优先围绕轻量化与结构强度的平衡展开设计。建模过程中首先完成主体基准面的搭建，确定中部核心铰接孔的定位基准，以此为中心向两侧延伸出对称的夹持臂结构，每侧夹持臂上按照力学传递路径排布多组不同孔径的镂空孔洞，孔洞的排布避开了应力集中的铰接区域与夹持受力端面，在保证整体结构刚性的前提下最大化去除冗余材料，最终成品重量控制在672克，相比实心结构减重超过百分之四十。材质设计上选用哑光金属质感的硬质合金材质，渲染阶段调整材质的粗糙度参数，让表面呈现出经多面切割加工后的细腻磨砂质感，通过多方向的光源布光，突出镂空孔洞的纵深结构与边缘的加工倒角细节，还原金属零件经多面切削加工后的真实质感，刻意弱化材质的反光强度，让整体色调偏浅，凸显出多方位切割加工带来的均匀表面质感。结构设计上，中部的核心铰接位预留了标准的销轴安装孔位，两侧臂端设置了对应的连接定位孔，可适配对应的夹持驱动组件实现开合动作，臂身的镂空孔洞不仅起到减重作用，还可在夹持作业过程中容纳部分碎屑，避免碎屑卡滞影响夹持精度，臂身末端做了圆弧过渡处理，避免尖锐边角带来的操作安全隐患，端部预留的标识区域可做品牌标识的蚀刻或印刷处理。设计思路上围绕工装夹具的实用需求出发，摒弃多余的装饰性结构，所有的造型设计都服务于结构强度、减重与操作便利性的核心需求，对称式的结构设计也降低了加工过程中的装夹难度，可适配常规的铣削加工工艺完成实体零件的生产，兼顾了设计美感与实际生产的可行性。
