Amarok车型专用面夹结构优化版本

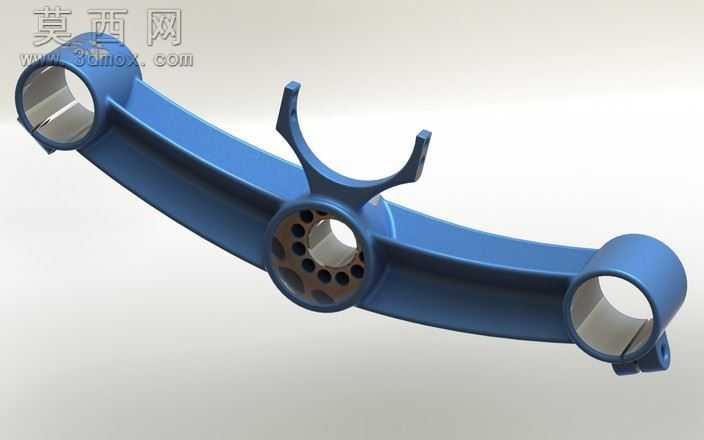

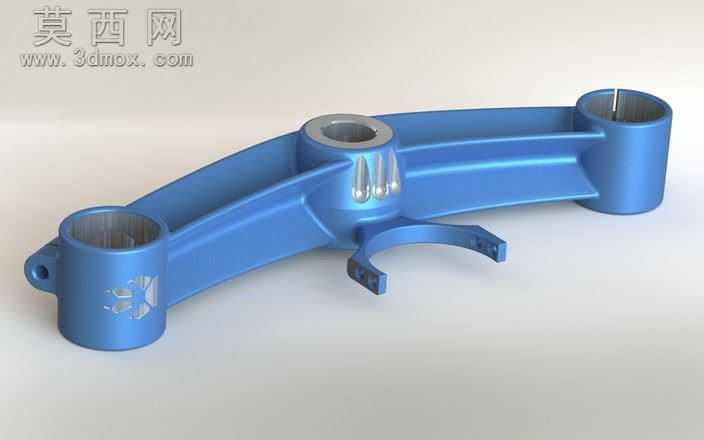

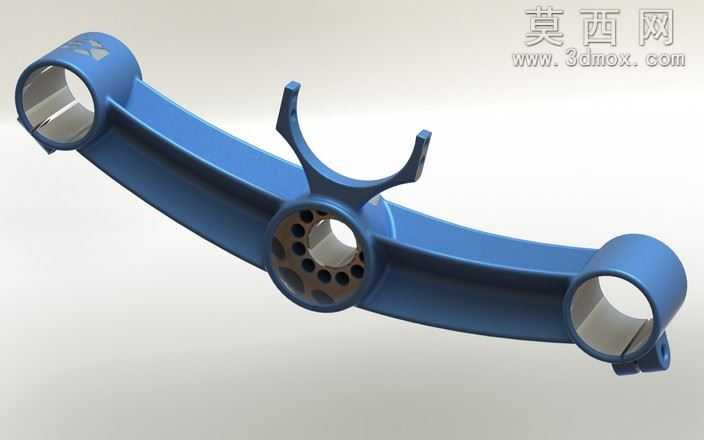

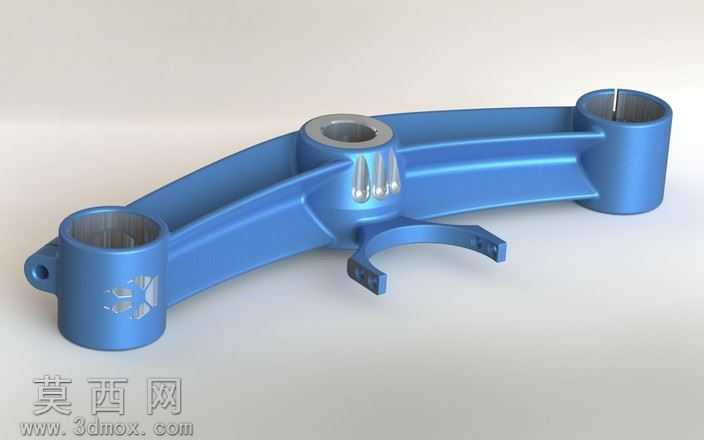

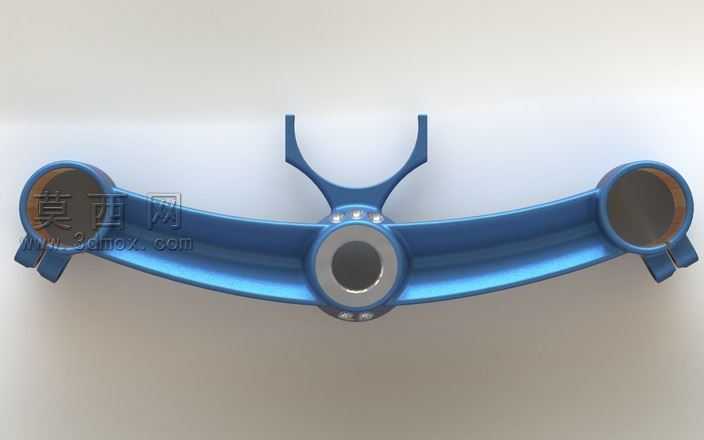

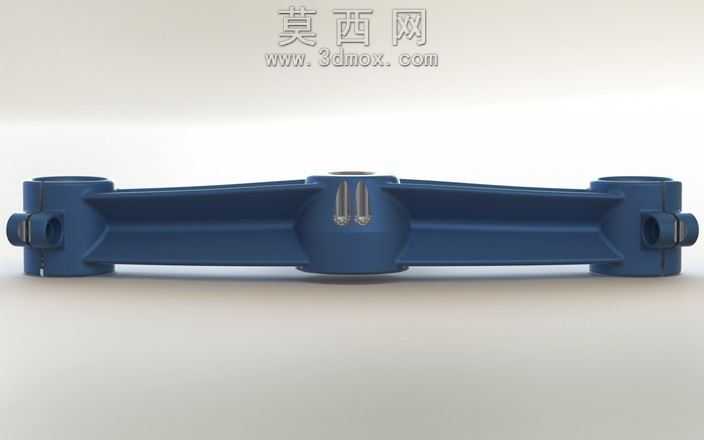

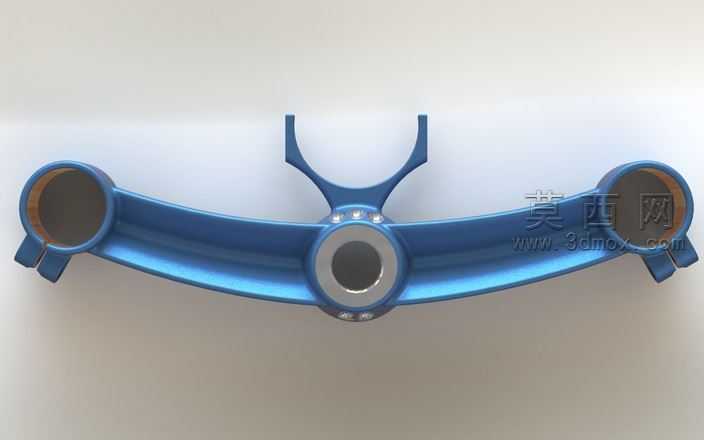

本作品为Amarok配套面夹的第三版优化结构，采用三维参数化建模方式完成全流程设计，建模过程中对整体受力路径进行了反复推演，将原有直梁结构调整为带弧度的流线型梁体，有效分散两端套筒受力时的应力集中问题。模型两端设置同轴贯通套筒结构，套筒内壁做光滑过渡处理，可适配对应直径的安装轴件，套筒侧边预留锁紧安装位，方便装配后完成轴向定位，避免使用过程中出现轴向窜动。梁体中部设置带多孔结构的圆形安装座，多孔排布采用环形阵列设计，既可以减轻零件整体自重，又能为中间连接的叉形结构提供稳定的安装支撑，叉形夹持臂采用对称式开口设计，夹持接触面做圆弧过渡处理，可与被夹持部件的外轮廓紧密贴合，保证夹持稳定性。渲染阶段采用哑光蓝色金属材质模拟阳极氧化铝合金的表面质感，对套筒内壁、安装座孔位等加工面做金属亮面处理，区分加工面与非加工面的视觉差异，同时添加柔和的环境光影，清晰展现梁体的弧度变化、各部位的壁厚过渡以及结构衔接处的圆角处理细节。设计过程中针对前序版本存在的X梁段木屑堆积问题做了结构优化，将原有容易存积杂物的凹陷死角改为平滑过渡曲面，同时调整了整体壁厚分布，在保证结构强度满足使用要求的前提下，将零件整体重量控制在593克，兼顾轻量化与结构可靠性，所有衔接位置均做圆角去毛刺处理，符合实际机加工的工艺要求，可直接用于后续的加工生产或装配验证。
