三工位集成式格子夹结构设计

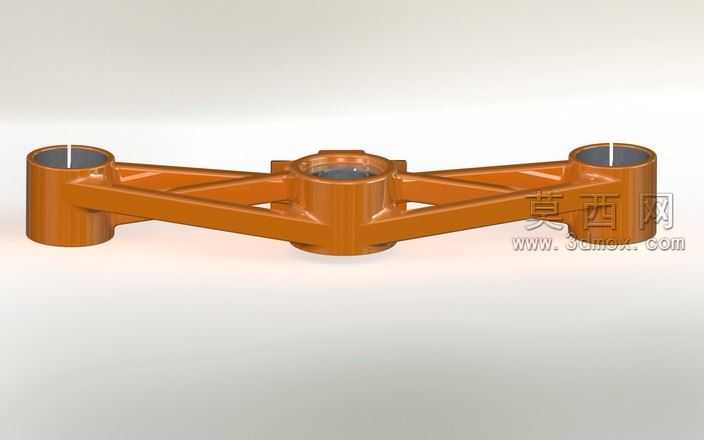

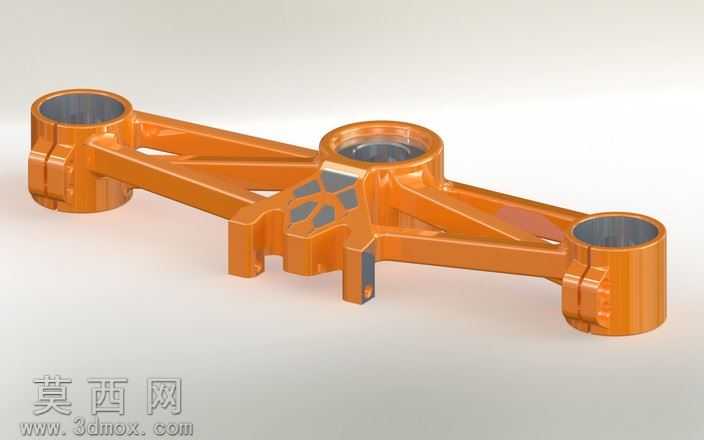

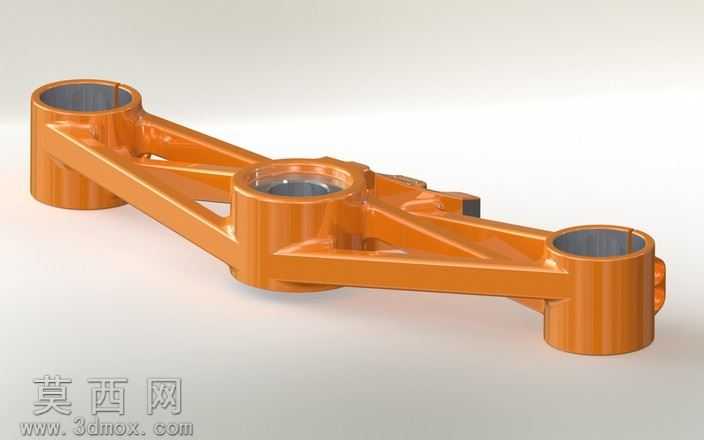

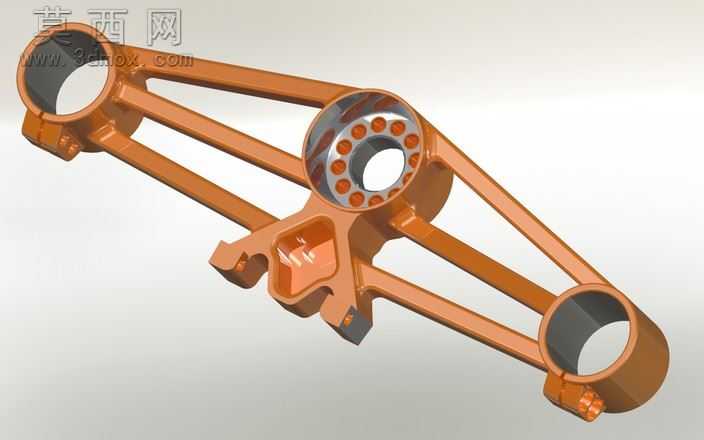

该作品为三工位集成式格子夹的三维结构设计，建模阶段采用参数化特征建模思路，先以三个同轴圆柱套筒作为核心定位基准，确定三个夹持工位的中心距与轴向高度，保证各工位的同轴度公差满足装配要求。主体连接臂采用桁架式镂空结构设计，在保证整体结构刚性的前提下大幅削减材料用量，实现轻量化目标，建模时通过拉伸切除、筋板特征逐步构建出臂身的镂空网格形态，网格筋条的厚度经过受力模拟优化，避免应力集中问题。中间连接座位置融入网格框架与微标形状的造型设计，将功能结构与外观造型做融合处理，座体预留的定位凸台用于安装锁定组件，建模时对凸台的配合公差做了精确设定，保证与配套锁件的装配精度。三个圆柱套筒的内壁做了阶梯孔设计，适配不同规格的衬套安装，套筒外侧的加强筋与连接臂做一体化平滑过渡，减少应力集中点，同时提升整体抗扭性能。渲染阶段采用橙色哑光工程塑料材质，搭配金属质感的衬套内圈材质，通过环境光遮蔽效果突出结构的层次感与镂空细节，材质参数调整时模拟了玻纤增强尼龙的表面质感，还原零件实际生产后的视觉效果。结构设计上经过多轮迭代优化，最终版本的整体重量控制在694克，在满足夹持强度要求的同时实现了极致的轻量化，臂身的弧度造型经过力学仿真验证，在承受额定夹持载荷时形变量控制在允许范围内，兼顾了实用性与造型的独特性。
