乘用车侧围车门结构三维数模设计

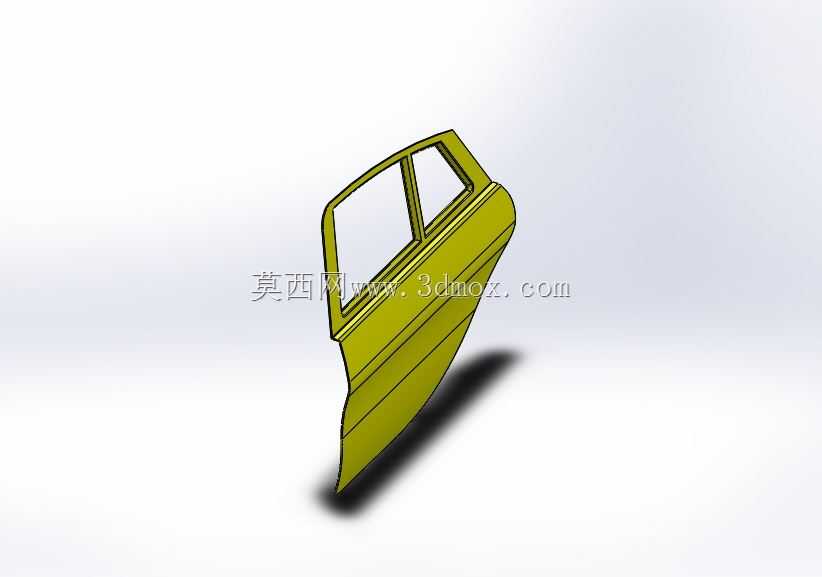

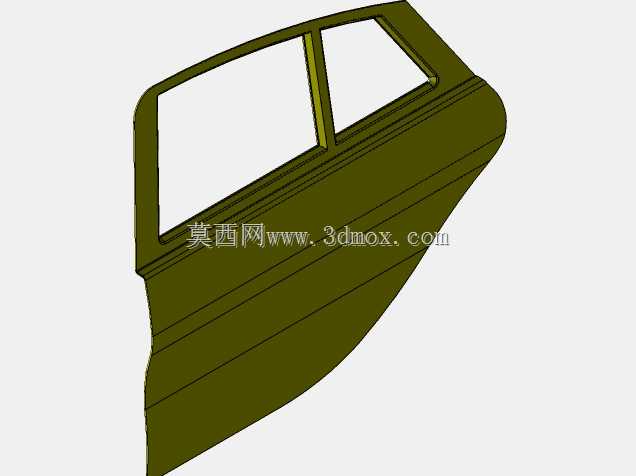

　　该模型还原了常规家用乘用车侧门的完整钣金结构形态，在整车装配体系中，这类部件承担着乘员舱密封、侧面碰撞防护、车窗承载、内饰附件安装基体的多重作用，日常行驶中需要兼顾空气动力学减阻、NVH隔振、开关耐久等多维度性能要求。从结构设计逻辑来看，模型完整呈现了车门外板的曲面造型特征，外板采用大曲率顺滑过渡设计，既匹配整车侧面的流线型造型要求，也能在高速行驶时引导侧方气流，降低风噪与风阻系数；窗框区域做了分框式加强结构，预留了玻璃升降的运动空间，同时窗框边缘的翻边结构可用于安装玻璃导槽、密封胶条，保证车窗升降过程中的导向精度与雨天、洗车工况下的密封性能。模型的内板侧预留了多层安装位，可对应布置玻璃升降器总成、门锁机构、车门线束、内拉手、

　　扬声器等附属部件，下部的内凹腔体结构既为内饰板安装留出了足够空间，也能在侧面碰撞时通过结构溃缩吸收冲击能量，减少对乘员舱的侵入量。从安装边界来看，该车门模型的铰链安装面位置符合常规乘用车的车身A柱、B柱安装点位匹配要求，门锁侧的锁扣安装位与车身侧围锁座位置对应，装配时可通过铰链调整车门与侧围、翼子板、顶盖侧梁的间隙面差，保证整车外观的装配精度。在实际工程应用中，这类车门结构的外板通常采用0.7-0.8mm厚度的冷轧钢板冲压成型，内板采用1.0-1.2mm厚度的钢板做加强结构，内外板通过包边工艺结合，内部还会增设防撞杆、加强板等局部加强结构，满足侧面碰撞的法规要求。建模过程中需要重点关注外板曲面的光顺度，

　　避免出现曲率突变导致的冲压开裂、漆面反光不均问题，同时要核对所有安装点位的位置精度，保证后续附件装配时不会出现干涉问题，还要预留密封胶条、缓冲块的安装槽位，保证车门关闭后的缓冲与密封效果，避免行驶过程中出现异响、漏风漏水等问题。
