隐藏式阻尼缓冲折叠铰链结构设计

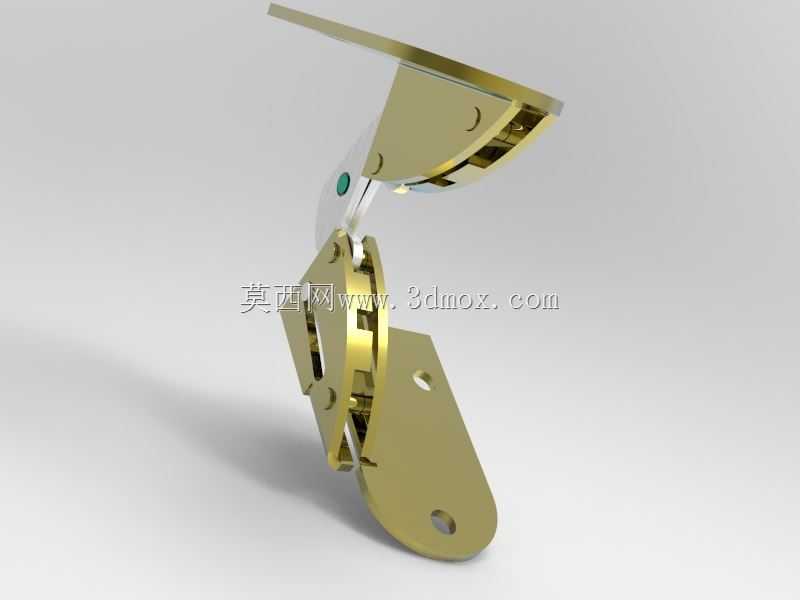

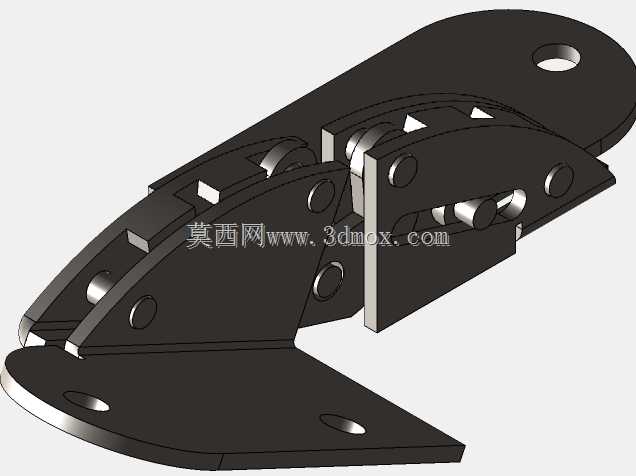

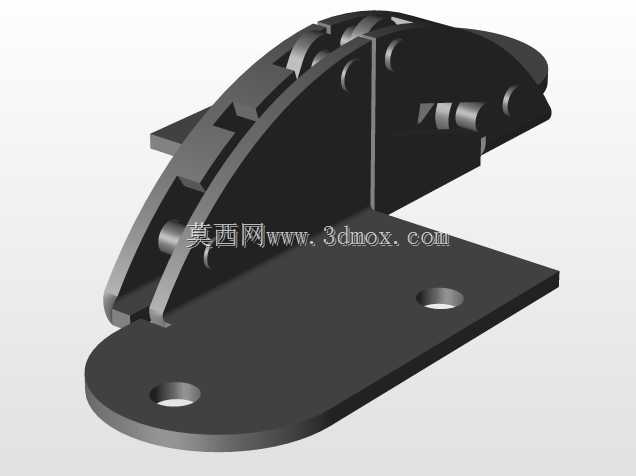

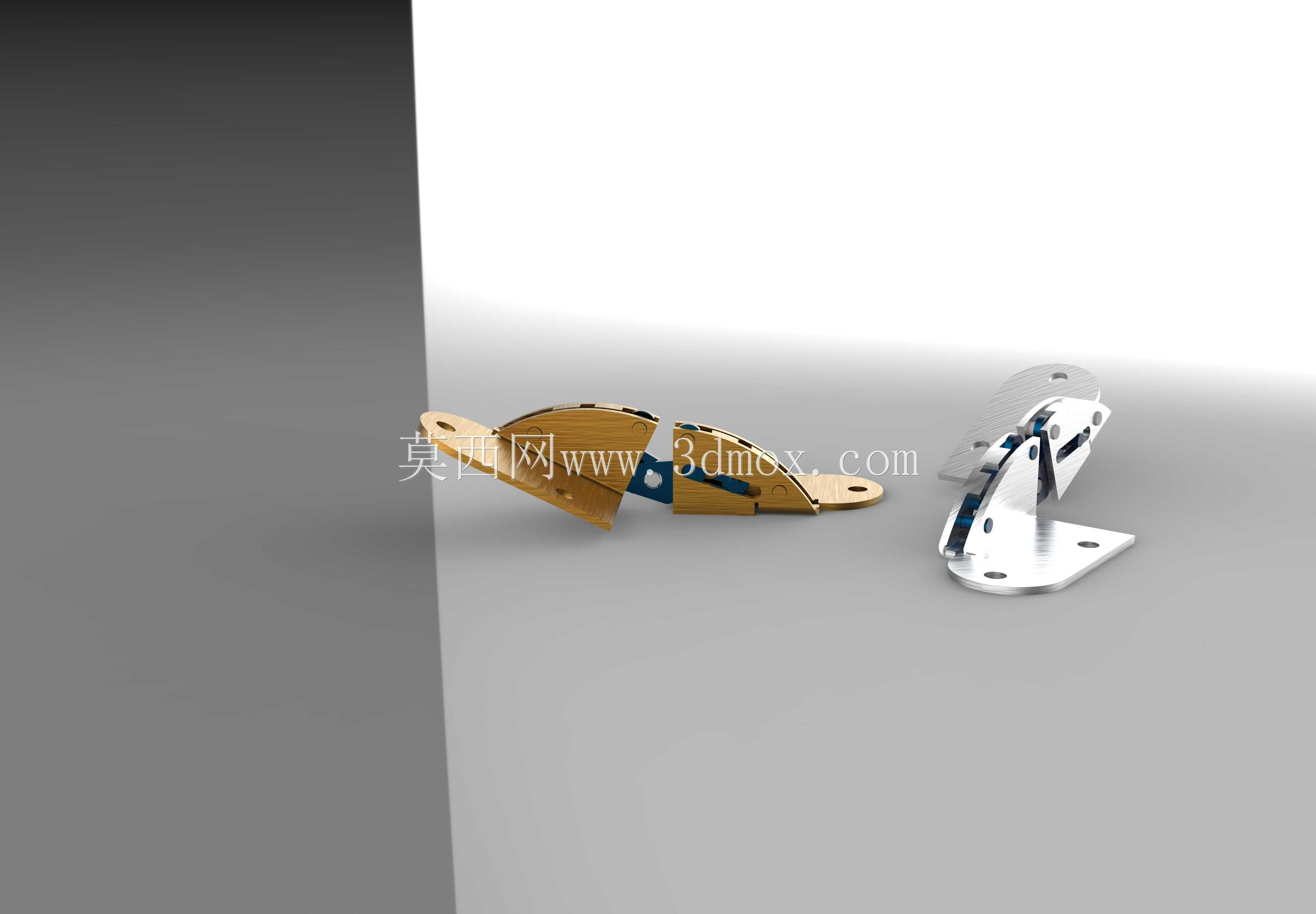

　　这类折叠铰链常应用在需要实现部件翻转、折叠收合的设备结构中，小到消费电子的翻盖支撑、便携设备的折叠支架，大到工业设备的检修门开合、小型工装的折叠限位结构，都能见到这类结构的身影。不同于普通外露式合页，这款铰链采用分体式对称结构设计，转动副内置在两个安装基座内部，安装完成后仅露出贴合安装面的固定翼片，不会在设备外表面突出多余结构，能很好适配对外观平整度有要求的使用场景。从结构设计逻辑来看，这款铰链的两个安装翼片都预留了沉头安装孔，安装时螺丝可以完全埋入翼片平面，不会出现螺丝头刮擦相邻部件的问题；转动部位采用多段曲面贴合的阻尼结构，开合过程中能提供稳定的转动阻力，避免部件在开合过程中出现自由晃动、突然下坠的情况，

　　当转动到预设的最大开合角度时，结构自带的限位面会自动贴合锁止，不需要额外加装限位块。在安装边界上，这款铰链的固定翼片做了圆弧过渡处理，安装时不需要在基材上开设复杂的异形避让槽，仅需要按照孔位预留对应的螺丝过孔即可，两个翼片的安装面处于同一平面时整体厚度控制在极小范围内，适配10mm以上厚度的板材安装场景，不会占用过多设备内部的安装空间。设计过程中特意将转动轴心做了偏置处理，开合过程中翼片的转动轨迹不会超出安装面的外轮廓，避免开合时与相邻的密封胶条、外壳边框发生运动干涉，同时转动配合面预留了合理的间隙公差，即便安装面存在0.2mm以内的平面度误差，也不会出现铰链卡滞、转动不畅的问题。不同于普通冲压成型的薄款合页，

　　这款铰链的主体结构采用等强度设计，受力较大的转动连接部位做了局部加厚处理，固定翼片的受力筋从安装孔位一直延伸到转动副位置，能均匀分散开合过程中产生的弯折应力，长期反复开合也不会出现翼片变形、转轴松旷的问题。在实际选型应用中，这类铰链可以根据使用场景的负载需求调整阻尼片的预紧力，既可以用在需要随时悬停的小型显示屏翻盖结构上，也可以用在小型设备舱门的开合支撑结构上，适配多种需要转动连接的装配场景。
