壁挂式单开门电气控制箱体结构设计

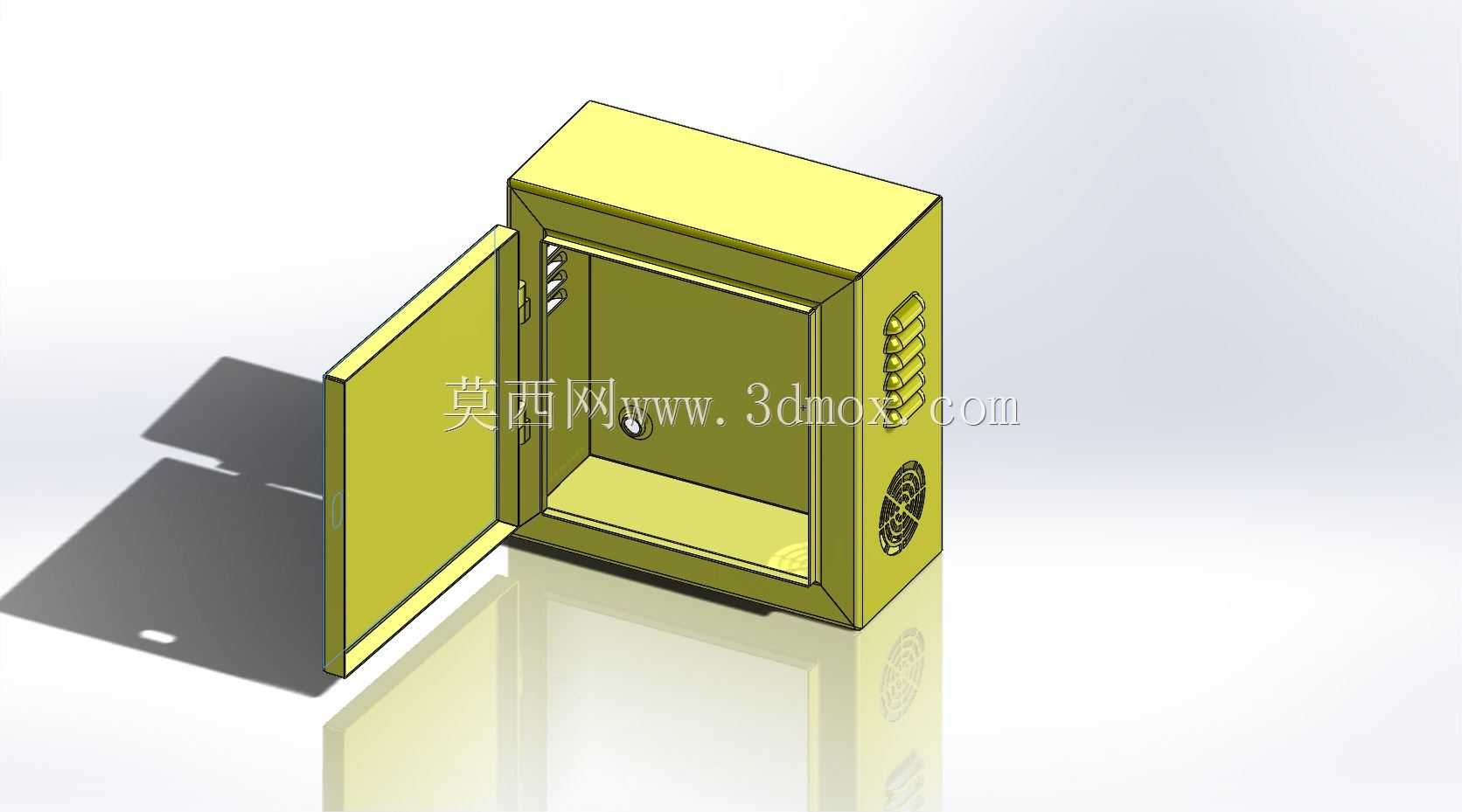

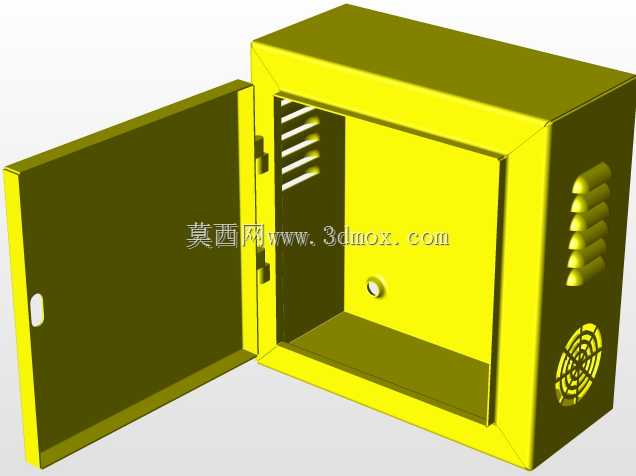

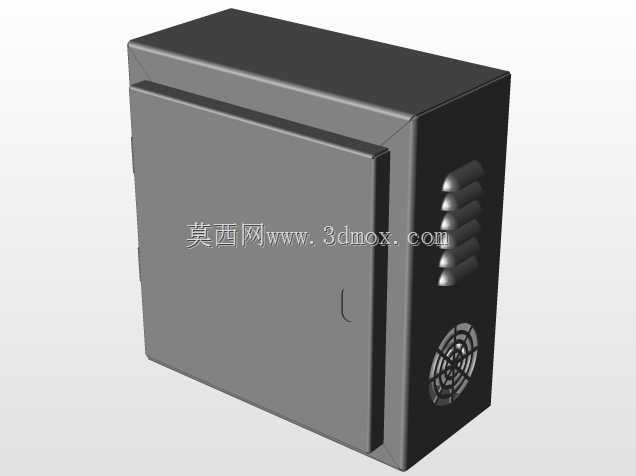

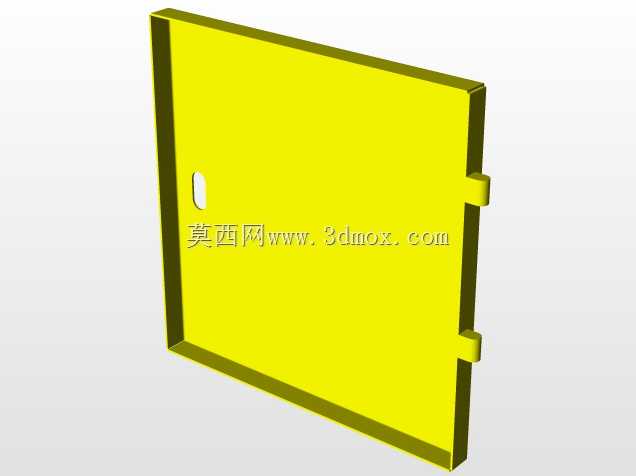

　　这款单开门壁挂式电气箱体，主要面向工业现场低压配电、小型设备控制回路集成、末端信号转接等场景使用，常见于车间工位旁、自动化设备侧装位、楼宇弱电井、户外小型设备站点等安装位置，用来容纳断路器、接线端子排、小型继电器、信号转换模块这类低压电气元件，同时为内部元件提供防尘、防误触、抗轻度外力冲击的防护屏障。从结构设计来看，整体采用等壁厚钣金折弯成型的思路，箱体主体为一体式折弯围边结构，减少拼接焊缝带来的形变与防护短板，门板与箱体主体采用侧边暗藏式合页连接，开合角度可满足常规元件拆装、接线作业的操作空间需求，门板关闭后可通过侧边的锁具结构实现锁紧，避免非运维人员随意开启触碰内部带电部件。箱体侧面预留了标准化的散热通风槽与风机安装位，

　　可根据内部元件的发热功率选择自然通风或者加装轴流风机强制散热，避免密闭空间内热量累积导致电气元件降容或者寿命衰减。箱体背部预留壁挂安装的固定孔位，安装时可直接通过膨胀螺栓固定在墙面或者设备立式支架上，安装边界需要预留出门板全开的操作空间，以及侧面进出线的线缆弯折余量，进出线位置可根据现场布线需求在箱体上下或者侧面开孔加装格兰头，满足不同方向的线缆引入引出需求。内部预留了通用安装底板的固定点位，安装底板可采用镀锌钢板或者绝缘板材质，电气元件可直接通过导轨或者螺丝固定在底板上，布线时可沿着箱体内部的围边预留走线空间，强弱电线路可分侧排布减少信号干扰。门板内侧可根据需求粘贴元件标识或者线路图卡槽，方便运维人员快速核对回路信息。

　　箱体的折边位置均做了圆角钝化处理，避免加工、安装、运维过程中割伤操作人员，门板与箱体的贴合位置预留了密封胶条的安装槽，若应用在多尘、潮湿的户外或者车间场景，可加装发泡密封胶条提升防护等级，满足IP54及以下的防护需求。整体结构没有冗余的复杂曲面，全部采用常规钣金加工工艺即可实现量产，折弯、冲压、焊接工序均为通用钣金厂常规加工能力，无需特殊开模，加工成本可控，同时结构强度可满足常规工业场景的使用需求，在安装时需要注意箱体的承重上限，壁挂安装的墙面需要具备足够的承载能力，避免满装元件后出现坠落风险，进出线开孔完成后需要做好封堵，避免粉尘、水汽从开孔位置进入箱体内部影响元件运行稳定性。
