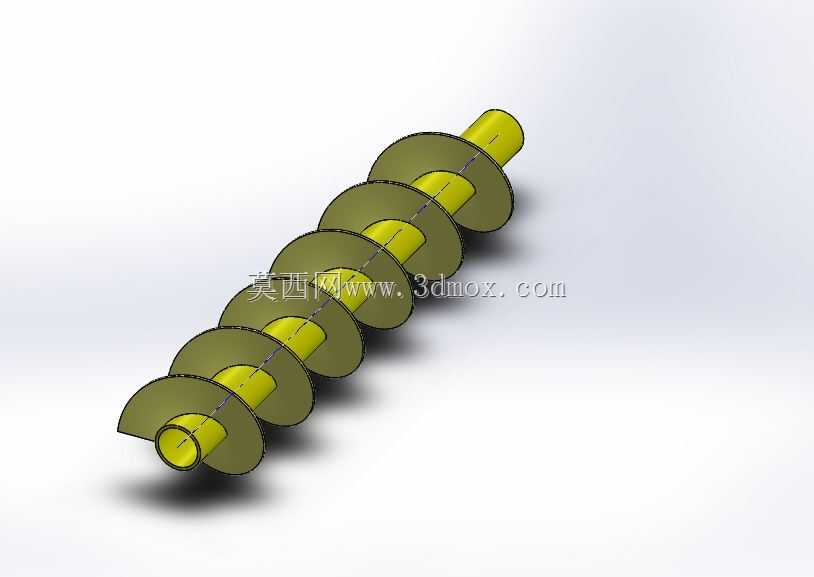

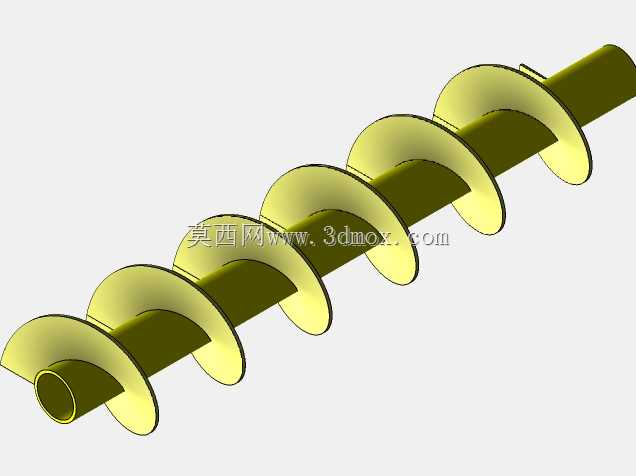

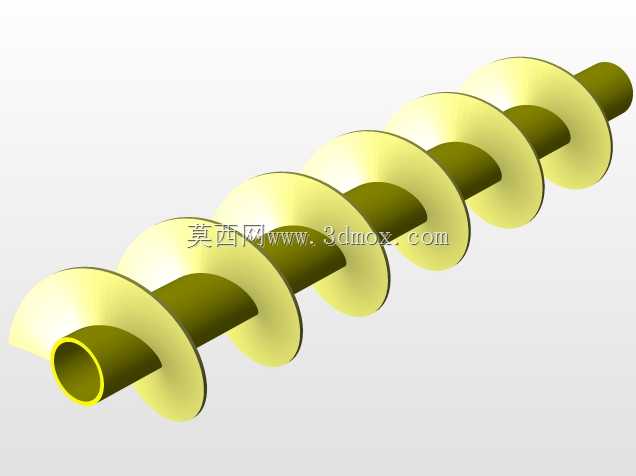

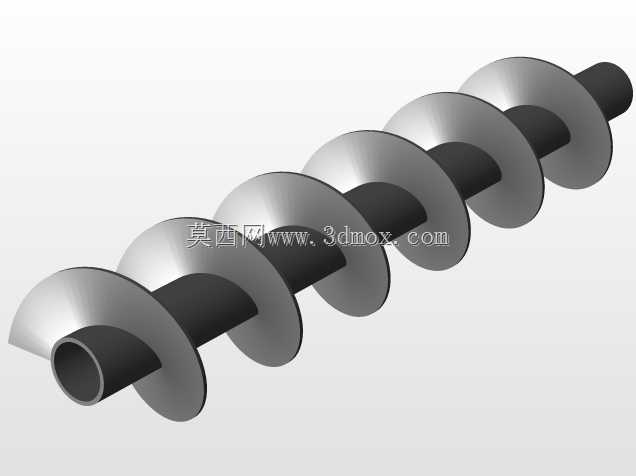

等径轴段分段式螺旋输送绞龙结构

　　该螺旋构件主要应用于散状物料的连续输送场景，常见于粮食加工、粉体配料、污水处理排泥、小型颗粒物料上料等工况中，作为螺旋输送机的核心做功部件，依靠轴体带动螺旋叶片旋转时产生的轴向推力，推动料槽内的物料沿轴向移动，完成水平、小倾角状态下的物料转运作业。设计阶段首先确定核心输送参数，根据常规输送量匹配轴体直径与叶片外径的比例，叶片采用等螺距分段排布，每段叶片与中心轴同轴焊接固定，相邻叶片间预留均匀的轴向间隙，避免物料卡滞的同时保证推送过程的连续性，叶片边缘做等厚处理，减少与料槽内壁的摩擦损耗，同时降低旋转过程中的动不平衡量。中心轴采用等直径圆轴结构，两端预留安装轴颈，可适配标准带座轴承的安装尺寸，

　　安装时需保证轴体的同轴度公差控制在合理范围，避免长轴运转时出现挠曲变形，叶片与料槽内壁的单边间隙控制在3-5mm，既防止间隙过大造成物料残留，也避免间隙过小导致运转剐蹭。从结构特性来看，分段式的叶片设计相比整体轧制螺旋，加工难度更低，单段叶片磨损后可单独更换，降低后期维护成本，叶片表面做圆滑过渡处理，减少物料粘附，适合输送粉状、小颗粒状的非粘性物料，在短距离输送场景中，该结构无需额外的张紧机构，整体安装边界紧凑，轴向长度可根据实际输送距离灵活调整，轴端可直接连接减速电机输出端，传动链路短，动力损耗更低。建模过程中优先保证螺旋线的导程精度，每段叶片的螺旋起始角保持一致，避免拼接处出现台阶面影响物料推送流畅度，

　　轴体上的叶片焊接位置做定位凸台设计，方便加工时的叶片定位装夹，减少焊接变形带来的尺寸偏差，两端轴颈处预留键槽位置，可适配平键传动连接，保证扭矩传递的可靠性。实际应用中，该结构可根据输送物料的磨琢性调整叶片厚度，输送磨琢性较强的物料时可在叶片边缘堆焊耐磨层，输送易结拱物料时可适当加大螺距，提升物料的通过性，整体结构无复杂异形构件，加工工艺成熟，装配难度低，适合各类中小型螺旋输送设备的配套使用。
