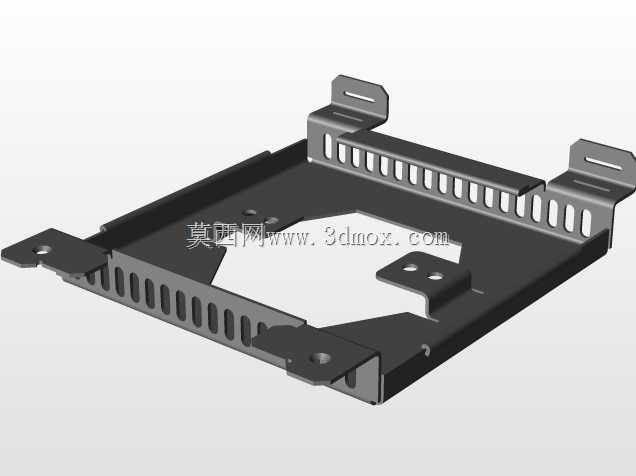

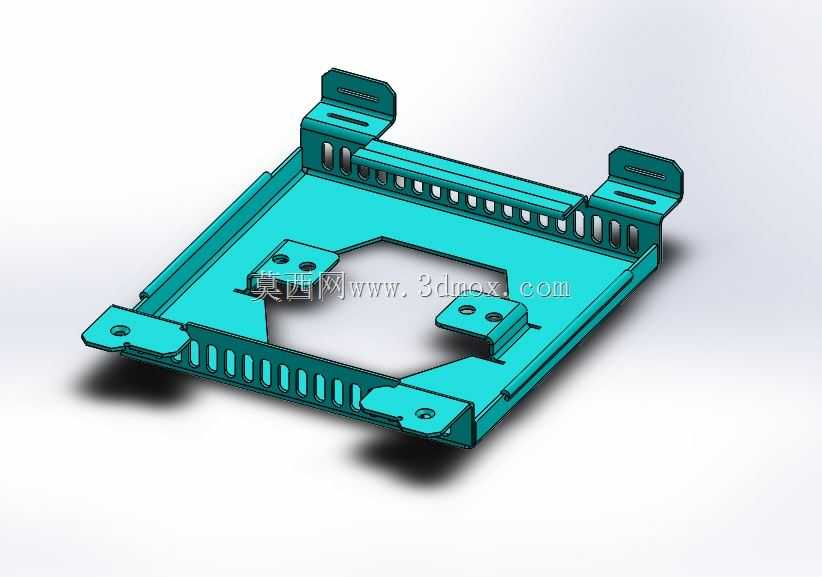

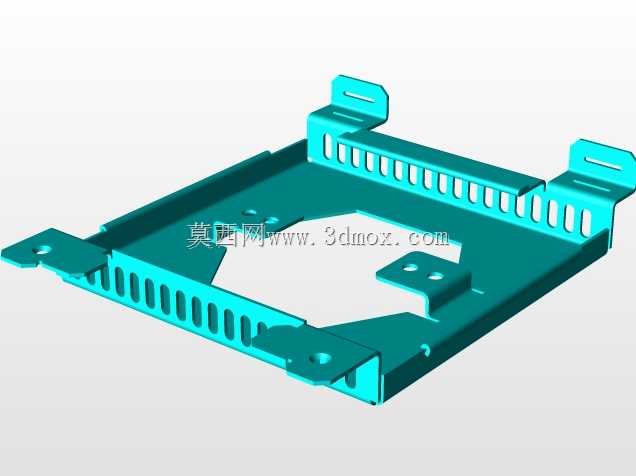

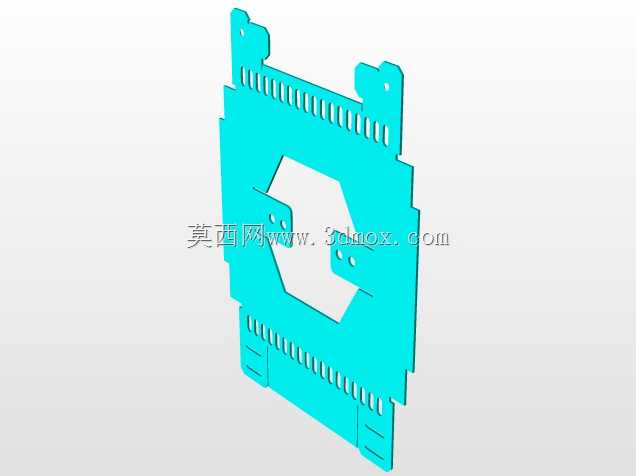

这款钣金托架主要应用于通讯类电子设备的内部腔体,作为核心功能模块的承载固定结构使用,常见于机架式通讯终端、工业级交换设备、嵌入式信号处理单元的内部装配环节,用来承托PCB功能板、小型电源模块或者信号转接组件,避免内部模块在设备运输、运行振动过程中出现移位、引脚脱焊或者接插件松脱的问题。从结构设计来看,整体采用一体冲压折弯成型工艺,基材选用常规冷轧钢板,表面做电镀彩锌处理来提升防锈抗腐蚀能力,适配通讯设备内部长期通电的温湿度工作环境。托架主体为平板承载基底,中部开设的异形镂空区域一方面是为了避让下方模块的凸起元件、散热鳍片或者接插件出线位,另一方面也能减少钣金件整体重量,同时给模块底部留出空气对流的散热空间,
避免密闭空间内热量堆积影响元件工作稳定性。基底四周延伸出的折弯安装耳分为两类,两侧向上折弯的带长圆孔耳位用于和设备机箱的内部立柱连接,长圆孔的设计可以吸收钣金加工的公差累积,装配时可以微调托架的前后安装位置,避免孔位错位导致装配卡滞;基底平面上分布的四个带孔凸台,是直接用来固定被承载模块的安装位,凸台做了压铆凸包处理,不需要额外焊接螺母,直接用螺丝就能完成模块锁紧,凸台的高度刚好留出模块底部和钣金平面的间隙,防止模块底部焊点直接接触金属板造成短路。四周侧边排布的连续条形通风孔,顺着设备内部风道的走向设置,能够让冷却气流顺着孔位穿过托架区域,带走承载模块工作时产生的热量,同时连续的孔位也能抵消部分钣金折弯带来的应力变形,
让托架平面的平面度控制在合理范围内,避免安装后模块出现翘曲。在安装边界上,托架整体的外围尺寸完全适配标准1U机架式设备的内部腔体宽度,两侧安装耳的孔位间距匹配通用通讯机箱的立柱安装孔距,不需要额外改孔就能直接适配常规机箱的内部安装点位,折弯边的高度控制在12mm以内,不会占用过多的机箱内部垂直空间,给上下层的其他模块留出足够的装配间隙。设计阶段充分考虑了冲压工艺的可行性,所有折弯位置都预留了合理的折弯半径,没有出现锐角折弯或者工艺死角,所有开孔的边缘都做了去毛刺处理,避免装配时划伤操作人员或者破坏线缆的绝缘层,安装耳的根部做了小三角加强筋结构,提升折弯位置的结构强度,在承受模块重量时不会出现折弯变形或者耳位断裂的问题。
