通讯设备用双安装位折弯钣金支撑构件

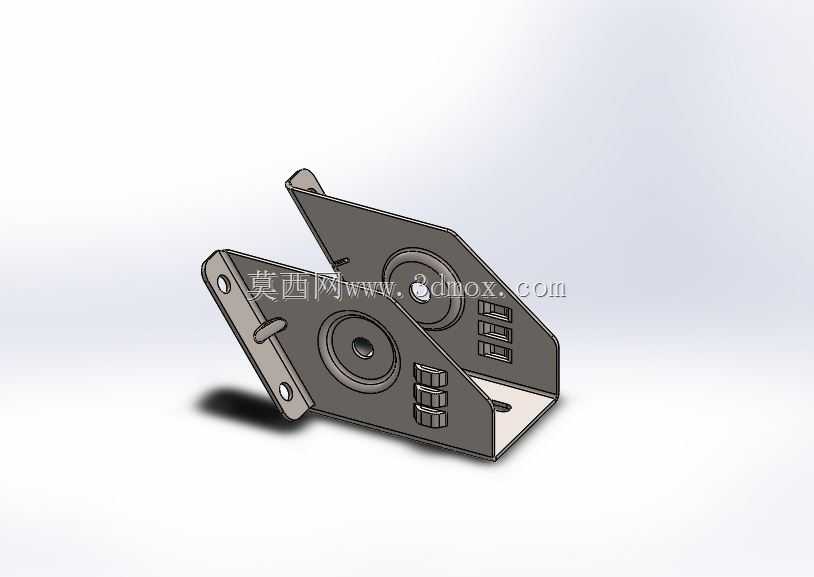

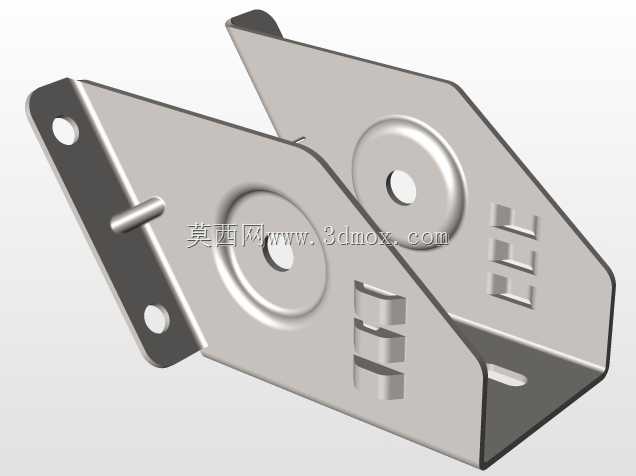

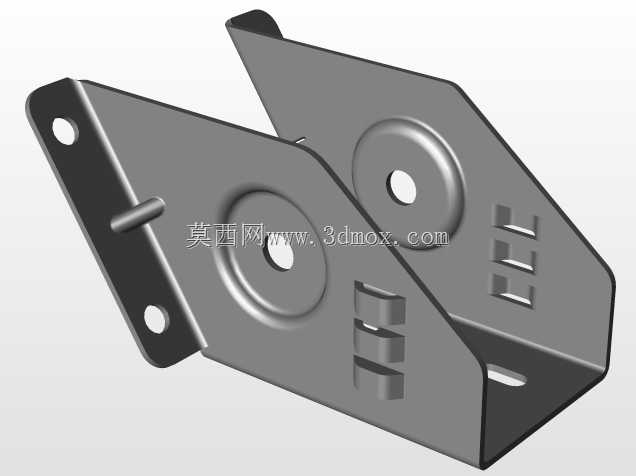

　　这款钣金支撑构件主要应用于小型通讯终端、便携电子设备的内部结构固定场景，在手持类通讯设备的内部装配环节，这类构件承担着核心功能模块的定位、承重与隔振作用，是设备内部结构中连接外壳与功能主板的关键承载件。从结构设计来看，构件采用一体化折弯成型工艺，整体为L型弯折构型，两个互相垂直的安装平面上分别设置了圆形定位沉台与多组条形卡槽，沉台结构用于贴合固定圆形功能模组，比如通讯模块的屏蔽罩或者发声单元基座，卡槽则用于卡装排线、小型插接件，避免设备在晃动、跌落工况下出现线束移位、接插件松脱的问题。构件侧边延伸出带安装孔的固定耳，孔位做了翻边强化处理，既可以通过螺丝与设备主框架锁紧，翻边结构也能提升孔位的抗撕裂强度，

　　应对反复拆装或者长期振动带来的应力集中问题。设计阶段优先考虑了钣金加工的工艺可行性，所有折弯内角都匹配了常规钣金冲压的最小折弯半径，避免折弯处出现材料开裂、减薄超差的问题，两个安装平面的平面度公差控制在0.1mm以内，保证功能模块安装后不会出现偏斜，影响信号传输或者装配精度。安装边界方面，构件整体占用空间紧凑，垂直弯折的两个边长度比例适配手持通讯设备的内部腔体转角位置，不会与周边的电池仓、按键结构产生干涉，构件边缘全部做了压毛边处理，避免装配过程中划伤操作人员或者划破内部线束绝缘层。在实际使用场景中，这类钣金件除了基础的承载固定作用，还能通过自身的金属材质为内部电路提供一定的电磁屏蔽效果，减少外界信号对通讯模块的干扰，

　　同时折弯形成的腔体结构可以预留出少量散热空间，帮助功能模块在长时间工作时散出热量。设计时没有设置多余的冗余结构，在保证结构强度的前提下尽可能做了轻量化处理，板材厚度选用适配手持设备重量控制要求的规格，既不会因为板材过薄导致安装后出现形变，也不会因为板材过厚增加设备整体重量，影响手持使用的手感。构件上的多组凸包结构除了定位作用，还能提升钣金平面的抗弯折刚度，减少长期使用后平面出现翘曲变形的概率，所有结构特征都可以通过常规的冲压、折弯工序一次加工完成，不需要额外的焊接或者二次机加工，能够有效控制批量生产的加工成本，适配通讯类产品大批量快速装配的生产节奏。
