大推力电动线性直线驱动执行装置

　　这款电动线性执行装置，核心是将电机的旋转运动通过内置传动副转化为推杆的直线往复动作，在各类需要直线推拉、升降、位移调节的工业场景中应用十分广泛。从自动化生产线的工位挡停、工装夹具的夹紧松脱，到智能家居的电动开窗、升降桌驱动，再到医疗设备的体位调节、农用机械的部件位姿调整，甚至特种车辆的舱门启闭，都能见到这类执行部件的身影，相比气动、液压驱动方案，它不需要配套气源、液压站等复杂外围管路，布线即可使用，维护成本更低，部署灵活度更高。

　　从结构设计逻辑来看，这款执行器采用驱动电机侧置平行布局，电机筒与主推杆筒体平行排布，通过内置齿轮组完成动力传递，这种布局相比同轴直连结构，能在相同行程参数下压缩整体轴向安装长度，适配安装空间局促的使用场景。两端的铰接安装座预留了标准销轴安装孔，安装时可通过销轴完成与设备机架、被驱动部件的铰接连接，允许一定范围内的安装角度偏差，抵消装配过程中产生的位置误差，避免推杆运行过程中出现卡滞、别劲的问题，降低安装调试的精度要求。

　　性能层面，这款执行器可输出最高1500N的推拉力，不管是推压载荷还是牵拉载荷都能达到一致的出力水平，不会出现推拉力不对称的问题。行程覆盖50mm到300mm区间，可根据实际使用的位移需求选择对应规格，不用额外做行程裁切改造。供电支持12V与24V两种直流电压等级，可直接对接工业设备常用的低压直流供电系统，也能适配车载、户外储能等移动供电场景。防护等级达到IP66与IP69K水平，可在多尘、潮湿甚至有高压水冲洗的工况下稳定运行，工作温度覆盖-40℃到85℃区间，不管是北方冬季户外低温环境，还是设备附近的高温作业区域，都能保持稳定的动作输出。空载状态下运行速度最高可达45mm/s，双周期工作占比25%，可满足间歇式往复动作的使用需求，不会因为持续长时间工作出现电机过热烧损的问题。

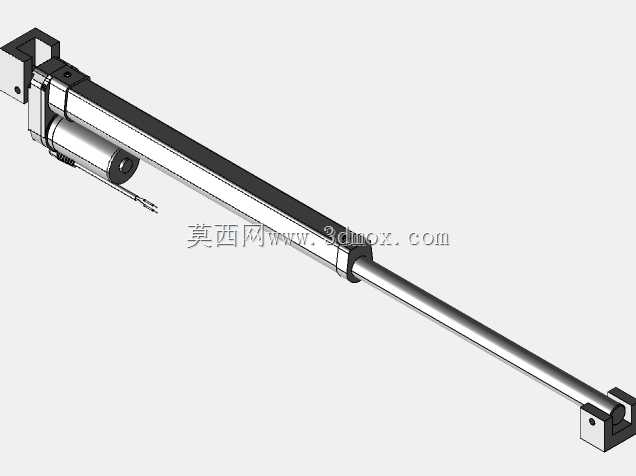

　　建模过程中，完整还原了执行器的所有外部结构细节，包括电机尾部的出线端、筒体上的安装固定位、推杆端部的连接结构，各部件的装配间隙都按照实际产品的公差要求做了预留，可直接用于设备整体装配的干涉检查、安装位模拟，也能作为选型阶段的三维参考，核对安装边界尺寸是否适配现有设备的安装空间，避免选型失误导致的安装干涉问题。
