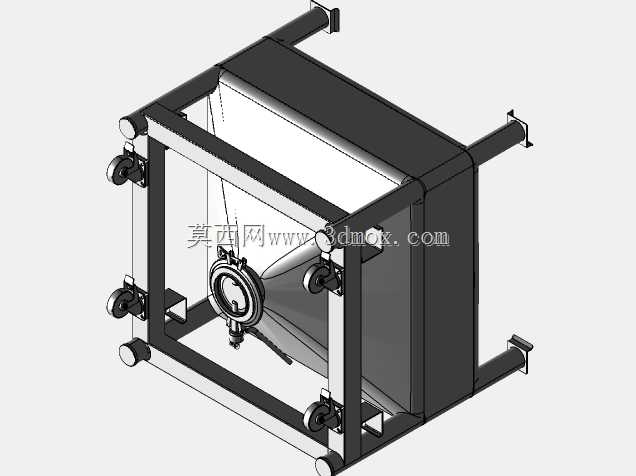

400L中型框架式散装储运料仓结构

　　该款400L容积的散装集装设备，主要面向车间工序间物料周转、短途散装物料转运、仓储暂存等工业场景，适配颗粒状、粉状、低粘度流体类工业物料的盛装与转运需求，可配合叉车、手动液压搬运车完成工位间的快速调运，也可通过框架顶部的吊装结构实现跨区域的吊装转运，适配生产车间、原料仓库、成品暂存区等多场景的物料流转需求。从结构设计来看，整体采用外框架加内衬容腔的组合式结构，外部方形金属框架采用标准型材拼接焊接成型，框架底部预留标准叉车位，同时底部四个角位设置可调支撑脚轮安装位，既可以满足固定工位的静置存放需求，也可加装脚轮实现短距离人工推移，框架侧边设置的快装锁紧结构，可实现内衬容腔的快速拆装更换，适配不同物料类型的盛装切换需求，

　　避免不同物料交叉污染。容腔部分采用锥底出料设计，底部配置大口径快装卸料阀，卸料时可通过阀门开度控制物料出料流速，锥底结构可最大限度减少容腔内部的物料残留，降低物料清理的工作量，容腔与外框架之间设置缓冲减震垫，可减少转运过程中颠簸对容腔焊缝的冲击，提升整体结构的使用寿命。设计过程中优先考虑了安装边界与适配性，整体外轮廓尺寸适配标准货运托盘的摆放尺寸，可实现多层堆叠存放，提升仓储空间利用率，框架的外部连接点位均采用统一规格的标准紧固件，后期维护更换配件无需定制加工，降低运维成本。框架的受力结构经过受力校核，满载状态下框架的形变量控制在允许范围内，避免长期满载存放出现框架变形问题，侧边的吊装点位做了加强焊接处理，

　　可承受满载状态下的吊装载荷，避免吊装过程中出现结构脱落风险。在实际使用中，该设备可对接上游的自动出料工位，也可配合下游的投料设备完成定量投料，容腔顶部设置可开合的密封进料口，可减少物料存放过程中的粉尘外溢，同时避免外界杂质落入物料中影响物料品质，整体结构无卫生死角，清理时可直接通过顶部进料口和底部卸料口完成内部冲洗，适配有清洁要求的生产场景。
