带侧装平面柱状磁吸组件结构设计

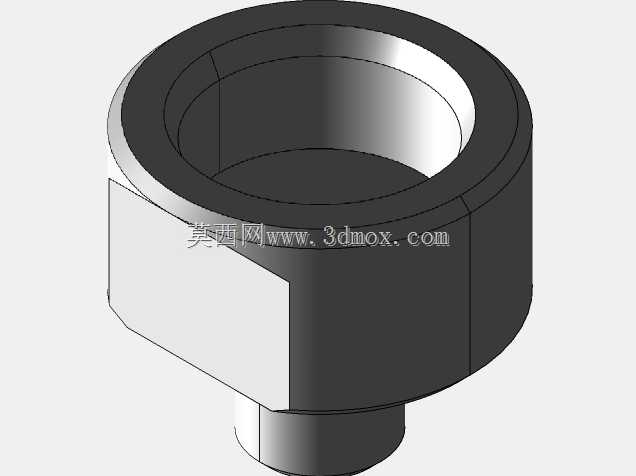

　　这款带侧装平面的柱状磁吸组件，在自动化产线定位、工装夹具快换、小型通讯设备舱门吸合场景中有着极高的适配性，区别于常规环形磁钢的全圆柱外形，其侧部铣出的定位平面是整个结构设计的核心巧思。从实际装配逻辑来看，常规环形磁铁装入安装孔后，容易受设备运行振动影响发生周向转动，长期使用会出现磁吸力面偏移、配合间隙变大的问题，而侧部平面的设计，可直接与安装基座上的紧定螺钉、定位销形成防转配合，无需额外加工复杂的限位槽，就能将磁件的周向窜动完全限制，大幅降低装配环节的加工成本与调试时长。

　　从功能特性上看，该组件采用环形中空的主体结构，中空区域可直接穿设定位销、走线或者容纳配套的导磁顶柱，既可以实现端面的轴向磁吸固定，也能配合导磁件形成闭合磁路，减少磁通量的外泄，相比同体积的实心磁钢，在同等吸附力要求下能减少近两成的磁材用量，同时中空结构也给安装时的同轴度调整留出了足够余量，安装时可先将磁件套入定位导柱，调整侧平面与基座定位面贴合后再锁紧固定，无需反复校准磁件的端面平行度。

　　从安装边界与尺寸适配角度，该磁件的主体圆柱段外径与常规安装孔采用基孔制间隙配合，侧平面到圆柱中心的尺寸公差控制在IT7级，能适配多数现有工装的磁件安装位，无需对原有安装基座做大规模改造；下部延伸的小直径柱状段，可直接嵌入安装基座的沉孔内，形成轴向的第二重定位，避免磁件受侧向拉力时从安装孔脱出。在实际工况使用中，这类磁件常被用在小型通讯设备的翻盖吸合结构上，侧平面可与翻盖内部的塑胶筋位贴合，防止翻盖开合过程中磁件转动导致吸合位置偏移，同时环形中空结构可让设备的信号馈线从中穿过，不会额外占用设备内部的布线空间；在自动化工装的快换场景中，该磁件可嵌入夹具基板的定位孔内，侧平面配合基板上的凸台防转，实现夹具模块的快速磁吸对接，对接重复定位精度可控制在0.1mm以内，完全满足小型零件装配、检测工位的快换需求。

　　设计过程中也充分考虑了磁件的受力特性，侧平面的铣削深度控制在磁件壁厚的三分之一以内，既保证了防转定位的接触面积足够，又不会过度破坏磁件的环形结构强度，避免磁件受冲击时出现开裂；磁件的上下端面均做了微小的倒角处理，装配时不会刮伤安装孔的内壁，也能减少磁件边角崩碎的概率，适配工业场景下频繁拆装的使用需求。
