砖厂生产线用砖块堆垛机架结构设计

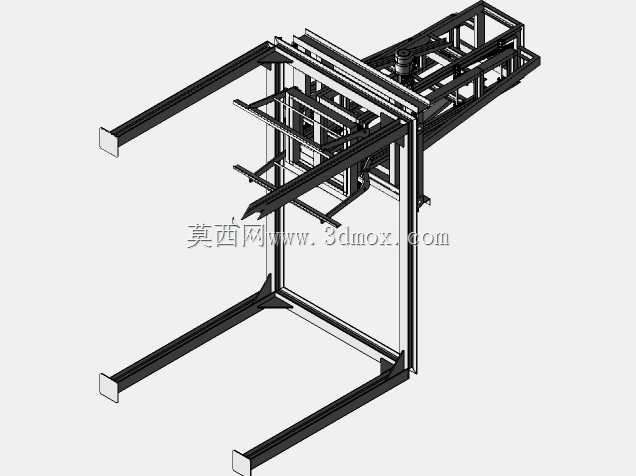

　　这套堆垛结构主要面向实心砖、空心制砖生产线的后端码垛工位，适配原料砖、煤矸石砖、页岩砖、粉煤灰砖等多种成型砖坯的转运堆码作业，可直接对接制砖机出料工位，替代人工完成重负载砖垛的规整码放，适配常规交流电机驱动的自动化产线节拍，大幅降低制砖环节的人工搬运强度。从结构设计逻辑来看，整体采用龙门跨架式布局，两侧纵向支腿作为主要承重载体，上方架设横向平移导轨梁，中部搭载可沿X、Z两轴运动的夹取执行机构安装位，框架主体采用标准矩形型钢焊接拼接，所有受力节点均做加劲肋补强，可承受满负载夹取砖垛时的偏载冲击，避免长期往复运行出现结构形变。安装边界方面，两侧支腿的外伸支撑脚需匹配砖窑出料段的输送线宽度，跨距预留足够的输送通道与砖垛临时存放空间，

　　纵向导轨的行程覆盖从出料工位到码垛工位的全段移动距离，Z向升降行程适配常规1.2米到1.8米高度的砖垛码放需求，安装时需保证两侧导轨的平行度公差控制在每米0.5毫米以内，避免平移过程出现卡滞。功能特性上，框架预留了驱动电机、传动链轮、导向滑块的标准安装位，夹取机构的连接法兰可适配不同规格的砖夹，可根据单批次砖坯的尺寸调整夹取范围，平移与升降动作的限位块均做了缓冲设计，减少启停瞬间的刚性碰撞。实际应用场景中，该结构可直接整合进现有制砖生产线的自动化改造方案，无需大幅改动原有输送线布局，框架的模块化分段设计也方便现场运输与吊装，所有型材的选型均经过负载校核，可适配日产10到15万块标准砖的产线产能需求，

　　运行过程中框架的振动幅度控制在合理区间，保证夹取砖坯时的定位精度，避免砖坯掉落破损。设计过程中充分考虑了砖厂生产环境的粉尘特性，所有导轨安装面均预留了防尘护板的安装位置，传动部件的安装位做了抬高处理，减少积尘对运动部件的磨损，整体结构无冗余设计，在保证结构强度的前提下尽可能控制自重，降低驱动系统的负载功率要求。
