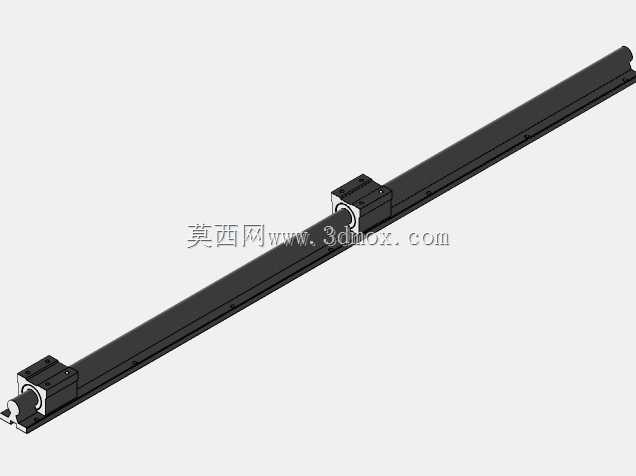

TBS25-1250mm长线性支撑导轨结构

　　这款长度1250mm的TBS25规格支撑导轨，是直线传动场景里应用极广的基础导向部件，在各类自动化输送工位、精密检测设备滑台、机床进给轴改造、非标工装定位机构中都能见到同类型结构的身影。从实际使用场景来看，这类带支撑结构的线性导轨，相比光轴搭配直线轴承的简易导向方案，抗扭刚性更强，能承受一定的倾覆力矩，在滑台搭载负载做长行程往复运动时，不会因为悬臂受力出现导向卡顿、精度偏移的问题，尤其适合行程超过1米、负载安装面距离导轨安装基准有一定高度的设备布局。

　　从结构设计逻辑来看，导轨本体采用冷拉型钢做基础胚体，滚道面经过高频淬火后精磨处理，表面硬度能满足长期往复滚动摩擦的损耗要求，配套的滑块内部集成了循环滚珠列，预压等级可以根据使用场景调整，轻预压状态下运行阻力小，适合高速往复的移栽工位，中预压状态下刚性更好，适合有切削负载的加工工位。导轨两端设计有密封端盖，能阻挡车间环境里的切削碎屑、粉尘进入滚道内部，延长维护周期，滑块侧面预留了油嘴安装位，日常维护时可以直接注入润滑脂，不需要拆解滑块结构。

　　安装边界方面，这款导轨的截面宽度对应25规格的通用安装尺寸，安装孔位间距符合行业通用标准，设备改造时可以直接替换同规格的其他品牌导轨，不需要重新加工安装底板的孔位。1250mm的有效行程，能覆盖大多数中小型自动化设备的直线运动需求，导轨两端可以根据安装需求加装限位挡块安装孔，配合滑块上的限位触发片，就能实现行程两端的硬限位与软限位触发，不需要额外设计复杂的限位支架。在实际选型搭配时，单根导轨可以根据负载重量、运动速度配置1-2个滑块，大负载场景下可以平行布置两根导轨，通过调整安装面的平行度保证运行顺畅度，安装时需要先校准导轨基准面与设备运动方向的平行度，再逐步拧紧安装螺栓，避免强行装配导致导轨变形，影响运行精度与使用寿命。这类支撑导轨的导向精度可以满足大多数工业场景的定位需求，不需要额外做复杂的导向补偿结构，能大幅简化非标设备的传动结构设计工作量。
