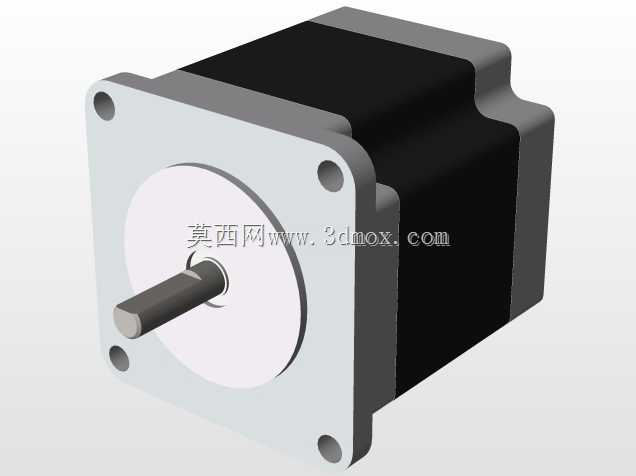

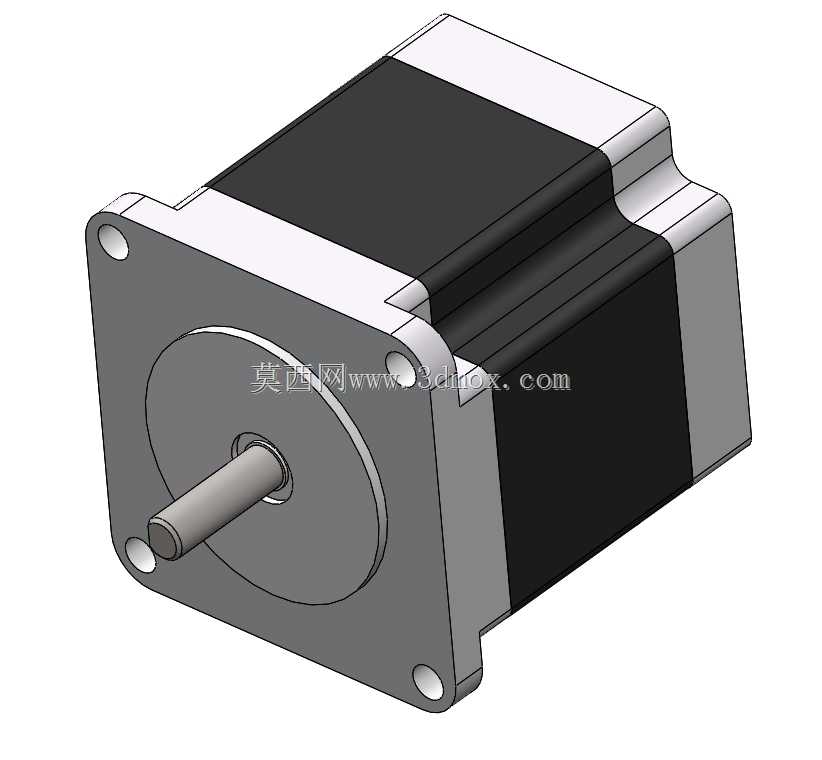

60系列方形法兰混合式步进电机结构设计

　　这款步进电机的结构设计围绕常规工业自动化场景的安装适配需求展开，方形安装法兰采用四边带沉头安装孔的布局，孔位间距匹配市面主流60系列步进电机的安装规范，可直接替换同规格老旧设备上的故障电机，无需额外修改安装板的孔位加工尺寸，能大幅降低设备维护阶段的改造成本。输出轴采用单出轴D型切边结构，切边位置严格对齐法兰定位基准，配套同步轮、联轴器等传动件时可直接通过顶丝锁紧，无需额外加工键槽，既保证扭矩传递过程中无相对滑动，也能缩短装配环节的对中调整时间。

　　从实际应用场景来看，该结构可覆盖桌面级数控雕刻机的XYZ轴进给驱动、小型传送带的定距输送、3D打印设备的挤出与运动轴驱动、教学类机器人关节的动力输出、小型自动化点胶设备的位移驱动等多个场景，这类场景普遍对电机的低速扭矩输出稳定性、步距角精度有较高要求，同时需要电机在频繁正反转切换的工况下无失步、无明显共振区。设计阶段特意将电机机身的叠片厚度控制在常规适配区间，既保证额定扭矩输出能覆盖0.8N·m到2.2N·m的常用负载区间，也不会因为机身过长导致设备内部安装空间不足，机身外壳采用拉铝型材搭配黑色氧化涂层，兼顾散热效率与装配过程中的抗磕碰性能。

　　后端出线位置采用标准的四相接线布局，线序标识清晰，匹配市面上绝大多数两相步进驱动器的接线定义，接线端预留足够的线缆弯折空间，不会出现安装后线缆被端盖挤压破损的问题。前端盖与机身的配合面采用止口定位结构，装配时可保证前后轴承的同轴度控制在0.02mm以内，有效降低电机高速运转时的径向跳动，延长输出端轴承的使用寿命。端盖的轴承室采用过盈配合设计，装配时无需额外涂胶即可固定轴承外圈，避免电机长时间运转后轴承出现外圈跑位的问题。考虑到部分设备安装时需要搭配减速箱使用，前端输出轴的轴伸长度、轴径尺寸均匹配同规格行星减速箱的输入孔要求，无需额外加工转接轴即可直接组装成减速步进电机组件，适配需要低转速大扭矩输出的传动场景。整体结构没有多余的冗余设计，所有尺寸边界都严格遵循行业通用安装规范，不管是做新设备的动力选型，还是做旧设备的备件替换，都能直接适配，不需要额外做结构修改。
