30x30G型机械结构用工业铝型材截面设计

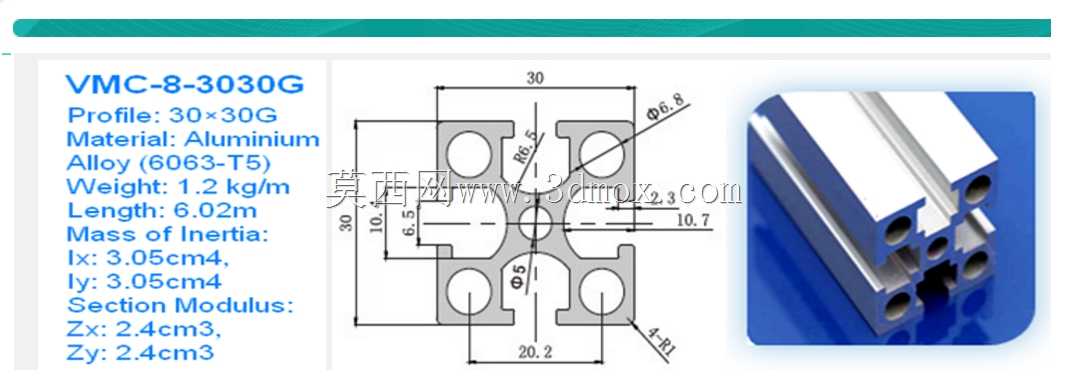

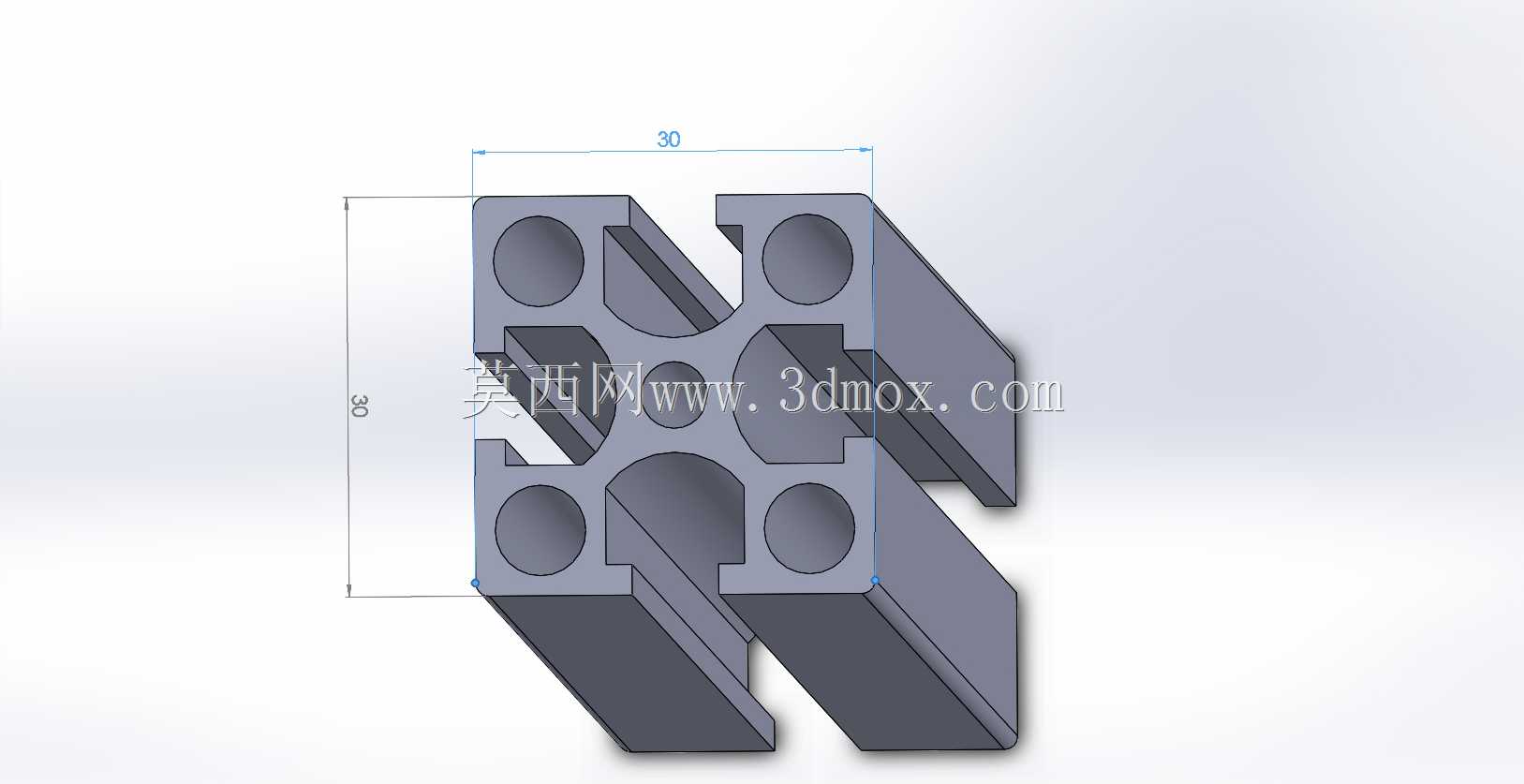

　　这款截面规格为30x30的G型工业铝型材，是轻型自动化设备框架搭建场景中应用频次极高的基础结构件，日常做非标设备选型时，常被用来搭建桌面级3D打印机的运动支撑框架、小型检测工位的防护栏骨架、电子产线的轻型物料挂架，以及实验室小型测试工装的承载基体。从截面结构设计来看，型材四周对称布置的圆形空腔是核心的螺栓安装通道，可适配标准T型螺栓与法兰螺母实现快速装配，无需额外在型材本体上攻丝，能大幅缩短现场组装的工时；中间区域的镂空减重结构，是在保证截面抗弯、抗扭模量满足轻型载荷要求的前提下，尽可能降低型材的单位米重，控制原材料成本与整体框架的自重。截面外侧预留的槽道结构，可直接嵌入标准密封条、有机玻璃板安装压条或者传感器安装滑轨，

　　不需要额外设计转接支架，能减少装配时的零件种类，降低BOM管理难度。做三维建模时，这个截面的尺寸边界需要严格控制，30mm的外轮廓公差要控制在±0.2mm以内，否则多根型材拼接成框架时，会出现相邻型材接缝不齐、安装板无法对位的问题；内部圆形空腔的中心距要和标准紧固件的尺寸匹配，槽道的开口宽度要适配常用的T型螺栓头部尺寸，避免出现螺栓卡滞或者滑出的情况。实际选型应用时，这款型材适合承受静载不超过15kg每延米的场景，搭配对应的角码、端面连接板、脚轮安装座等标准配件，可快速搭建出不同功能的结构框架，相比传统的方管焊接结构，它的装配精度更高，后期调整改造也更方便，不需要焊接、喷漆等工序，组装现场没有明火与异味，符合洁净车间的施工要求。做CNC深加工时，这款型材的壁厚均匀，铣削安装面、攻端面螺纹孔时不容易出现振刀、变形的问题，加工后的平面度可以满足常规传感器、直线导轨的安装基准要求，不需要额外做时效处理，加工周期更短。
