双规格角钢结构装配支撑夹具

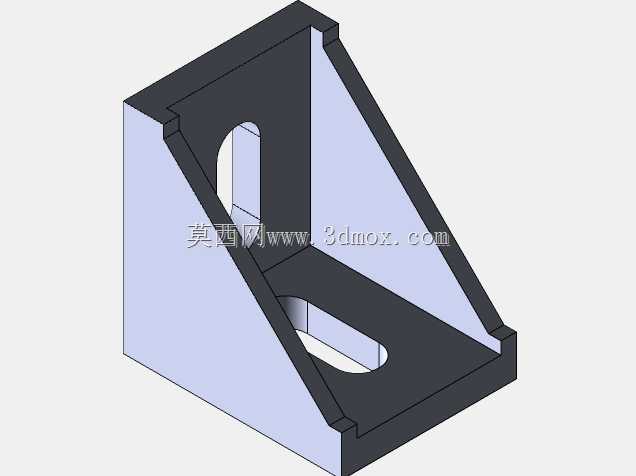

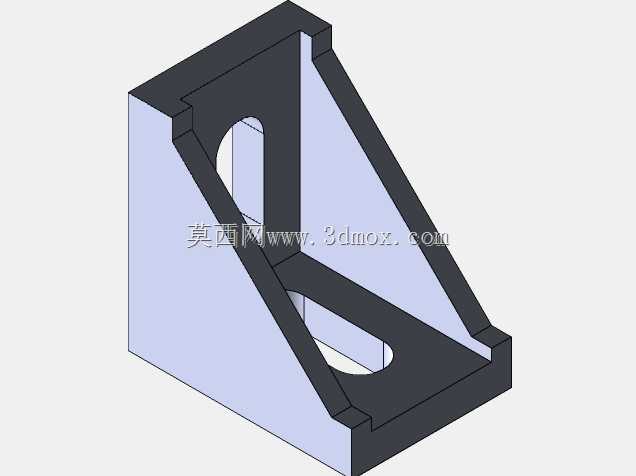

　　在铝型材框架搭建、小型设备机架装配、生产线工位治具安装的现场作业中，这类适配20×20、30×30两种规格角钢的直角支撑夹具，是解决垂直面拼接定位偏差的常用工装。日常做框架组装时，两根角钢垂直对接如果仅靠人工手扶对齐，打螺栓过程中很容易出现角度偏移、贴合面缝隙不均的问题，后续整架拼装会积累尺寸误差，严重时甚至会导致后续安装的面板、功能部件无法对位。这款夹具的设计核心就是针对两种常用规格的等边角钢做适配，两个互相垂直的定位卡槽分别对应两种角钢的截面尺寸，卡槽内侧做了贴合角钢外轮廓的止口，装配时只需要将两根待对接的角钢分别卡入对应卡槽，就能自动保证90度垂直精度，不需要反复用角尺测量调校。

　　夹具的斜向加强筋采用一体化成型结构，筋板上开设的长圆孔是为了适配临时固定的绑带或者快速夹钳，在螺栓锁紧前可以先通过长圆孔穿入紧固件将夹具和角钢临时压紧，避免打紧螺栓过程中角钢移位。考虑到现场装配的操作空间限制，夹具的整体外轮廓做了倒角处理，所有棱边都做了R角过渡，不会在操作时刮划工件表面或者划伤操作人员。从安装边界来看，适配20×20角钢的卡槽深度刚好覆盖角钢单肢的全宽，不会因为卡槽过浅导致定位失效，也不会因为卡槽过深干涉角钢另一侧的拼接面；适配30×30角钢的卡槽预留了0.2mm的装配间隙，即使角钢截面存在轻微的轧制公差，也能顺利卡入不会出现卡滞。

　　不同于焊接类的固定工装，这款夹具可以重复拆卸使用，在多批次小批量的框架装配作业中，不需要针对每一组对接做临时焊接定位，大幅减少了现场打磨、焊后校正的工作量。斜筋的厚度经过受力校核，在人工使用扳手锁紧角钢连接螺栓的受力工况下，不会出现形变导致的角度偏差，两个卡槽的垂直面平面度控制在0.1mm以内，能够满足普通工业铝型材框架、小型设备机座的装配精度要求。实际使用时，既可以单套使用完成单角的定位，也可以多套配合完成整组框架的预定位，待所有连接螺栓全部预紧后再拆下夹具，最终锁紧所有螺栓即可，整个过程不需要额外的测量辅助，能将单角对接的装配时间压缩六成以上，尤其适合非标设备组装、生产线改造这类现场作业场景，能有效降低装配环节的人工调校成本，减少因定位不准导致的返工问题。
