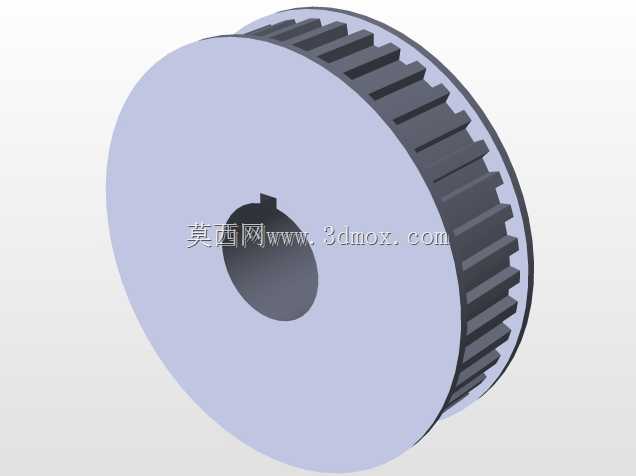

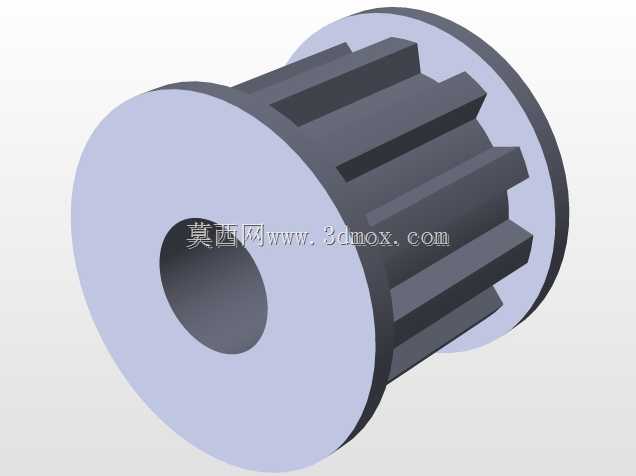

这款带齿槽的传动滑轮,主要适配同步带传动场景,在轻工输送设备、小型自动化生产线、3D打印运动机构、办公自动化设备的动力传递环节都有广泛应用,区别于普通光面滑轮,其外周的轴向齿槽结构能够和同步带的齿形精准啮合,彻底规避传统平带传动容易出现的打滑、传动比失准问题,保障动力输入与输出端的转速匹配精度。从结构设计逻辑来看,整体采用两端带挡边的筒体结构,中间段的齿槽沿筒体周向均匀分布,齿形的齿高、齿距公差控制在适配对应型号同步带的啮合间隙范围内,既不会因为间隙过小导致带体嵌入后摩擦阻力陡增,也不会因为间隙过大出现传动回程误差。两端的圆形挡边直径略大于齿顶圆直径,能够在带体运行过程中起到侧向限位作用,避免同步带在高速往复运动、
负载波动时出现脱带跑偏的故障,无需额外加装带体挡块,简化了安装端的配套结构。中心的通孔为安装轴孔,孔壁的公差按照基孔制过渡配合设计,能够直接适配对应直径的传动光轴,安装时可通过顶丝或者键槽实现周向固定,轴孔的长度与筒体整体长度保持一致,保障和传动轴的接触面积足够,降低长期负载运行下的轴孔磨损速率。在安装边界上,设计时已经充分考虑了配套带轮的中心距调节余量,筒体的径向尺寸不会和周边的机架钣金、走线槽、相邻传动部件产生运动干涉,两端挡边的外侧预留了标准的轴承安装位空间,若需要降低转动阻力,可直接在两侧加装微型深沟球轴承,实现滑轮的从动顺畅转动。实际使用过程中,这类带齿滑轮的传动效率可达98%以上,相比齿轮传动的噪音更低,
不需要额外添加润滑脂维护,适合在洁净度要求较高的生产工位、民用设备内部使用。齿槽的根部做了微小的圆角过渡处理,避免应力集中导致的齿根断裂问题,即便在频繁正反转的启停冲击工况下,也能保持足够的结构强度,不会出现齿形崩缺的失效情况。筒体的壁厚经过受力校核,在额定传动扭矩负载下,径向形变量控制在0.02mm以内,不会因为受力变形导致带体啮合不畅,保障长期运行的稳定性。
