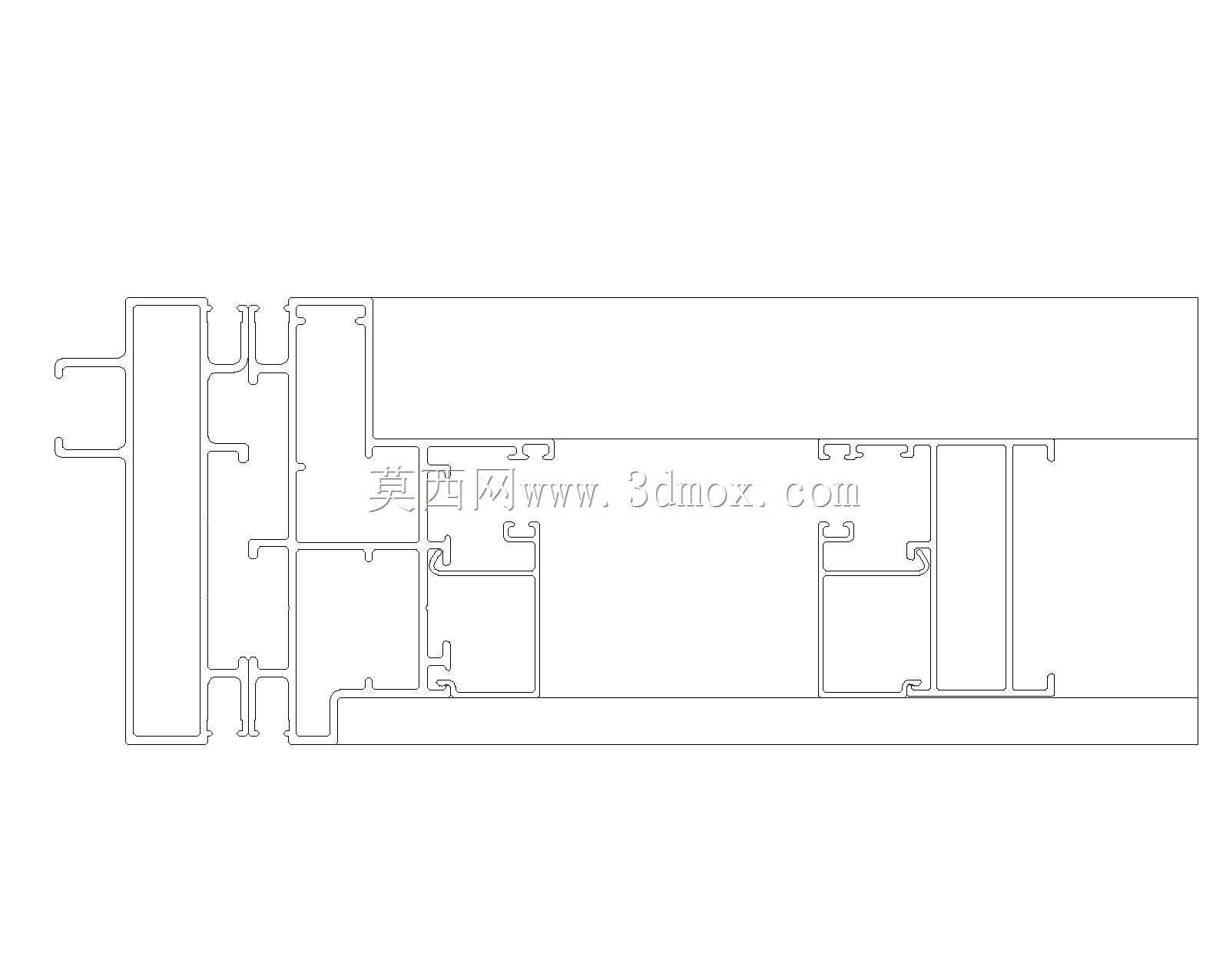

XF95-XF55系列铝合金门窗型材截面结构

　　该组型材截面主要面向民用及商用建筑外窗、室内隔断窗的装配场景，作为窗扇与窗框的主体受力构件，承担窗体结构支撑、密封配合、五金件安装承载的核心作用。从截面结构来看，不同腔室的布局经过针对性设计，外侧腔体预留了密封胶条的安装卡槽，可配合三元乙丙胶条实现窗体闭合后的水密、气密阻隔，减少室外雨水、风沙渗入室内的通道，同时能缓冲窗扇闭合时的刚性冲击，降低开关窗的碰撞噪音。中间的多腔结构一方面通过空腔隔断提升型材的隔热性能，减少室内外热量通过型材传导的效率，另一方面为增强型钢的穿装预留了足够空间，当窗体幅面较大时，可在对应腔体内穿入镀锌钢衬提升整体抗风压性能，避免高楼层安装后型材受风压作用出现挠曲变形。内侧的卡槽结构则用于配套安装压条，

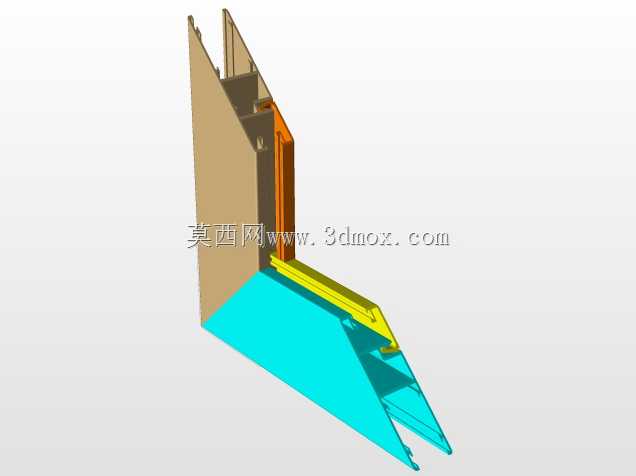

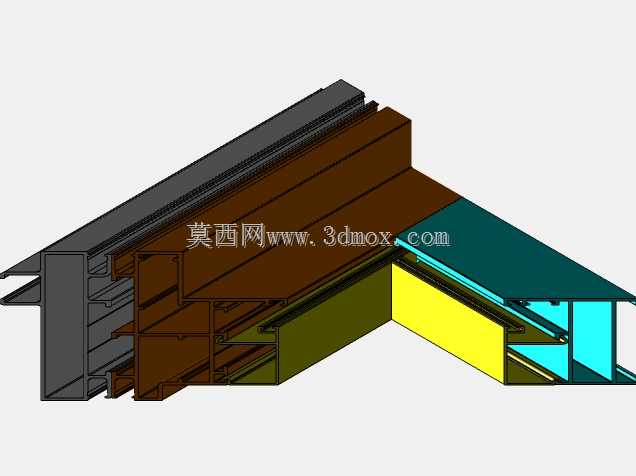

　　固定中空玻璃的同时，可兼容不同厚度的玻璃配置，从常规5+20A+5中空玻璃到三玻两腔的隔音玻璃都能通过更换压条规格实现适配，无需改动主体型材的开模尺寸。设计过程中充分考虑了型材挤出工艺的可行性，所有截面的壁厚保持均匀过渡，避免出现局部壁厚差过大导致挤出成型时出现变形、冷隔等缺陷，转角位置均设置了合理的工艺圆角，既减少挤出模具的应力集中点延长模具使用寿命，也能避免型材加工、安装过程中锐边划伤施工人员。安装边界方面，该系列型材的框扇配合间隙经过精准计算，配套对应的滑撑、执手等五金件时，无需额外对型材进行大规模铣削加工，仅需在指定位置冲压五金件安装孔即可完成组装，能有效提升门窗厂的批量装配效率。不同截面的型材可通过专用角码进行组角连接，

　　组角位置注胶后可实现整体框体的结构强度与密封性能统一，适配不同开启方式的窗型需求，不管是外平开窗、内平开窗还是固定窗，都能通过该系列不同截面型材的组合搭配完成整体窗体的搭建。型材表面可根据项目需求进行阳极氧化、粉末喷涂、氟碳喷涂等不同表面处理，适配不同建筑的外立面装饰风格要求，同时表面处理层能提升铝合金型材的抗腐蚀能力，延长户外使用的寿命。
