摆线齿轮箱核心传动构件结构设计

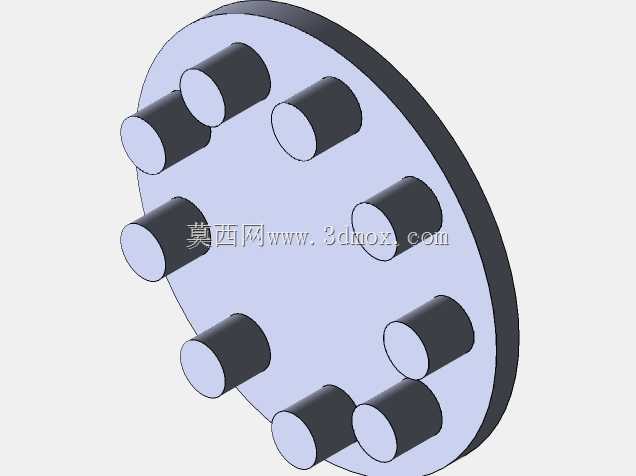

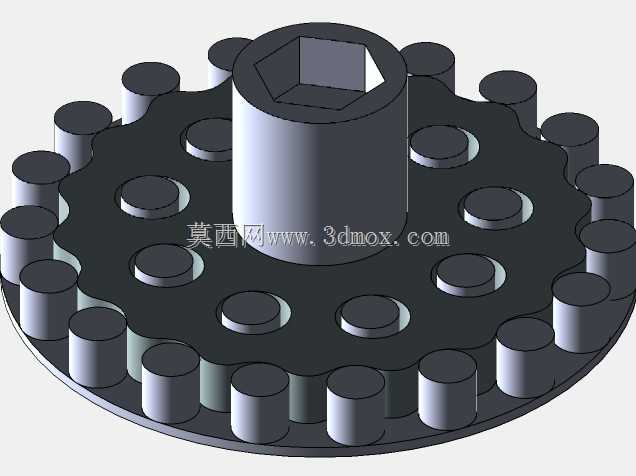

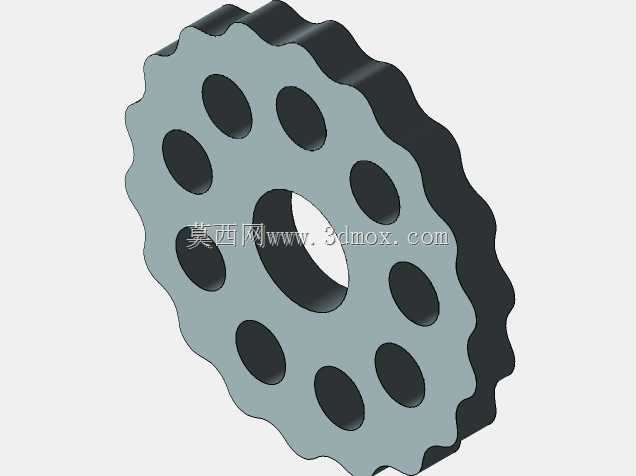

　　摆线齿轮箱的核心传动构件，是少齿差减速传动结构里的关键执行部件，这类结构常被用在对传动精度、输出扭矩有较高要求的场景，比如小型通讯设备的角度调节机构、精密输送线的动力输出端、小型自动化工位的减速传动单元，相比普通渐开线齿轮传动，它能在更小的安装空间内实现更高的减速比，同时传动过程的啮合重合度更高，运行时的冲击载荷更小，能适配频繁正反转的工况需求。从结构设计逻辑来看，这个核心摆线轮盘采用周向均匀排布圆柱销孔的布局，中心设置内六角驱动接口，外围的摆线齿廓与配套的针齿销配合实现啮合传动，设计时需要严格控制齿廓的等距曲线偏移量，保证啮合过程中无卡滞、回程间隙控制在极小范围内，周向的销孔需要与输出轴上的柱销做间隙配合，

　　既要保证动力传递时的扭矩承载能力，也要预留合理的装配公差，避免热胀冷缩导致的运转卡涩。在安装边界的考量上，这类摆线构件的轴向厚度需要匹配齿轮箱的腔体深度，中心驱动孔的对中度公差需要控制在IT7级以内，外围齿顶圆的径向跳动不能超过0.02mm，否则会导致传动过程中出现周期性的噪音和振动，周向排布的销孔位置度公差需要严格管控，保证每个柱销受力均匀，避免局部应力集中导致的构件过早失效。实际应用中，这类摆线传动结构的单级减速比可以做到很大，不需要多级齿轮组就能实现低转速大扭矩的输出，非常适合安装空间受限的小型传动场景，比如小型通讯天线的角度调节驱动、精密检测设备的进给传动、小型电动执行器的动力减速单元，设计时还需要考虑构件的材质选型，

　　通常采用轴承钢做淬火处理，齿面硬度达到HRC58-62，保证长期啮合运转的耐磨性能，同时中心驱动孔需要做倒角处理，方便装配时与输入轴的对接，外围的摆线齿廓需要做圆滑过渡，避免应力集中点在交变载荷下产生疲劳裂纹。在装配适配性上，这个摆线轮盘的端面需要做平面度管控，保证与两侧垫片的贴合度，减少运转时的端面摩擦损耗，周向的销孔边缘需要做去毛刺处理，避免装配时刮伤柱销表面的润滑层，整个构件的动平衡需要做校准，尤其是在高转速输入的工况下，不平衡量过大会导致整个齿轮箱产生振动，影响配套设备的运行稳定性。
