LS产电三极800A塑壳断路器带端子结构

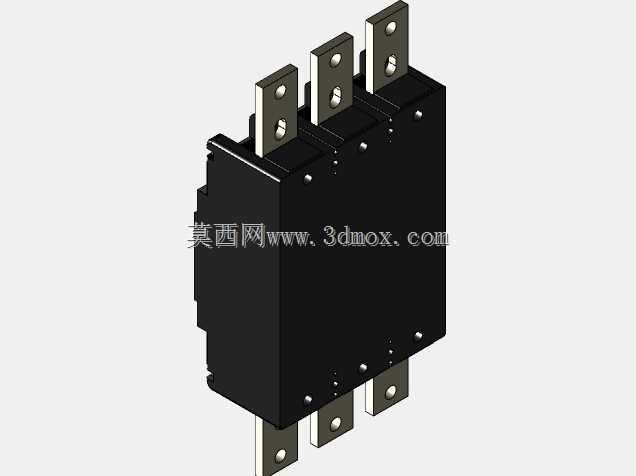

　　这款三极塑壳断路器主要面向低压配电系统的主进线或大负载分支回路保护场景，常见于工业厂房低压配电柜、商业综合体配电间、数据中心列头柜等场景，承担800A额定电流等级下的线路过载、短路、欠压保护功能，可在线路出现异常工况时快速分断电路，避免后端用电设备烧毁、线路起火等安全事故。从结构设计来看，本体采用模块化拼接思路，黑色阻燃外壳采用不饱和聚酯玻璃纤维模压材质，具备足够的机械强度与耐电弧烧蚀能力，三极进出线端分别布置在本体上下两侧，每极接线端子采用加厚铜排镀锡处理，接触面做了铣平工艺处理，降低接线接触电阻，避免大电流工况下出现接头发热问题。安装边界方面，本体底部预留了标准安装孔位，适配配电柜内的横梁安装方式，

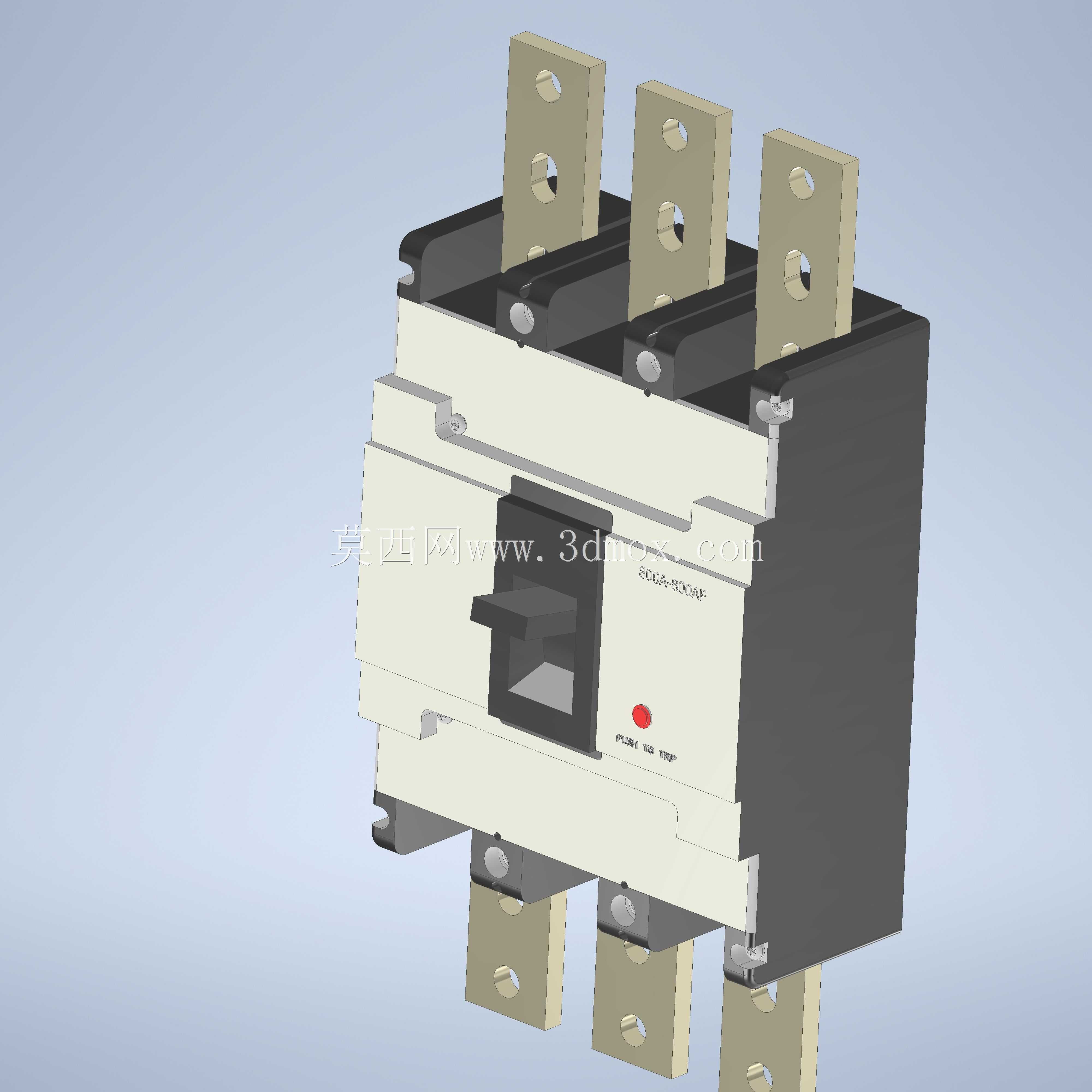

　　进出线端子的间距满足低压配电设计规范中的电气间隙要求，不同极性带电部件之间、带电部件与外壳之间的爬电距离符合800V电压等级的绝缘要求，无需额外增加绝缘挡板即可满足常规柜内安装的安全距离要求。功能设计上，操作手柄布置在本体正面，分合闸位置有清晰的状态标识，内部脱扣机构采用速动结构，分断过程中动触头的运动速度不受手动操作速度影响，可保证额定短路分断能力下的灭弧效果，灭弧室采用多栅片切割结构，能够快速将分断产生的电弧分割成短弧，快速冷却熄灭，避免电弧飞出造成相间短路。建模过程中完整还原了端子的安装细节、外壳的拼接卡扣位置、安装孔的相对尺寸，结构工程师在做配电柜母排排布设计时，可以直接调用该模型核对母排折弯角度、接线空间是否充足，避免实际装配时出现端子与母排干涉、接线工具操作空间不足的问题；电气选型人员也可以通过模型直观核对设备外形尺寸，确认柜内安装位的预留空间是否匹配，减少选型与结构设计的反复核对工作量。
