咖啡加工用30立方废地面筒仓结构

　　在咖啡深加工生产线的固废处理工段，这类地面式废筒仓是衔接前端加工工序与后端废料转运的核心存储单元，主要用于暂存咖啡加工过程中产生的豆皮、废渣等散状废弃物料，避免废料随意堆放造成车间扬尘、动线堵塞，同时可匹配密闭式气力输送或螺旋出料装置，实现废料的密闭化转运，适配食品加工车间的卫生管控要求。整套结构采用上部圆柱储料段加下部锥斗导料段的经典储料构型，圆柱段可最大化单位占地面积的存储容积，下部锥斗的倾斜角度经过物料安息角校核，针对咖啡废渣这类含一定纤维、湿度不均的散料，锥斗壁面倾角设置为大于物料自然堆积角5度以上，可有效避免物料架桥、堵料问题，保证出料顺畅。筒仓顶部设置有带护栏的检修操作平台，配套直爬梯连接地面与顶部平台，

　　爬梯每间隔一定高度设置护笼，满足高空检修作业的安全规范要求，顶部还预留了进料口、排气口以及人孔结构，进料口可对接气力输送管道或斗式提升机出料端，排气口可配套简易除尘装置，避免进料过程中粉尘外溢，人孔则用于定期进入仓内进行积料清理、内壁检查维护。支撑结构采用四立柱钢结构支架，立柱之间设置交叉斜撑形成稳定的桁架结构，可承受满仓状态下的物料垂直载荷以及风载、轻微地震载荷，支架底部设置方形安装底座，底座预留地脚螺栓孔，安装时需通过二次灌浆与混凝土基础固定，保证整套设备运行过程中无明显晃动。从设计细节来看，筒仓外壁设置有料位计安装接口，可配套阻旋式或雷达料位计实时监测仓内废料存量，方便生产人员安排废料清运周期；锥斗下部设置出料闸阀接口，

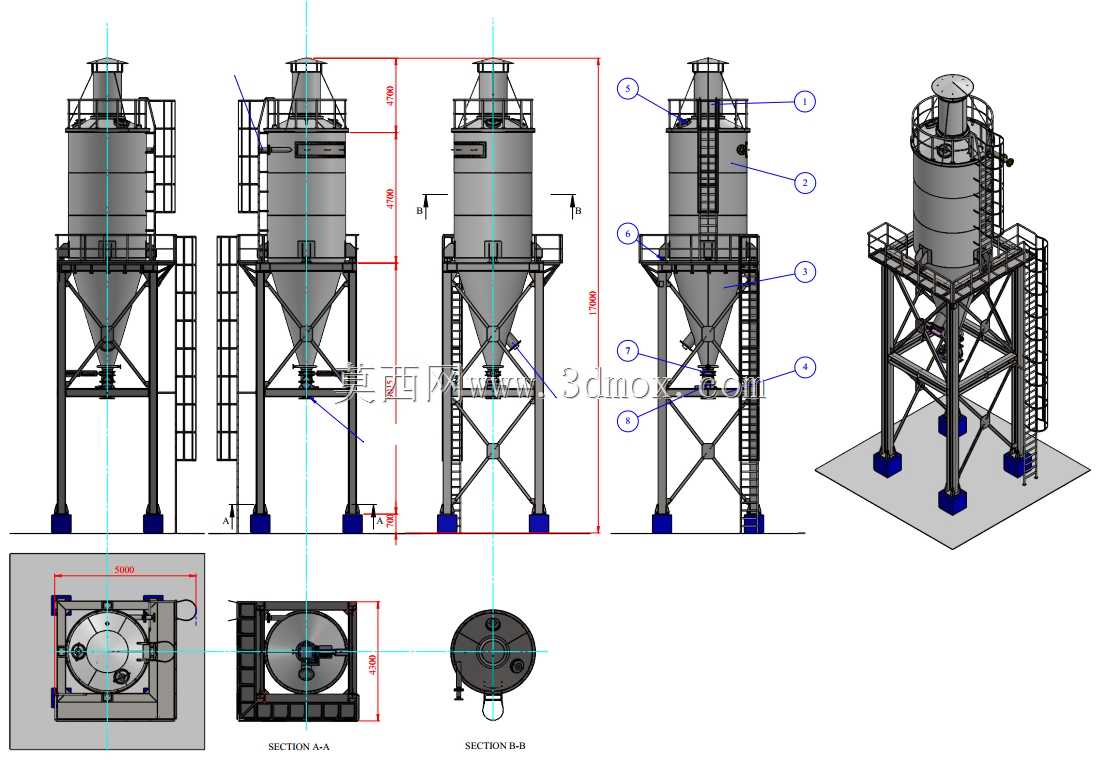

　　可匹配气动插板阀或星型卸料器，实现出料量的可控调节。整套模型完整还原了筒仓的多视角结构，包括正视图、侧视图、俯视图以及轴测立体结构，各部件的连接节点、安装尺寸边界都做了清晰呈现，结构设计时充分考虑了食品加工车间的安装空间限制，整体占地面积紧凑，支架高度预留了足够的出料操作空间，可适配标准废料收集转运车的停靠接料需求，仓体壁厚根据30立方的存储容量做了等强度设计，在保证结构刚度的前提下尽可能降低自重，减少基础承载负荷。
