双芯通讯接口插接连接结构

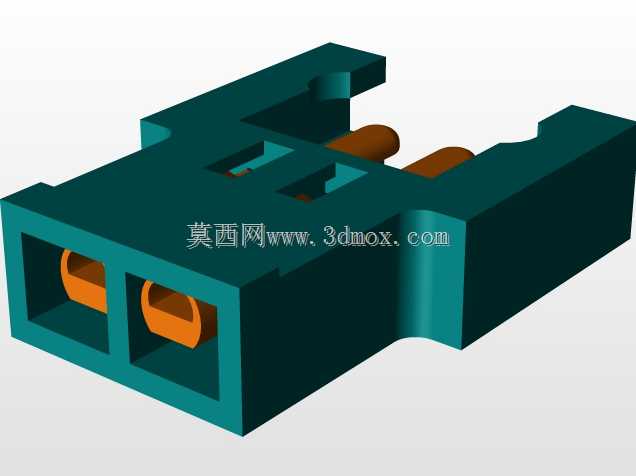

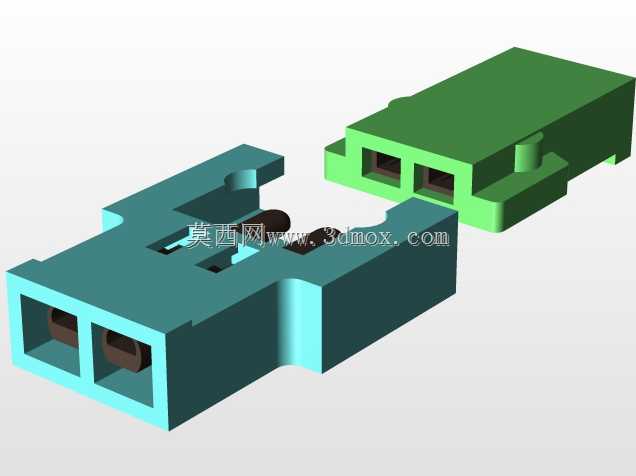

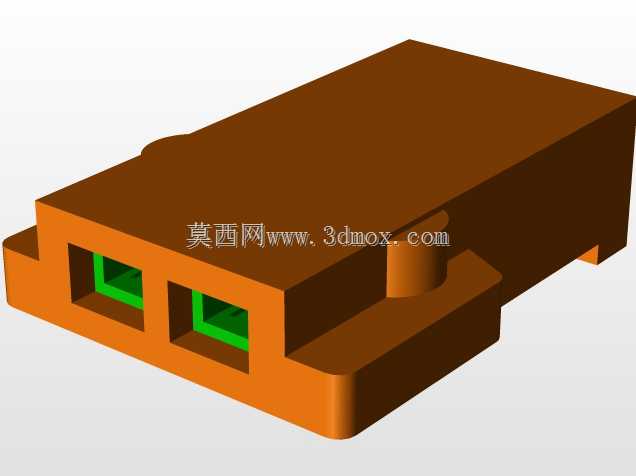

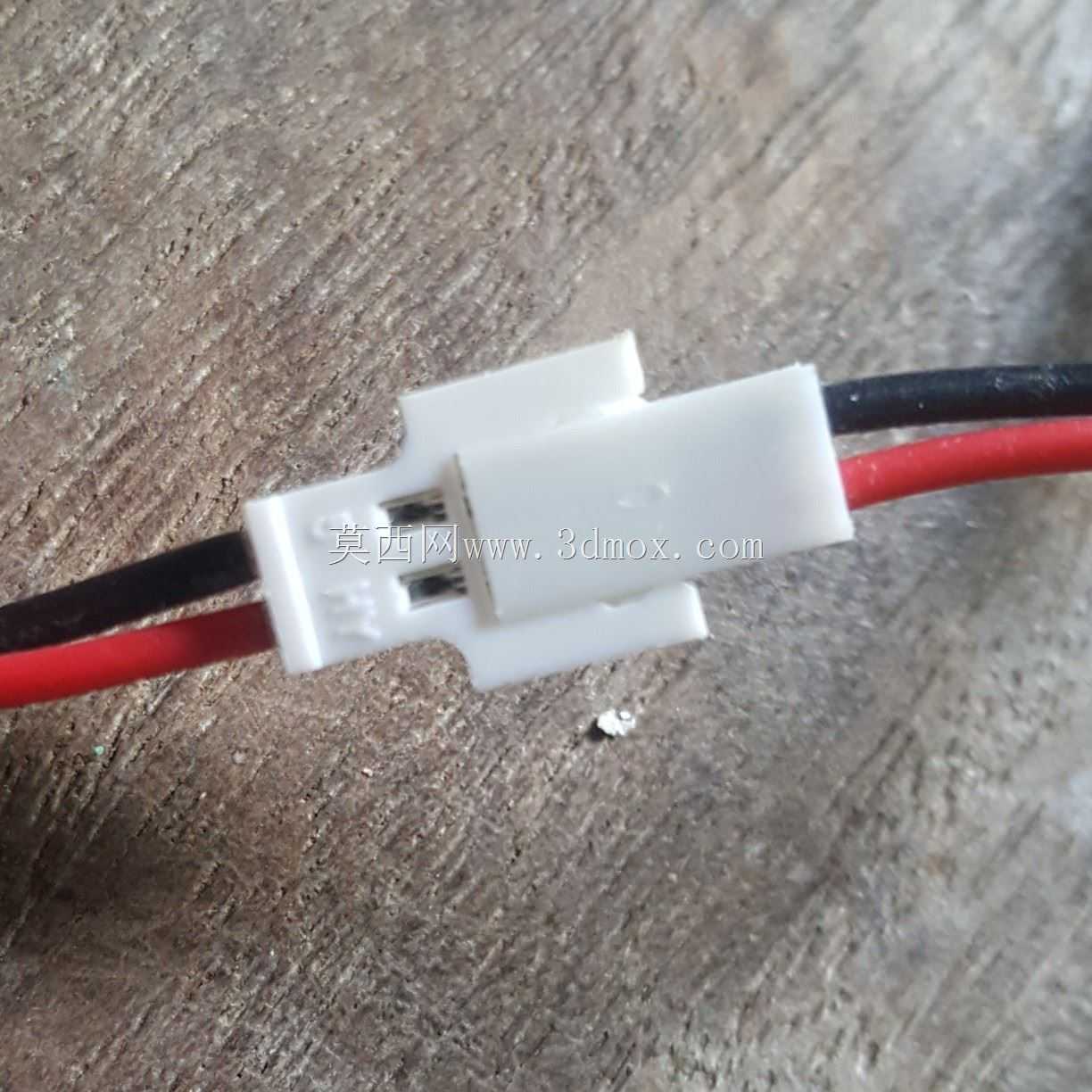

　　这类双芯插接结构常见于小型通讯设备内部的低压信号传输场景，多用于手持终端、便携检测设备的内部板间连接，或是外置功能模块与主控板的信号对接，相比多针高密度连接器，双芯结构的容错率更高，插接过程中不需要精准对位每一个针脚，适合需要频繁插拔、或是装配空间局促无法实现高精度对位的安装场景。从结构设计来看，公端与母端采用了凹凸配合的导向结构，公端壳体两侧的凸起限位筋，在插接时会先滑入母端对应的导向槽内，避免插接过载导致内部针脚弯折，同时壳体外侧的定位凸台，在完全插接到位后会卡入母端对应的卡槽内，提供足够的保持力，避免设备受振动冲击时出现接插件松脱、信号中断的问题。内部的接触端子采用了弹性接触设计，公端的插针插入母端的弹性 jack 内时，

　　接触片会产生弹性形变包裹住插针，保证足够的接触面积与接触压力，降低接触电阻，避免信号传输过程中出现衰减或是接触不良的问题。设计时需要重点控制插接方向的尺寸公差，公端导向筋的起始位置要比插针端面突出1.5mm以上，保证导向结构先配合到位后插针才开始接触，同时壳体的壁厚控制在1.2mm左右，兼顾结构强度与注塑成型的工艺性，避免壁厚不均导致注塑时出现缩痕、翘曲，影响装配精度。安装边界方面，这类接插件在PCB板上焊接时，母端的定位柱需要与PCB上的定位孔采用间隙配合，单侧预留0.1mm的装配余量，焊接后接插件本体与周边元器件的最小间隙要保留2mm以上，避免插接操作时碰伤周边贴片元件，同时公端尾部的出线位置要预留足够的线缆弯折空间，

　　避免线缆过度弯折导致线芯断裂。在实际选型应用中，这类双芯连接器多用于传输直流电源信号、低速开关量信号，不适合高速差分信号的传输，因为没有做屏蔽结构设计，在强电磁干扰的场景下使用时，需要额外增加屏蔽罩结构，避免外部电磁干扰影响信号稳定性。结构建模过程中，需要重点校验公母端配合的干涉情况，尤其是插针与弹性接触片的配合间隙，既要保证插针能顺利插入，又要保证接触片有足够的弹性变形量提供接触压力，同时壳体的卡扣配合量要控制在0.3-0.5mm之间，配合量过小会导致保持力不足容易松脱，配合量过大则会导致插拔力过大，影响用户操作手感，甚至多次插拔后出现卡扣断裂的问题。
