按动式透明笔杆中性笔结构设计

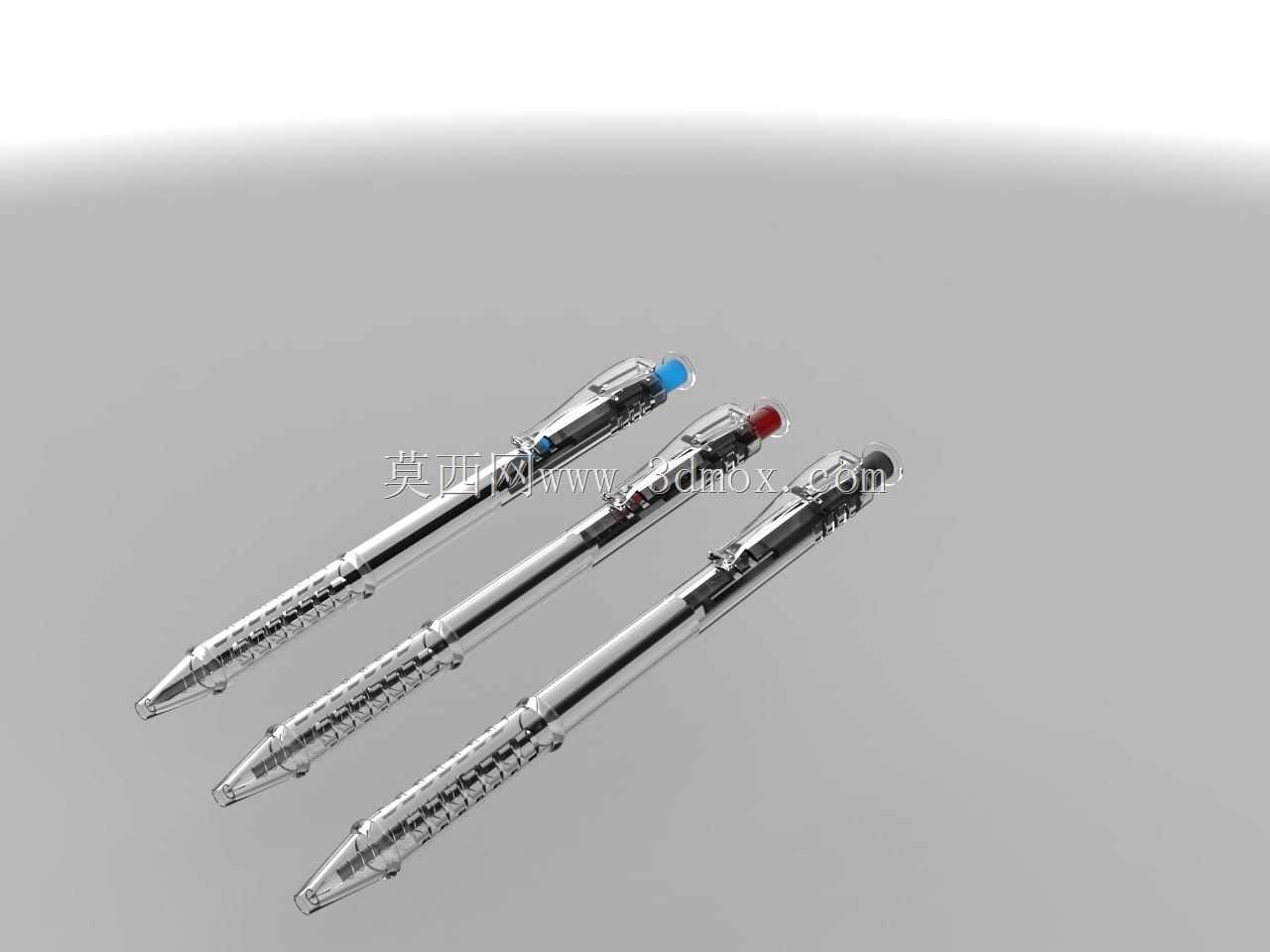

　　本次呈现的三款按动式中性笔三维结构，覆盖日常办公、学生书写、工业现场记录三类高频使用场景的需求，建模过程中完整还原了笔类产品从外观到内部传动的全部细节。从实际使用逻辑出发，三款笔分别对应蓝、红、黑三种常用书写墨色，笔杆采用高透PC材质设计，既可以直观观察内部墨量剩余情况，也能在工业流水线、办公桌面等场景下快速通过笔夹处的色标区分墨色，避免拿错用混。结构设计上，按动触发机构采用经典的棘轮旋转锁止结构，建模时完整复刻了按动头、棘轮套、复位弹簧、笔芯托架的配合公差，按动行程控制在4mm范围内，按压力度调校在15-20N区间，既保证按动反馈清晰，也不会因力度过大导致长时间使用指尖疲劳。笔身握持区域做了环形防滑凹槽设计，凹槽深度0.3mm，

　　间距2mm，贴合手指握持的自然弧度，即使长时间书写或者手部带少量汗液、油污的工业现场使用，也能保持稳定握持不会打滑。笔夹采用一体化弹性结构，与笔身上盖做连体设计，可夹持厚度在0.2-5mm的笔记本、工装口袋布料，夹持力经过结构校核，正常走动、俯身作业时不会脱落，同时笔夹边缘做了R0.5mm的圆角处理，避免刮伤衣物或者纸张。外形尺寸方面，单支笔总长控制在145mm，笔身最大直径11mm，符合常规笔类产品的收纳尺寸要求，可适配市面上绝大多数标准笔袋、工装笔插位的安装边界，笔芯采用通用按动中性笔标准尺寸，替换时无需额外适配专用配件，降低后续使用成本。建模过程中对各零件的装配间隙做了预留，透明笔壳与内部金属按动构件、

　　塑料传动件的单边间隙控制在0.1mm，既保证装配后无松动晃动感，也不会因公差累积导致按动卡滞。笔尖处做了金属导向套设计，伸出长度2mm，保证书写时笔尖稳定性，避免书写过程中笔尖晃动导致的笔迹断线问题，同时金属导向套与笔杆的配合采用过盈压装结构，压装深度3mm，正常使用过程中不会出现导向套脱落的情况。上盖与笔身主体采用卡扣式连接，卡扣配合深度1.2mm，需要更换笔芯时可徒手拆开，无需借助额外工具，拆开力度控制在30N左右，既保证日常使用时不会意外脱开，也能方便用户自行更换耗材。
