在线ICT电路板检测设备结构设计

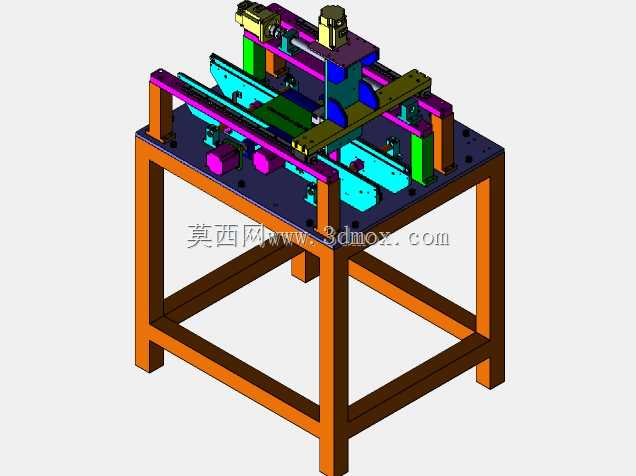

　　这套ICT检测设备主要面向PCBA量产环节的在线电性检测场景，部署在SMT回流焊后段、DIP波峰焊后段的产线工位，用来排查电路板的开短路、元器件错插漏插、焊接虚焊等常见制程缺陷，替代传统人工目检与万用表逐点测试的低效作业模式，单块板测试周期可控制在数秒内，适配消费电子、通讯类板卡的批量检测需求。设备整体采用方通焊接机架作为承载基础，机架底部预留可调脚杯安装位，可适配车间地面的水平度调整，机架台面采用加厚钢板加工，平面度控制在0.1mm/m范围内，保证上部测试机构的安装基准稳定，机架下部预留电气元件安装空间，可布置IO板卡、气源处理元件、测试主控模块，整体机架的外形边界控制在1200mm1000mm1500mm范围内，

　　可直接对接现有产线的接驳台高度，不需要额外调整产线高度差。上部测试执行机构采用双导轨导向的升降结构，搭配伺服驱动的压合模组，压合行程可根据不同板卡的载板高度灵活调整，压合位置设置压力传感器，可实时反馈压合力，避免压合力过大损伤板卡元器件，压合头部分采用快换式治具安装板，可根据不同型号的PCBA快速更换测试针床，换型时间控制在10分钟以内，适配多品种小批量的生产需求。板卡输送部分采用皮带输送线结构，输送宽度可通过丝杆调节，适配不同尺寸的PCBA载板，输送线两端设置挡停机构与定位销，当载板流入测试工位后，挡停机构升起拦截载板，定位销顶升插入载板定位孔，将载板的重复定位精度控制在0.05mm以内，保证测试探针能精准对准板卡测试点。

　　设备的横向移动模组搭载视觉对位模块，可在测试前自动识别板卡的Mark点，补偿载板输送带来的位置偏差，进一步提升测试探针的对位准确率，减少探针扎偏导致的测试误判与探针损耗。气路部分全部采用快插式接头布置，在机架侧面预留气源接口，进气压力范围控制在0.4-0.6MPa，所有气动元件的走线走管全部沿机架型材内腔布置，外部无裸露管线，避免产线作业时管线剐蹭带来的安全隐患。测试工位四周预留安全光栅安装位，当设备运行过程中有人员肢体伸入测试区域，设备会立即暂停压合动作，避免机械伤害。整套结构的设计优先考虑产线长期运行的稳定性，所有运动副都设置润滑注油口，日常维护时不需要拆解设备即可完成润滑保养，易损件如测试探针、输送皮带都采用行业通用规格，备件采购与更换便捷，可减少设备停机维护时间。
