曲柄滑块式往复传动机构结构设计

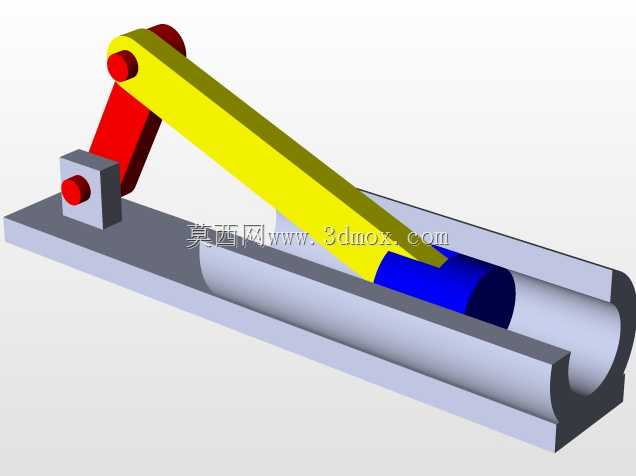

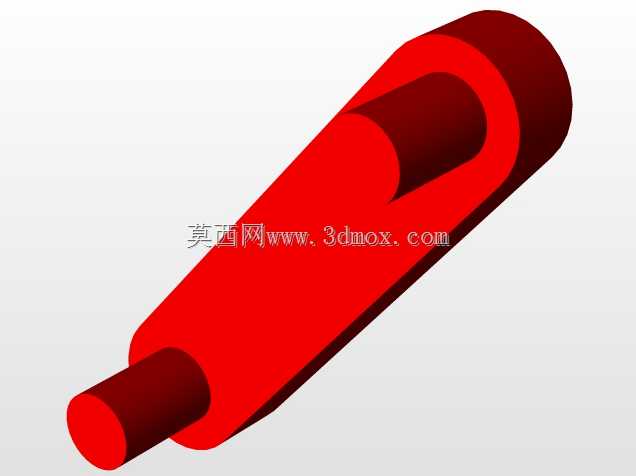

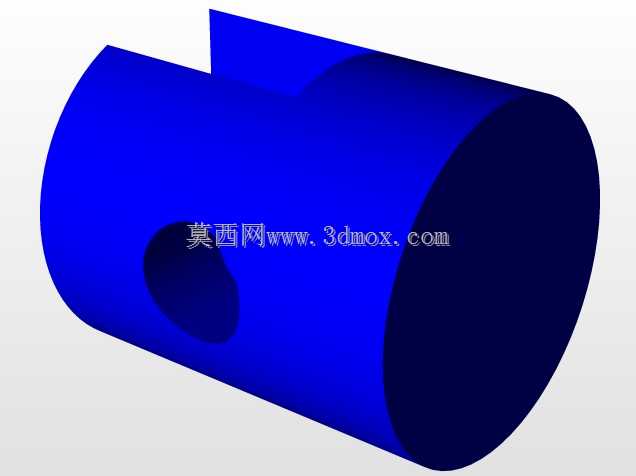

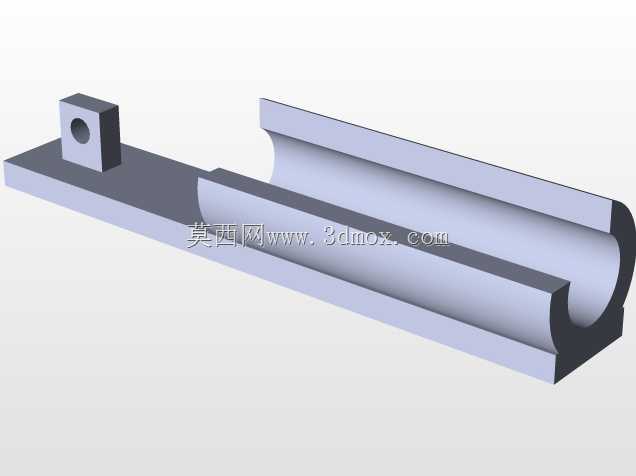

　　这套曲柄滑块传动结构，核心是将曲柄的连续回转运动，平稳转换为滑块的直线往复运动，在各类需要直线往复动作的通用机械场景中应用广泛，比如小型冲压工装的执行端、送料机构的推料单元、往复式泵体的动力转换段，都能见到这类结构的衍生设计。从结构组成来看，整套机构包含固定基座、偏心曲柄、传动连杆、滑动滑块四个核心部分，基座上集成了半开放的圆柱滑道，为滑块提供稳定的滑动导向，避免运动过程中出现径向窜动；曲柄端通过铰接销轴与连杆连接，连杆另一端与滑块端部铰接，所有铰接位置都预留了标准销轴的安装间隙，既保证转动灵活，又不会出现过大的旷量影响传动精度。设计这类结构时，首先要确定曲柄的偏心距，这个参数直接决定滑块的往复行程长度，偏心距越大，

　　滑块的直线运动行程就越长，需要匹配的滑道长度也要同步增加，同时要核算连杆的长度，避免曲柄转动到死点位置时出现机构卡滞，通常连杆长度要大于曲柄偏心距的三倍以上，才能保证传动过程中受力平稳，减少铰接点的侧向载荷。安装边界上，基座底部为平面安装基准，可通过螺栓直接固定在设备的安装平台上，滑道的轴线要与设备执行端的运动方向完全同轴，安装时需要打表校正滑道与安装面的平行度，误差控制在0.02mm每米行程以内，避免滑块运动时出现偏磨，缩短构件使用寿命。功能特性上，这套结构的传动效率较高，在润滑良好的状态下，动力传递损失可以控制在5%以内，滑块的运动速度随曲柄转角呈正弦规律变化，在行程两端位置速度为零，中间位置速度达到峰值，

　　这种运动特性刚好适配很多需要慢进快退或者匀速往复的工况，比如小型物料推送工位，就可以利用这个特性，在推送行程末端自动减速，避免冲击待输送工件。设计过程中还要考虑滑块与滑道的配合间隙，常规工况下选用H8/f7的间隙配合即可，如果是高速往复的应用场景，需要在滑块上加装耐磨衬套，同时预留润滑脂加注通道，定期补充润滑脂降低滑动摩擦阻力，还要核算连杆的抗弯强度，当曲柄传递较大扭矩时，连杆会承受交变的拉压载荷，需要根据最大传递力核算杆身直径，避免长期运行出现疲劳变形。另外，这套结构的两个死点位置可以利用在需要锁止的工位，当滑块处于行程端点时，无论施加多大的轴向力，都不会驱动曲柄转动，这个特性可以用来做工位的临时锁止，不需要额外加装定位锁止机构，简化整体设备的结构设计。
