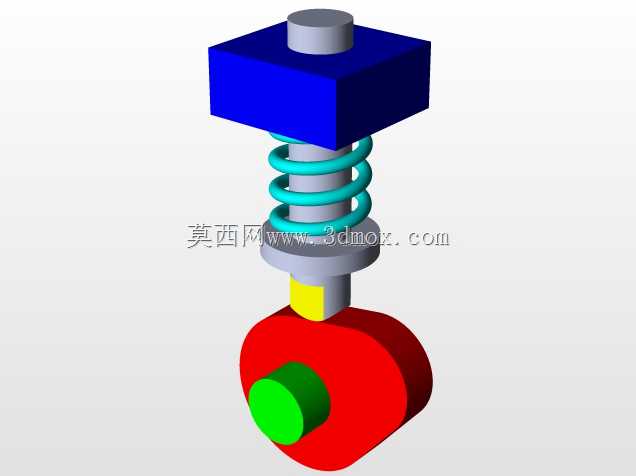

直动从动件盘形凸轮弹簧复位机构

　　这套直动从动件盘形凸轮机构，是自动化送料、轻工包装、小型冲压工位上极为常见的间歇往复执行单元，核心作用是把凸轮轴的连续旋转输入，转化为从动件沿固定轴线的规律直线往复输出，不需要额外的行程开关或电控逻辑，仅靠凸轮轮廓曲线就能精准控制从动件的升程、停留、回程时序，在节拍固定的单工位自动化设备里可靠性远高于气缸直推方案。设计时优先确定从动件的运动规律，针对低速轻载的应用场景，从动件与凸轮接触端采用平底结构，相比尖顶从动件接触应力更低，耐磨性能更好，配合复位弹簧的预紧力，能保证从动件平底全程贴合凸轮轮廓，不会在回程段出现脱离跳顿的问题。凸轮本体采用偏心盘形轮廓，升程段曲线平缓过渡，没有突变拐点，能有效降低启动瞬间的刚性冲击，

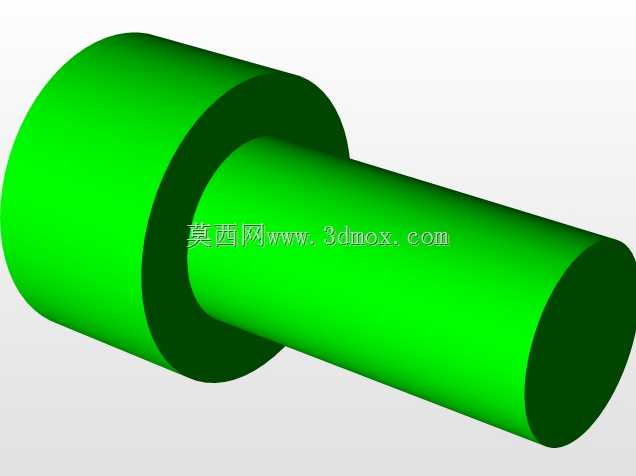

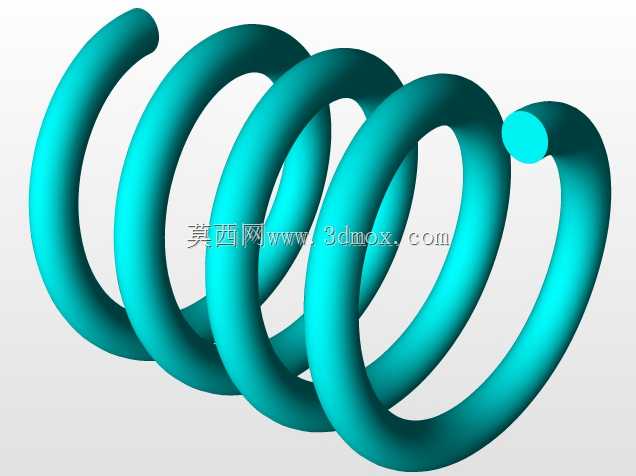

　　适合每分钟30-60次往复的中低速工况。安装边界上，整套机构的固定基准为顶部的方形安装座，安装座上预留对应螺栓过孔，可直接固定在设备的安装立板或台面上，从动件导杆与安装座内的导向孔采用间隙配合，导向长度覆盖从动件最大升程的1.5倍，避免往复运动时出现卡滞偏磨。复位弹簧套在导杆外侧，上下两端分别抵靠安装座底面和从动件的轴肩位置，弹簧预压缩量设置为总压缩量的20%，既保证回程时的复位速度匹配凸轮转速，也不会因为预紧力过大增加凸轮接触面的磨损。凸轮轴端预留传动接口，可通过联轴器连接驱动电机，也可通过同步带轮接入设备的主传动链，和其他工位动作保持同步。整套机构的横向尺寸紧凑，不需要额外的导向支架，在小型自动化设备的有限安装空间内布置灵活，

　　从动件顶端可根据实际工况加装推头、压头、吸嘴等执行末端，完成工件推送、压合、工位转序等不同作业动作。建模时所有配合面均按照实际加工公差设置，导向面、凸轮轮廓面、弹簧定位轴肩的尺寸链完全闭合，可直接用于工程出图或运动仿真验证，导入动力学仿真软件后可直接添加接触约束、弹簧参数，模拟不同转速下的从动件运动加速度、接触面接触应力，提前验证轮廓曲线的合理性，避免实际加工后出现运动冲击或复位滞后的问题。
