多级传动分流式工业齿轮箱结构设计

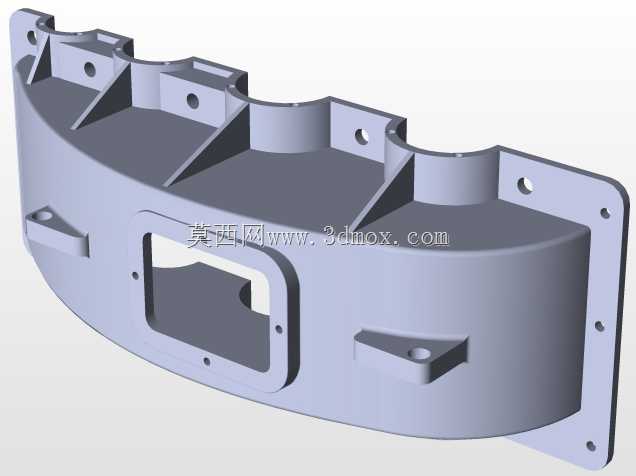

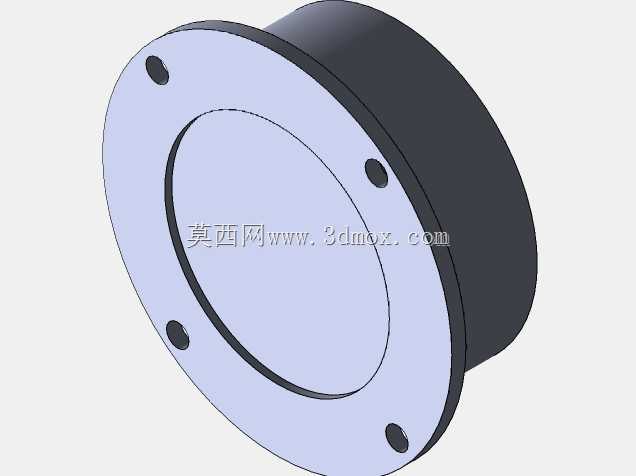

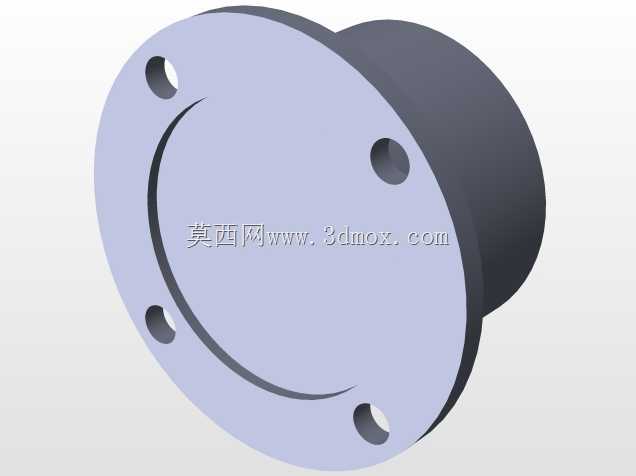

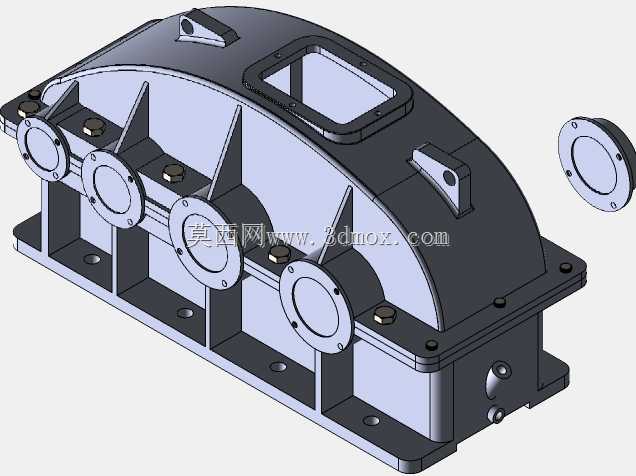

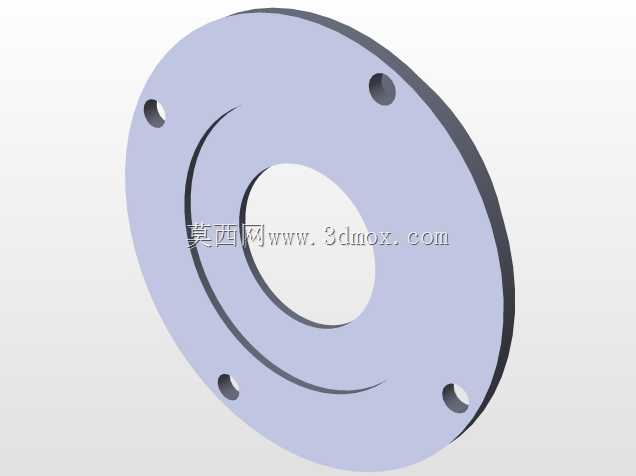

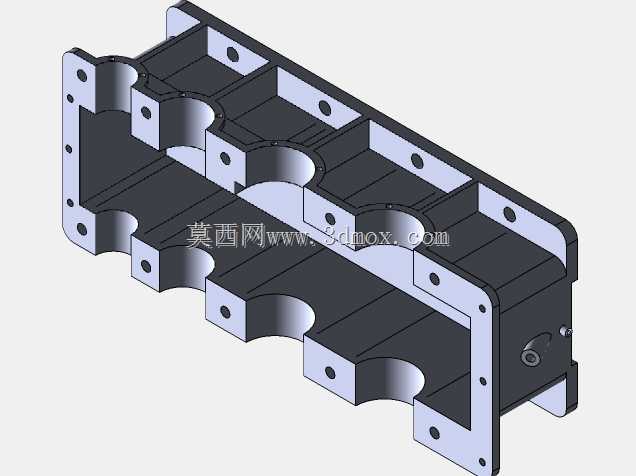

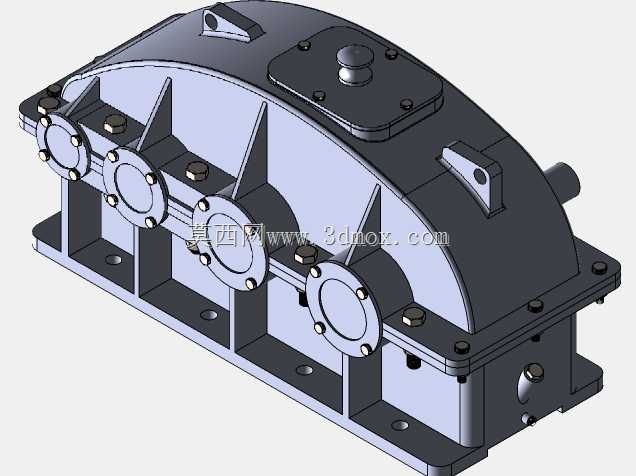

　　这款分流式多级齿轮箱，主要面向重载连续运转的工业传动场景，常见于矿山输送线、冶金轧机辅传、港口起重设备的动力传递环节，核心作用是匹配原动机与工作端的转速差，放大输出扭矩，让高转速低扭矩的电机输出，转化为工作机构需要的低转速大扭矩动力，同时承担传动系统的载荷承载、齿轮润滑密封、安装定位的功能。从结构设计来看，采用上下剖分式箱体结构，上下箱沿通过均布的六角螺栓实现紧固连接，剖分面经过精密加工保证密封性能，避免箱体内润滑油渗漏，同时方便后期开盖检修齿轮、轴承等内部零件，不需要完全拆解整个箱体与外部管路连接。箱体侧面布置了四个平行的轴端安装法兰，对应四级平行轴传动的轴伸位置，每个法兰端盖通过螺栓固定在箱体轴承孔位，

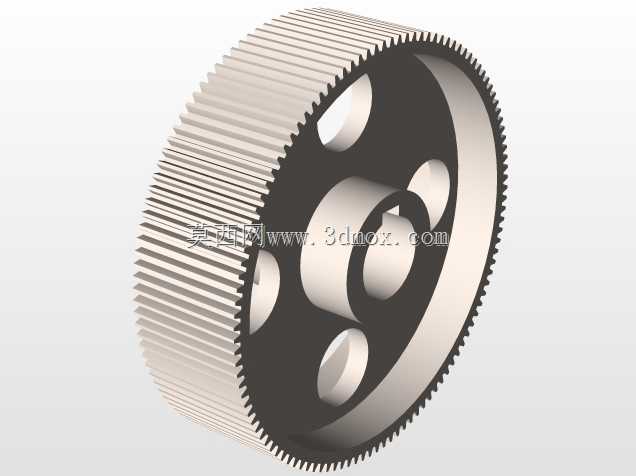

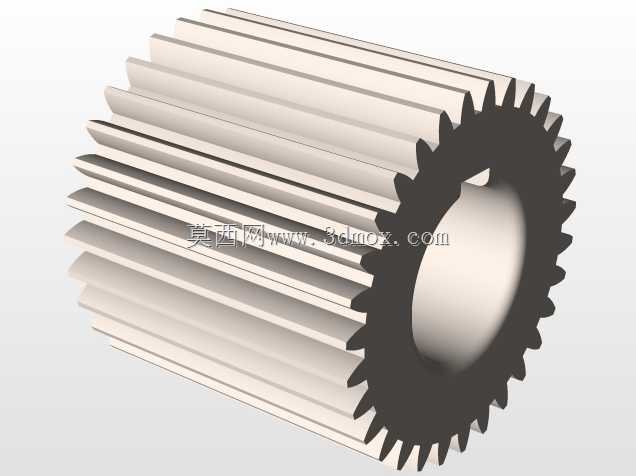

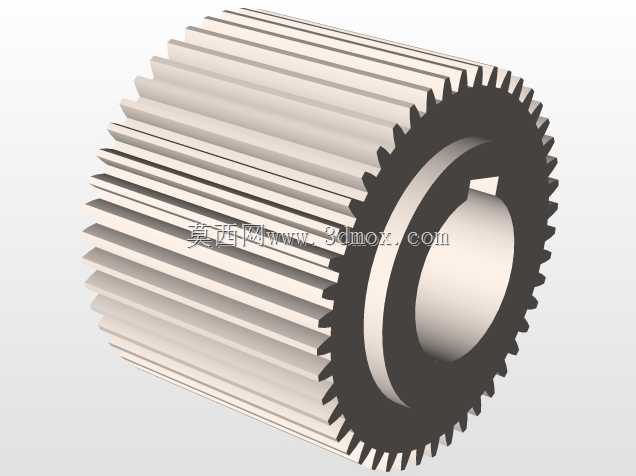

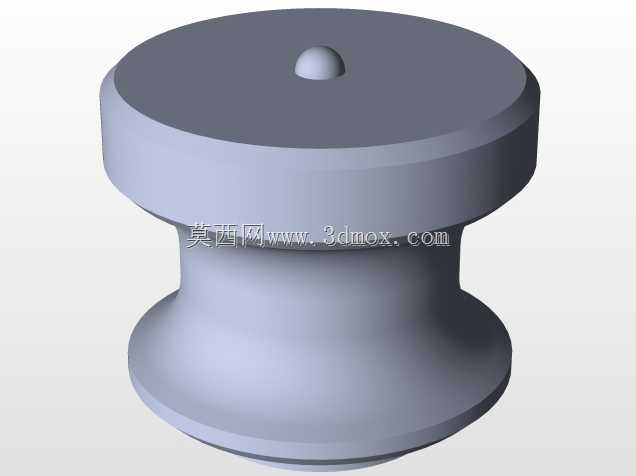

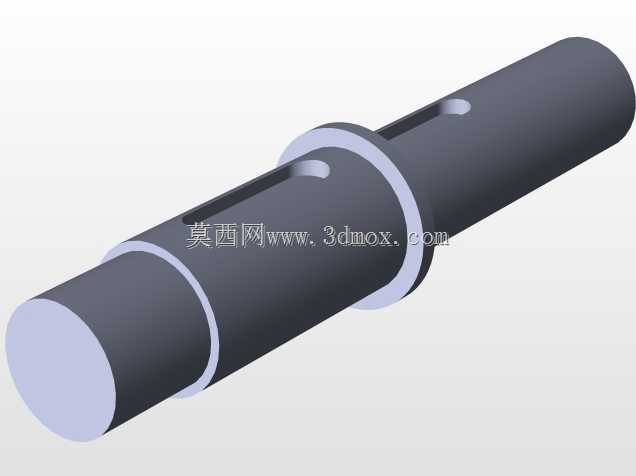

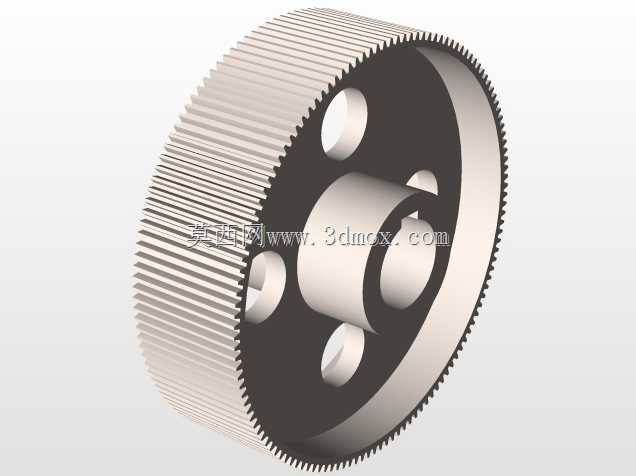

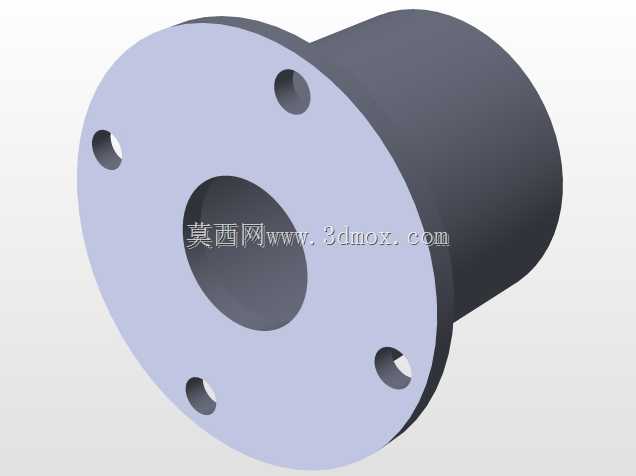

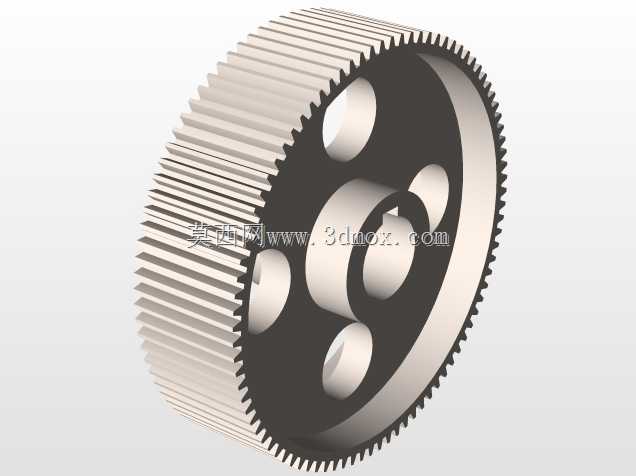

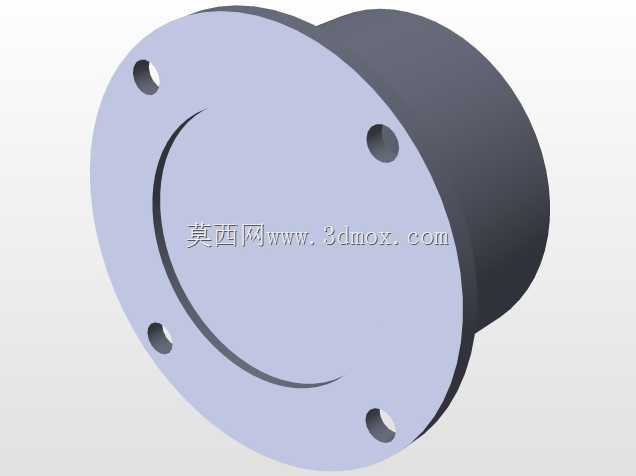

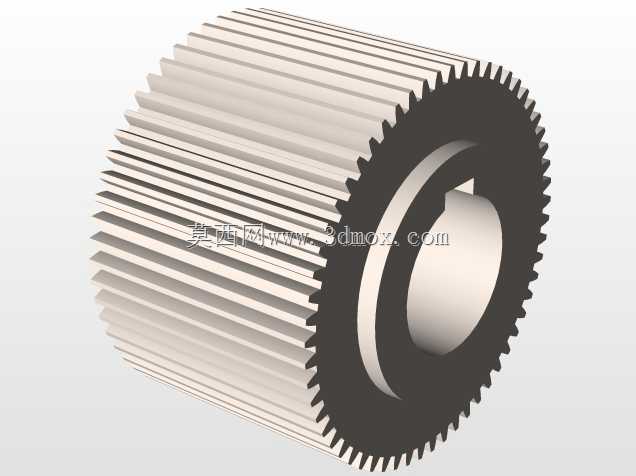

　　既可以对传动轴实现轴向定位，也能密封轴承腔，防止润滑脂泄漏与外部粉尘进入箱体内部。箱体顶部设置了带通气帽的检查口盖板，一方面可以通过该开口观察内部齿轮啮合情况、补充润滑油，另一方面通气帽可以平衡箱体内外气压，避免长时间运转油温升高导致内部压力过大，冲破密封件造成漏油。箱体底部为一体化铸造的安装底座，底座上预留了四个对称的安装地脚孔，孔位间距按照重载传动的安装标准设计，安装时可以通过螺栓将齿轮箱牢固固定在设备机架的安装平面上，底座的底面加工有定位止口边，方便安装时快速找正设备的同轴度，避免安装偏差导致附加载荷。输入轴端布置在箱体一侧的高位轴伸，输出轴在另一侧对应位置，各级传动齿轮采用斜齿设计，相比直齿传动啮合重合度更高，

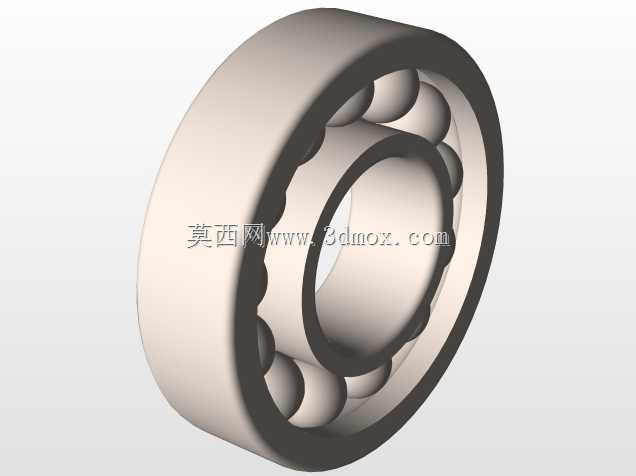

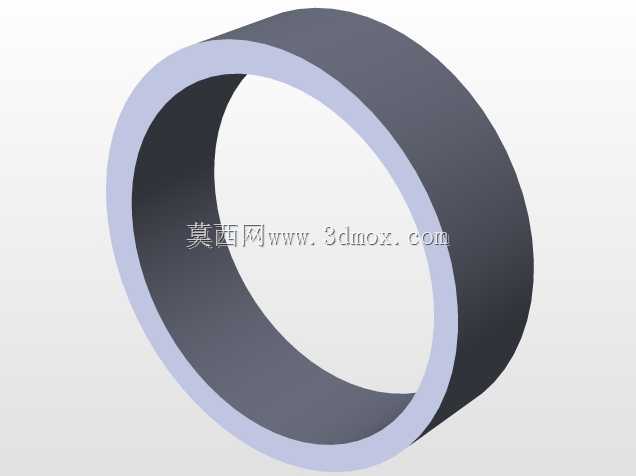

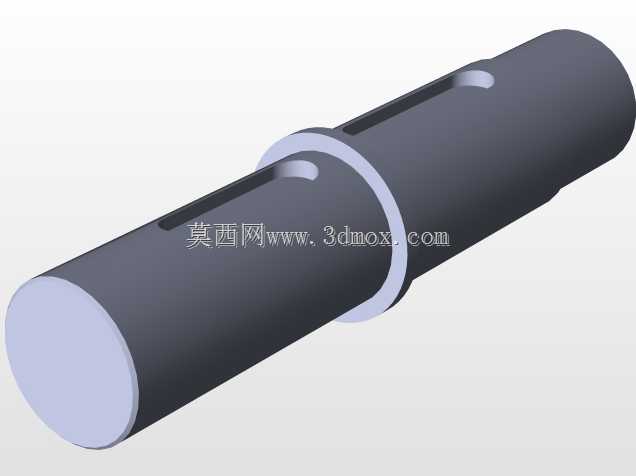

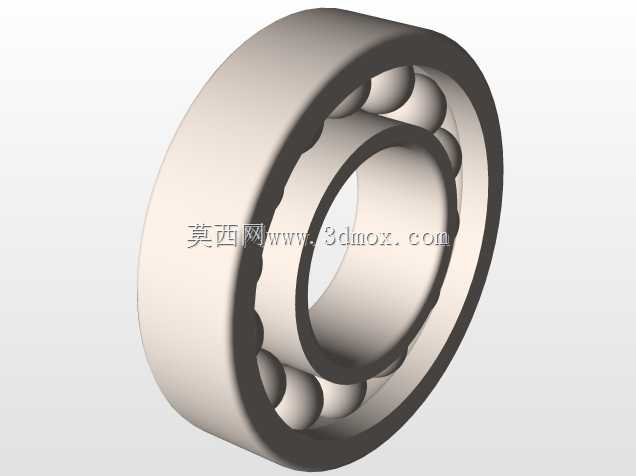

　　运转时的冲击与噪音更小，承载能力更强，适合长时间连续重载的工况。箱体内部设计了多道加强筋结构，从箱体内壁延伸到底座安装面，既可以提升箱体的整体刚性，避免大载荷下箱体出现变形导致齿轮啮合错位，也可以作为润滑油的导流结构，让飞溅润滑的润滑油可以顺着筋板流到各个轴承位置，保证轴承的充分润滑。轴系的轴承选型按照径向与轴向复合载荷配置，每个轴的两端都设置了对应的轴承安装位，端盖上预留了密封件安装槽，可以搭配骨架油封实现旋转轴的动密封。在安装边界上，这款齿轮箱的轴向总长度适配常规工业传动的安装间距，地脚孔的中心距符合通用重载减速机的安装尺寸规范，可以直接替换同规格的传统减速箱，不需要对原有设备的安装机架做大规模改造，

　　侧面的轴伸法兰尺寸按照标准密封件规格设计，后期更换密封件、端盖等易损件时可以直接采购标准件替换，降低运维成本。箱体顶部的吊耳结构集成在上箱体的铸造结构上，方便车间装配、现场安装时的吊装作业，不需要额外焊接吊点，避免焊接应力导致箱体变形。
