多工位机床用3030机架刀架结构设计

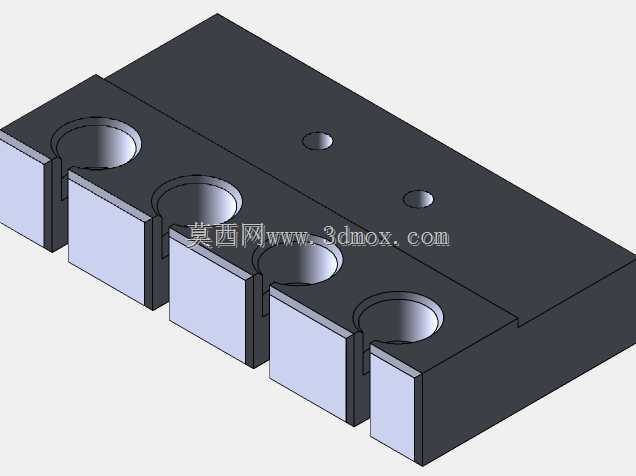

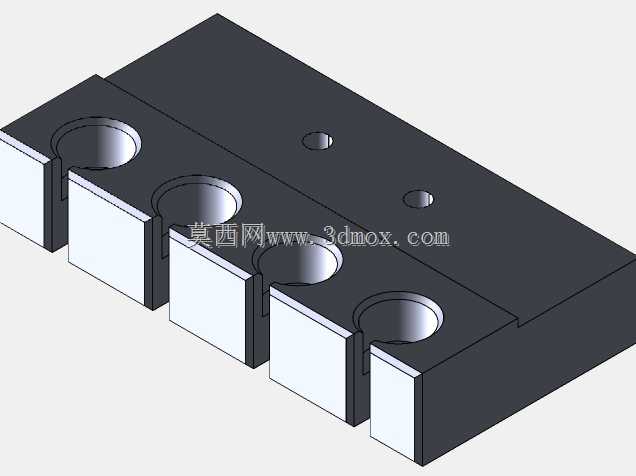

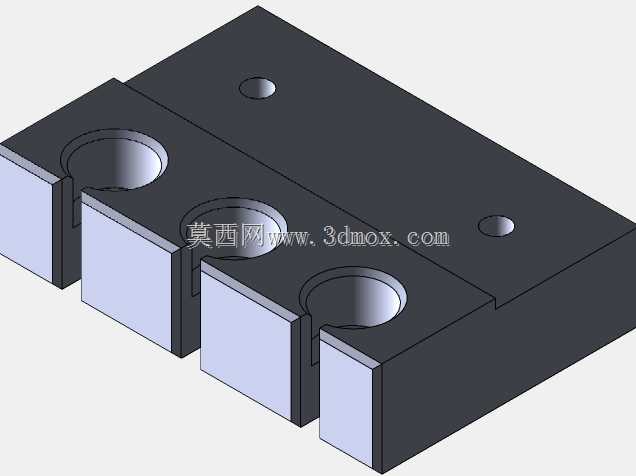

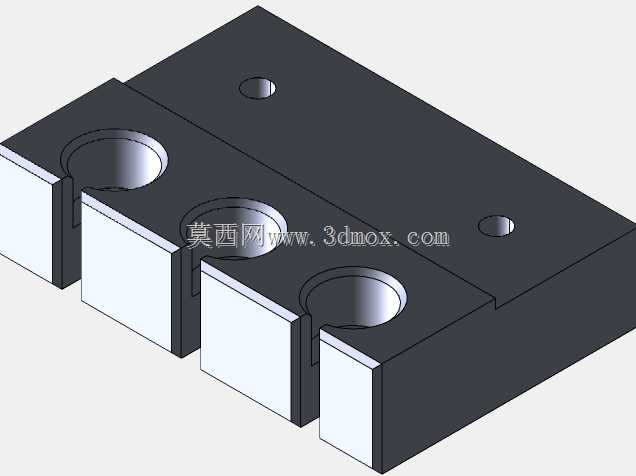

　　这款刀架适配3030规格的机床机架安装位，主要用于多工位数控加工场景下的刀具固定与排布，在小型排刀式车床、专用组合机床的加工工位上，能够同时装夹多把不同加工用途的刀具，省去频繁换刀的辅助时间，提升批量零件加工的工序连贯性。从结构设计来看，主体采用一体式块状基体，四个等距排布的大直径沉孔为刀具安装位，每个安装位侧边设计有开口锁紧槽，当刀具装入安装孔后，可通过侧边的锁紧件收紧槽口，抱紧刀具柄部，保证装夹刚性，避免加工过程中刀具出现振颤、偏移。基体上表面设置的两个小直径定位孔，用于刀架整体安装到机架滑台时的定位销配合，保证每次拆装后的重复定位精度，控制刀位偏差在加工允许的公差范围内。安装边界方面，刀架底面为全平面设计，

　　可完全贴合3030机架的滑台安装面，整体长度方向适配四个刀位的排布间距，宽度方向不超出3030铝型材机架的安装面边缘，高度方向预留了足够的刀具伸出长度空间，同时不会与机床主轴的运动行程产生干涉。设计过程中优先考虑了排刀的工位间距合理性，相邻刀位的间距经过核算，保证相邻刀具在各自进刀加工时不会出现碰撞，同时尽可能压缩刀架整体的占用空间，让机床滑台的行程利用率达到最优。基体的壁厚设计兼顾了刚性与轻量化，锁紧槽的宽度、深度经过受力校核，保证锁紧时的形变范围刚好能够抱紧常用规格的刀具柄部，同时不会出现应力集中导致的基体开裂问题。在实际应用中，这类刀架常配套于小型精密零件加工的排刀机，可同时装夹外圆车刀、切断刀、镗孔刀等不同刀具，完成轴类、

　　套类小零件的全工序加工，刀架的安装孔位可直接匹配3030系列机架的预设T型槽位置，无需额外加工转接板，直接通过螺栓配合定位销即可完成固定，安装调试便捷。刀架的每个安装孔的同轴度、孔位垂直度都按照机床附件的精度要求设计，保证刀具装夹后刀尖位置的一致性，减少对刀时的调整工作量，适配批量生产的快换需求。
