同轴式双级减速齿轮箱结构设计

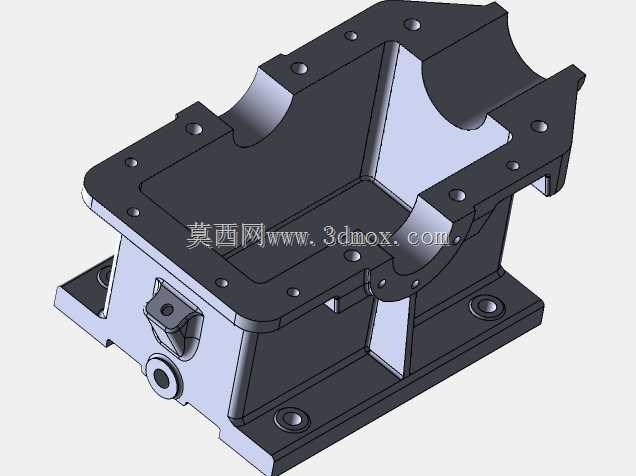

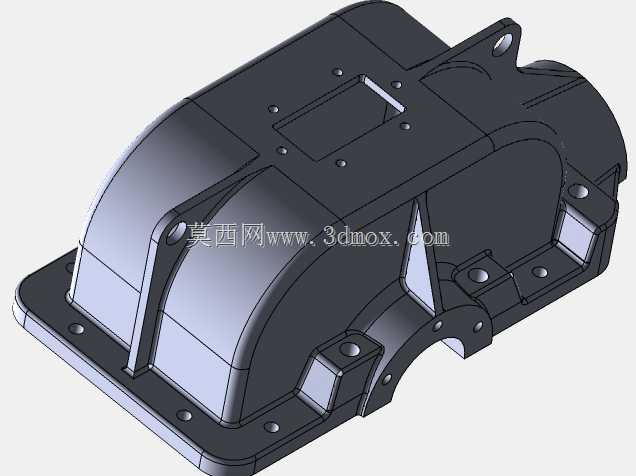

　　这款减速齿轮箱的设计，最初是面向轻工输送线、小型自动化产线的动力匹配需求做的结构优化，这类场景里原动机多为高转速低扭矩的电机，输出端需要匹配低转速大扭矩的执行部件，齿轮箱承担的核心作用就是在输入与输出端之间完成转速降低、扭矩放大的动力转换，同时保证传动过程的平稳性与长期运行的可靠性。从结构布局来看，采用的是双级圆柱齿轮传动的同轴式布局，输入轴与输出轴处于同一轴线上，能有效缩减设备安装时的横向占用空间，适配安装空间受限的产线布局场景。箱体采用剖分式铸造结构，上下箱体通过沿齿轮啮合平面布置的螺栓完成紧固，剖分面的加工精度直接决定箱体的密封性能，设计时在剖分面处预留了密封胶涂覆槽，避免长期运行后出现润滑油渗漏的问题。

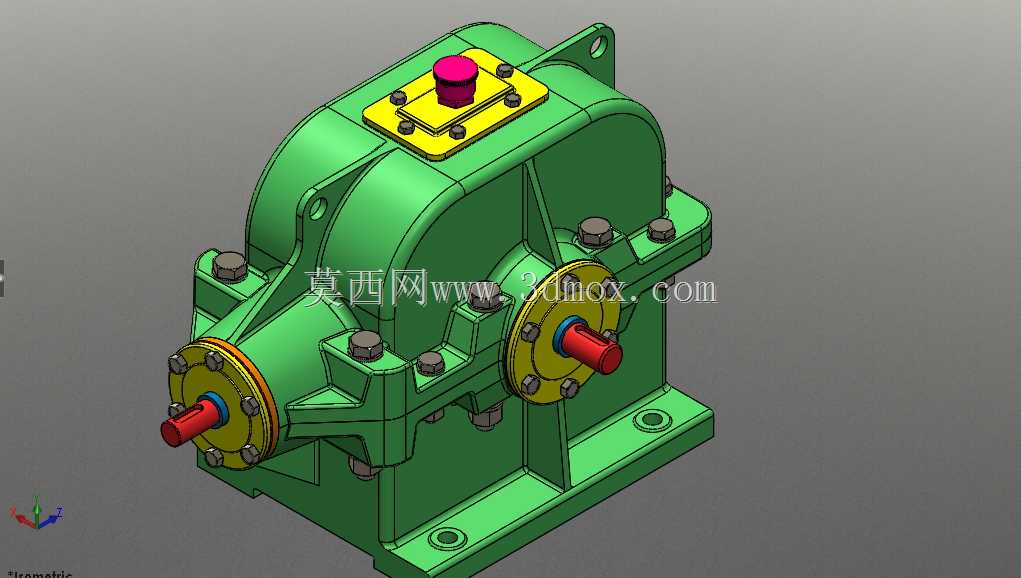

　　箱体顶部设置的透气塞结构，是为了平衡箱体内外的气压差——齿轮长期高速啮合会使箱体内润滑油温度升高，内部空气受热膨胀后若无法及时排出，会破坏各轴伸端的密封结构，造成漏油隐患，透气塞内部带防尘滤网，能避免外部粉尘进入箱体污染润滑油。输入与输出轴的轴伸端都采用了端盖加密封圈的密封结构，端盖通过螺栓固定在箱体侧壁，既可以对轴承外圈起到轴向定位作用，也能为密封圈提供稳定的安装基准，密封圈选用双唇口骨架油封，能同时阻挡内部润滑油外泄和外部杂质侵入。箱体底部的安装底座设置了四个带沉孔的安装脚，沉孔设计可以让固定螺栓的头部完全沉入安装面以下，避免螺栓突出影响安装平面的贴合度，安装脚的间距经过匹配校核，能适配多数常规小型输送设备的机架安装孔位，

　　不需要额外做转接板加工。设计过程中对齿轮的参数做了匹配优化，高速级小齿轮采用合金钢调质处理，大齿轮采用45号钢正火处理，兼顾齿面接触强度与齿根弯曲强度，能承受连续运行下的交变载荷；箱体内腔预留了足够的润滑油储油空间，齿轮下部浸入油面的深度控制在1-2个齿高，既可以保证齿轮啮合时的充分润滑，也能避免搅油损失过大造成的温升过高。轴承选用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配齿轮啮合时产生的轴向分力，轴承的安装位置预留了调整垫片的空间，方便装配时调整齿轮的啮合侧隙，保证齿轮传动的平稳性，降低运行时的噪音。箱体外部的加强筋结构沿着轴承座的受力方向布置，能在不增加箱体整体壁厚的前提下提升箱体的结构刚度，避免长期受载后箱体出现变形，导致齿轮啮合错位、磨损加剧的问题。
